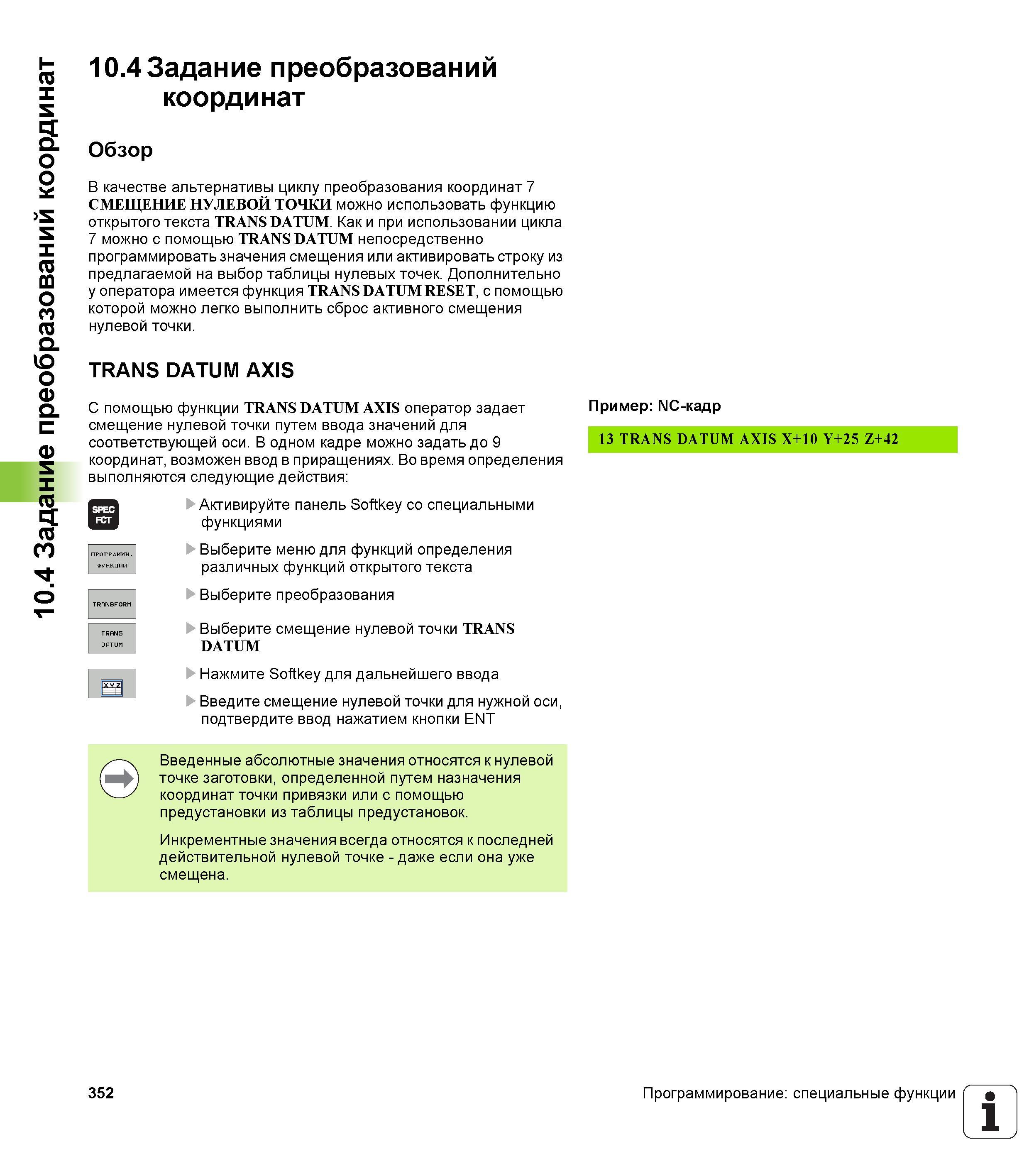

В качестве альтернативы циклу преобразования координат 7 СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ можно использовать функцию открытого текста TRANS DATUM. Как и при использовании цикла 7 можно с помощью TRANS DATUM непосредственно программировать значения смещения или активировать строку из предлагаемой на выбор таблицы нулевых точек. Дополнительно у оператора имеется функция TRANS DATUM RESET, с помощью которой можно легко выполнить сброс активного смещения нулевой точки. TRANS DATUM AXIS С помощью функции TRANS DATUM AXIS оператор задает смещение нулевой точки путем ввода значений для соответствующей оси. В одном кадре можно задать до 9 координат, возможен ввод в приращениях. Во время определения выполняются следующие действия Активируйте панель Softkey со специальными функциями Выберите меню для функций определения различных функций открытого текста Выберите преобразования Выберите смещение нулевой точки TRANS DATUM Нажмите Softkey для дальнейшего ввода Введите смещение нулевой точки для нужной оси, подтвердите ввод нажатием кнопки ENT Пример NC-кадр 13 TRANS DATUM AXIS X+10 Y+25 Z+42 Введенные абсолютные значения относятся к нулевой точке заготовки, определенной путем назначения координат точки привязки или с помощью предустановки из таблицы предустановок. Инкрементные значения всегда относятся к последней действительной нулевой точке - даже если она уже смещена. 352 Программирование специальные функции 1 10.4 Задание преобразований координат 10.4 Задание преобразований координат Обзор
