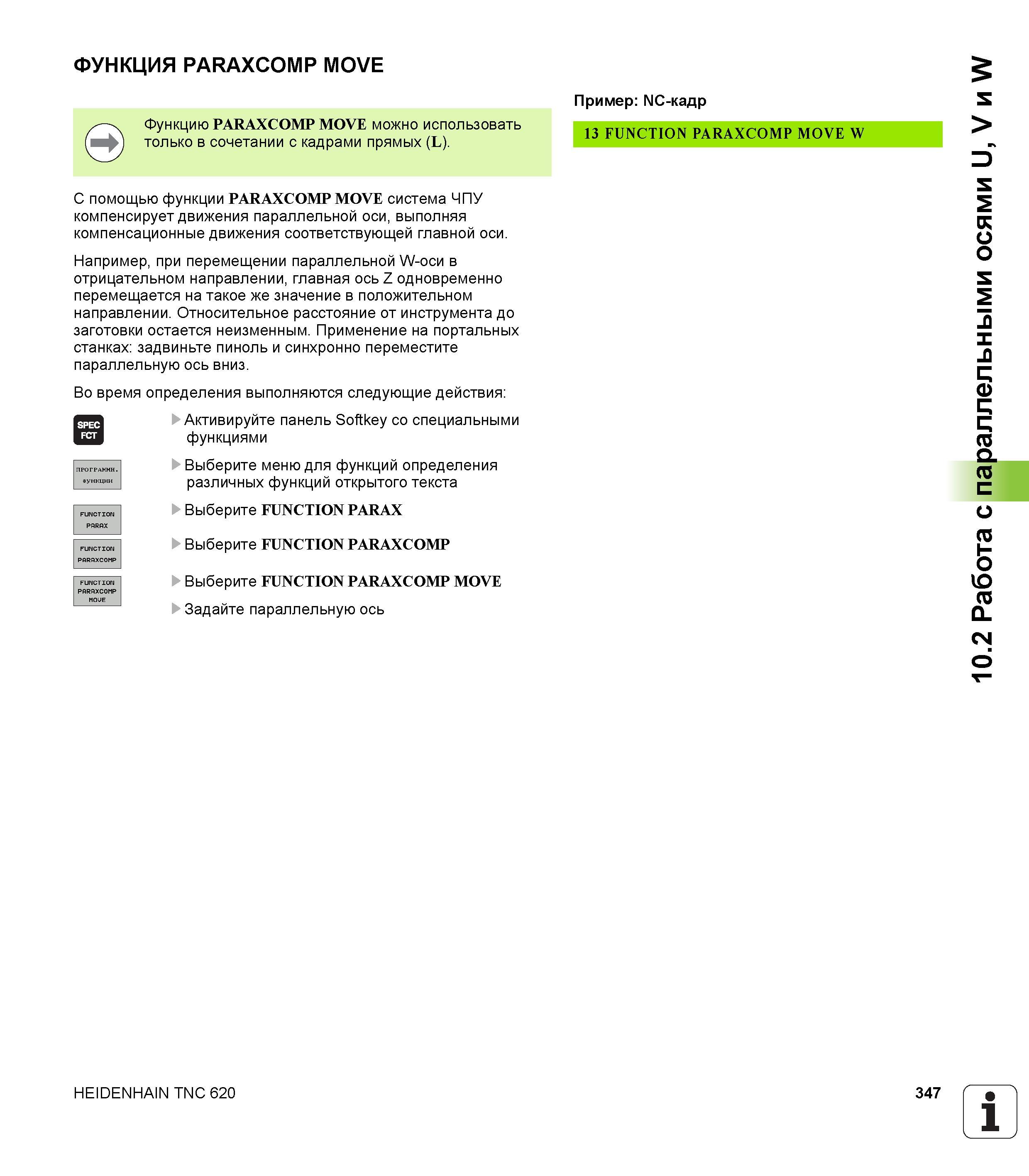

С помощью функции PARAXCOMP MOVE система ЧПУ компенсирует движения параллельной оси, выполняя компенсационные движения соответствующей главной оси

С помощью функции PARAXCOMP MOVE система ЧПУ компенсирует движения параллельной оси, выполняя компенсационные движения соответствующей главной оси. Например, при перемещении параллельной W-оси в отрицательном направлении, главная ось Z одновременно перемещается на такое же значение в положительном направлении. Относительное расстояние от инструмента до заготовки остается неизменным. Применение на портальных станках задвиньте пиноль и синхронно переместите параллельную ось вниз. Во время определения выполняются следующие действия Активируйте панель Softkey со специальными функциями Выберите меню для функций определения различных функций открытого текста Выберите FUNCTION PARAX Выберите FUNCTION PARAXCOMP Выберите FUNCTION PARAXCOMP MOVE Задайте параллельную ось ПРОГРАММН. ункции FUNCTION P4RRX FUNCTION PARQXCOMP FUNCTION PfiRRXCOMP HEIDENHAIN TNC 620 347 1 10.2 Работа с параллельными осями U, V и W ФУНКЦИЯ PARAXCOMP MOVE Пример NC-кадр Функцию PARAXCOMP MOVE можно использовать только в сочетании с кадрами прямых (L). 13 FUNCTION PARAXCOMP MOVE W
