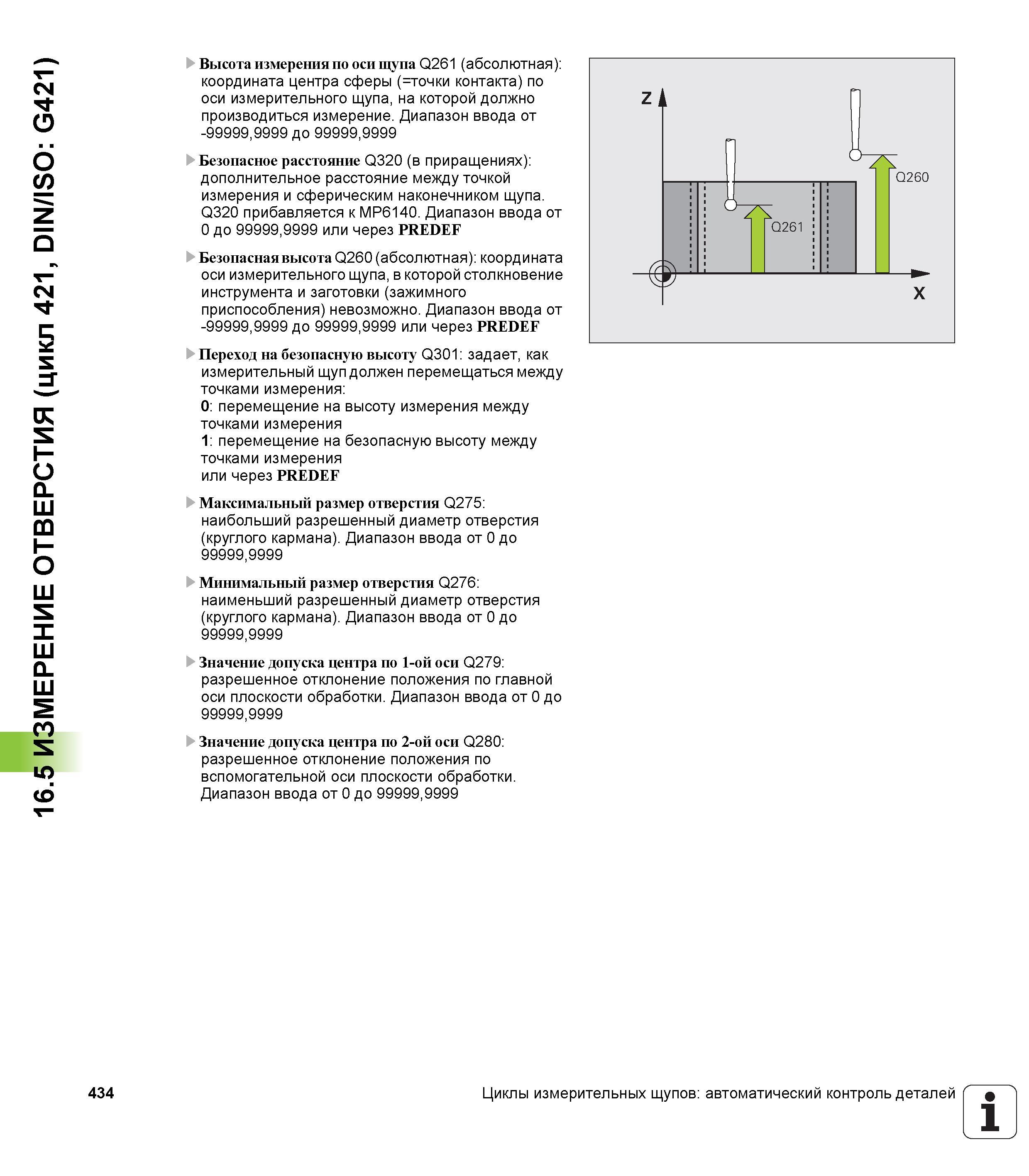

16.5 ИЗМЕРЕНИЕ ОТВЕРСТИЯ (цикл 421, DIN/ISO G421) Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к MP6140. Диапазон ввода от 0 до 99999,9999 или через PREDEF Безопасная высота Q260 (абсолютная) координата оси измерительного щупа, в которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Переход на безопасную высоту Q301 задает, как измерительный щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения или через PREDEF Максимальный размер отверстия Q275 наибольший разрешенный диаметр отверстия (круглого кармана). Диапазон ввода от 0 до 99999.9999 Минимальный размер отверстия Q276 наименьший разрешенный диаметр отверстия (круглого кармана). Диапазон ввода от 0 до 99999.9999 Значение допуска центра по 1-ой оси Q279 разрешенное отклонение положения по главной оси плоскости обработки. Диапазон ввода от 0 до 99999.9999 Значение допуска центра по 2-ой оси Q280 разрешенное отклонение положения по вспомогательной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 434 Циклы измерительных щупов автоматический контроль деталей 1
