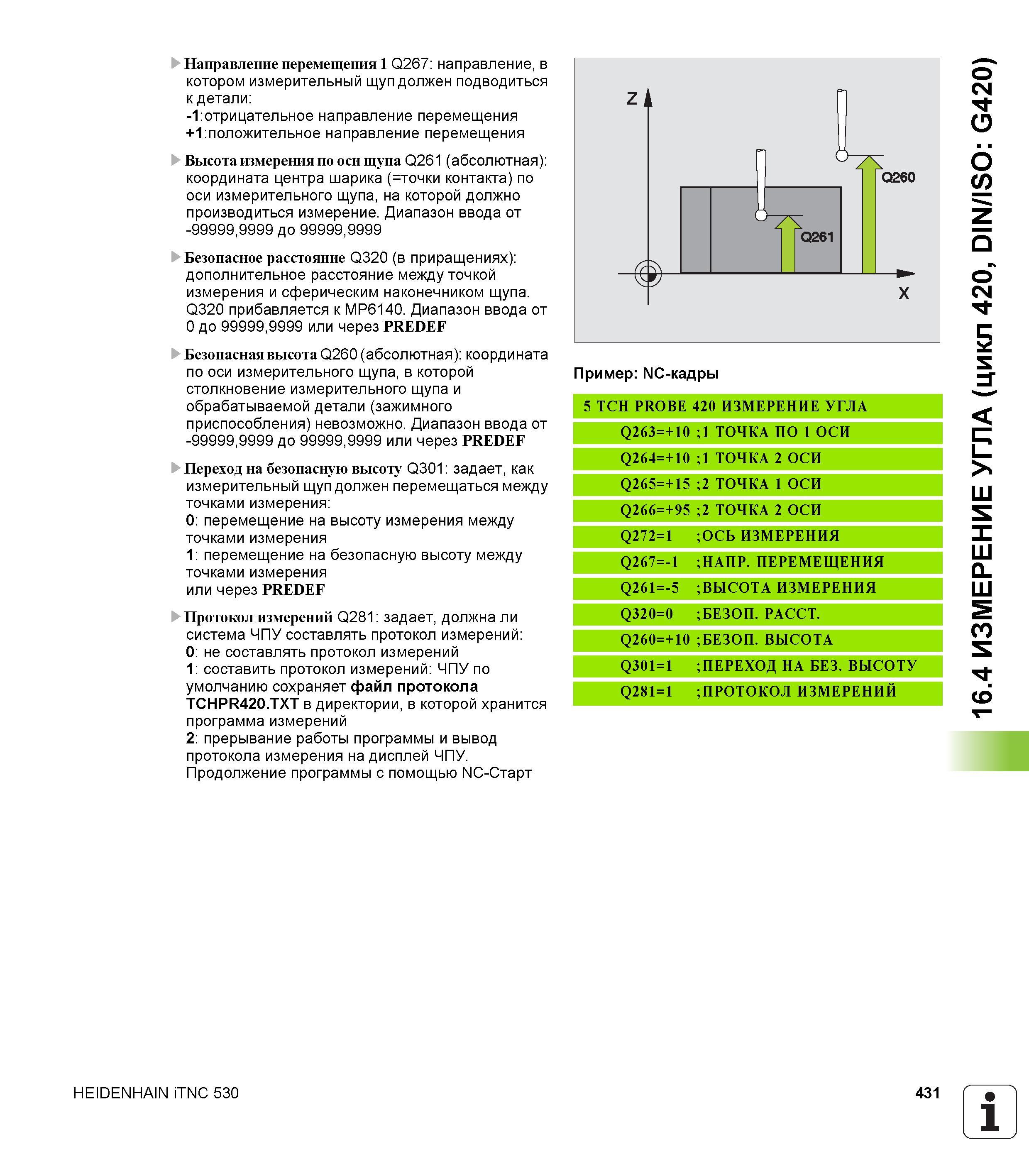

Направление перемещения 1 Q267 направление, в котором измерительный щуп должен подводиться к детали -1:отрицательное направление перемещения +1 положительное направление перемещения Высота измерения по оси щупа Q261 (абсолютная) координата центра шарика (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к MP6140. Диапазон ввода от 0 до 99999,9999 или через PREDEF Безопасная высота Q260 (абсолютная) координата по оси измерительного щупа, в которой столкновение измерительного щупа и обрабатываемой детали (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Переход на безопасную высоту Q301 задает, как измерительный щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения или через PREDEF Протокол измерений Q281 задает, должна ли система ЧПУ составлять протокол измерений 0 не составлять протокол измерений 1 составить протокол измерений ЧПУ по умолчанию сохраняет файл протокола TCHPR420.TXT в директории, в которой хранится программа измерений 2 прерывание работы программы и вывод протокола измерения на дисплей ЧПУ. Продолжение программы с помощью NC-Старт Пример NC-кадры 5 TCH PROBE 420 ИЗМЕРЕНИЕ УГЛА Q263=+10 ;1 ТОЧКА ПО 1 ОСИ Q264=+10 ;1 ТОЧКА 2 ОСИ Q265=+15 ;2 ТОЧКА 1 ОСИ 5 + = 6 6 2 Q ;2 ТОЧКА 2 ОСИ Q272=1 ;ОСЬ ИЗМЕРЕНИЯ Q267=-1 ;НАПР. ПЕРЕМЕЩЕНИЯ Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q320=0 ;БЕЗОП. РАССТ. Q260=+10 ;БЕЗОП. ВЫСОТА Q301=1 ;ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q281=1 ;ПРОТОКОЛ ИЗМЕРЕНИИ HEIDENHAIN iTNC 530 431 1 16.4 ИЗМЕРЕНИЕ УГЛА (цикл 420, DIN/ISO G420)
