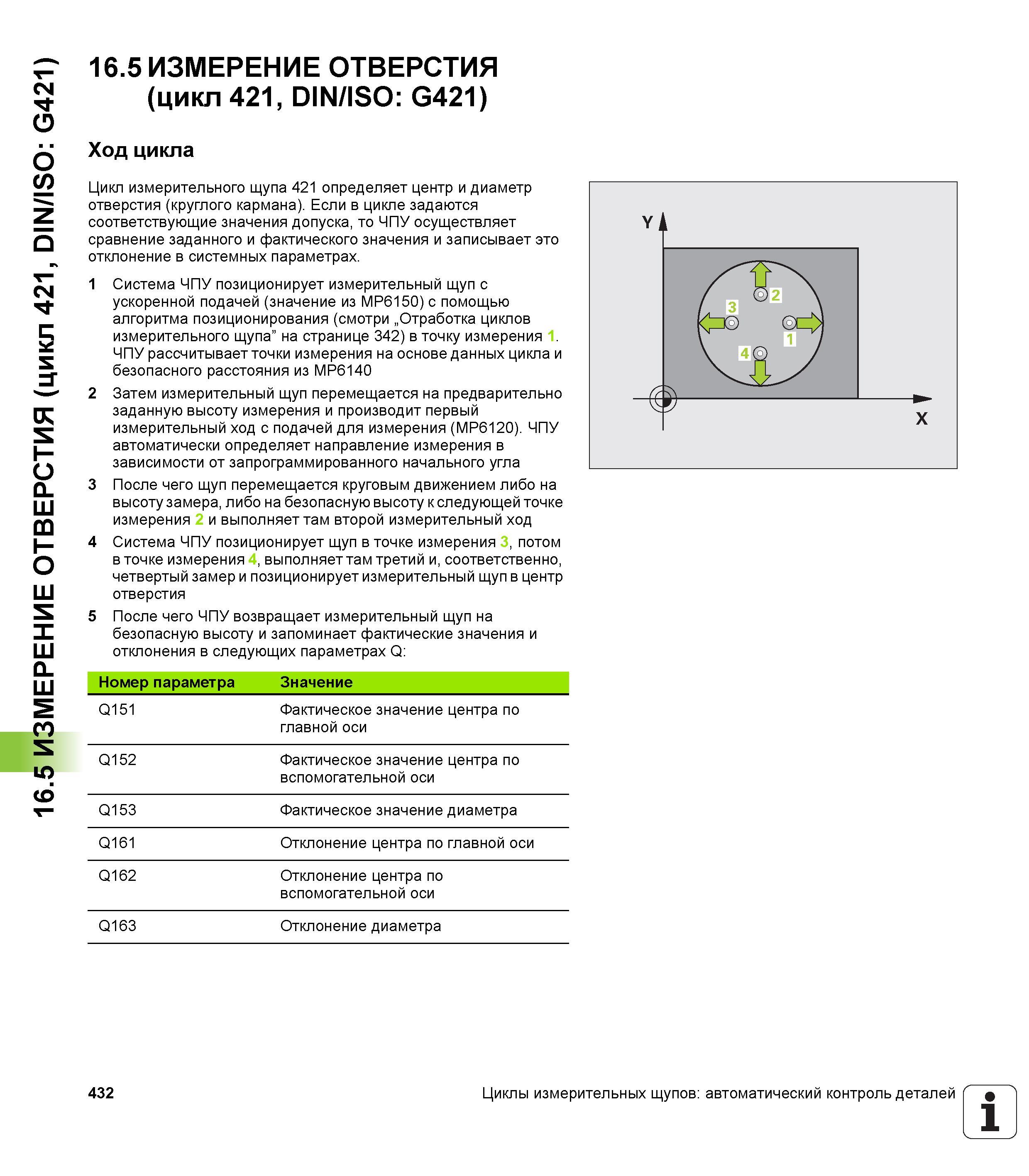

16.5 ИЗМЕРЕНИЕ ОТВЕРСТИЯ (цикл 421, DIN/ISO G421) 16.5 ИЗМЕРЕНИЕ ОТВЕРСТИЯ (цикл 421, DIN/ISO G421) Ход цикла Цикл измерительного щупа 421 определяет центр и диаметр отверстия (круглого кармана). Если в цикле задаются соответствующие значения допуска, то ЧПУ осуществляет сравнение заданного и фактического значения и записывает это отклонение в системных параметрах. 1 Система ЧПУ позиционирует измерительный щуп с ускоренной подачей (значение из MP6150) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 342) в точку измерения 1. ЧПУ рассчитывает точки измерения на основе данных цикла и безопасного расстояния из MP6140 2 Затем измерительный щуп перемещается на предварительно заданную высоту измерения и производит первый измерительный ход с подачей для измерения (MP6120). ЧПУ автоматически определяет направление измерения в зависимости от запрограммированного начального угла 3 После чего щуп перемещается круговым движением либо на высоту замера, либо на безопасную высоту к следующей точке измерения 2 и выполняет там второй измерительный ход 4 Система ЧПУ позиционирует щуп в точке измерения 3, потом в точке измерения 4, выполняет там третий и, соответственно, четвертый замер и позиционирует измерительный щуп в центр отверстия 5 После чего ЧПУ возвращает измерительный щуп на безопасную высоту и запоминает фактические значения и отклонения в следующих параметрах Q Номер параметра Значение Q151 Фактическое значение центра по главной оси Q152 Фактическое значение центра по вспомогательной оси Q153 Фактическое значение диаметра Q161 Отклонение центра по главной оси Q162 Отклонение центра по вспомогательной оси Q163 Отклонение диаметра 432 Циклы измерительных щупов автоматический контроль деталей 1
