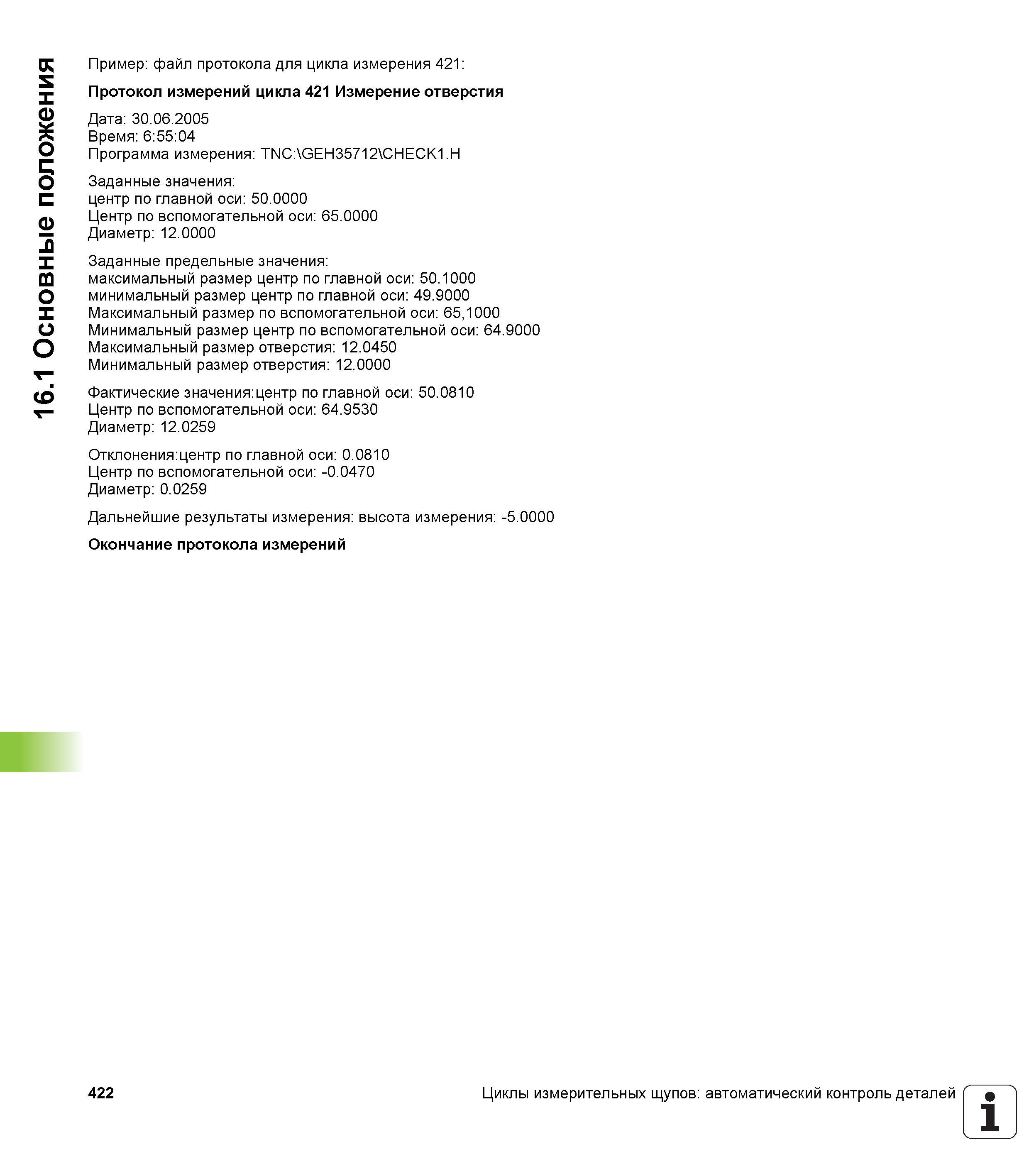

16.1 Основные положения Пример файл протокола для цикла измерения 421 Протокол измерений цикла 421 Измерение отверстия Дата 30.06.2005 Время 6:55:04 Программа измерения TNC:\GEH35712\CHECK1.H Заданные значения центр по главной оси 50.0000 Центр по вспомогательной оси 65.0000 Диаметр 12.0000 Заданные предельные значения максимальный размер центр по главной оси 50.1000 минимальный размер центр по главной оси 49.9000 Максимальный размер по вспомогательной оси 65,1000 Минимальный размер центр по вспомогательной оси 64.9000 Максимальный размер отверстия 12.0450 Минимальный размер отверстия 12.0000 Фактические значения:центр по главной оси 50.0810 Центр по вспомогательной оси 64.9530 Диаметр 12.0259 Отклонения:центр по главной оси 0.0810 Центр по вспомогательной оси -0.0470 Диаметр 0.0259 Дальнейшие результаты измерения высота измерения -5.0000 Окончание протокола измерений 422 Циклы измерительных щупов автоматический контроль деталей 1 _'
