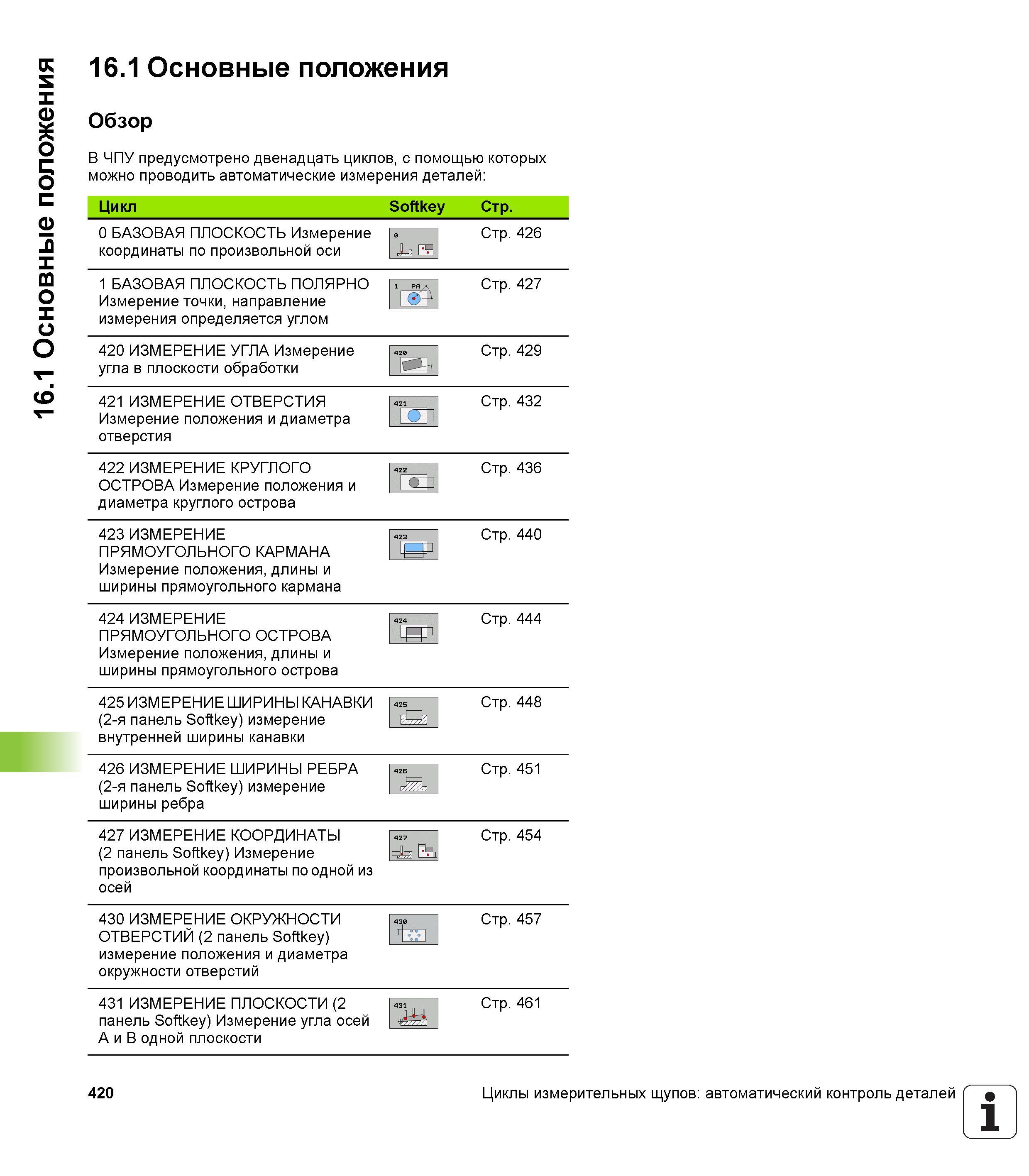

16.1 Основные положения 16.1 Основные положения Обзор В ЧПУ предусмотрено двенадцать циклов, с помощью которых можно проводить автоматические измерения деталей Цикл Softkey Стр. 0 БАЗОВАЯ ПЛОСКОСТЬ Измерение координаты по произвольной оси Стр. 426 1 БАЗОВАЯ ПЛОСКОСТЬ ПОЛЯРНО Измерение точки, направление измерения определяется углом Стр. 427 420 ИЗМЕРЕНИЕ УГЛА Измерение угла в плоскости обработки Стр. 429 421 ИЗМЕРЕНИЕ ОТВЕРСТИЯ Измерение положения и диаметра отверстия Стр. 432 422 ИЗМЕРЕНИЕ КРУГЛОГО ОСТРОВА Измерение положения и диаметра круглого острова Стр. 436 423 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО КАРМАНА Измерение положения, длины и ширины прямоугольного кармана Стр. 440 424 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО ОСТРОВА Измерение положения, длины и ширины прямоугольного острова Стр. 444 425 ИЗМЕРЕНИЕ ШИРИНЫ КАНАВКИ (2-я панель Softkey) измерение внутренней ширины канавки Стр. 448 426 ИЗМЕРЕНИЕ ШИРИНЫ РЕБРА (2-я панель Softkey) измерение ширины ребра Стр. 451 427 ИЗМЕРЕНИЕ КООРДИНАТЫ (2 панель Softkey) Измерение произвольной координаты по одной из осей Стр. 454 430 ИЗМЕРЕНИЕ ОКРУЖНОСТИ ОТВЕРСТИЙ (2 панель Softkey) измерение положения и диаметра окружности отверстий Стр. 457 431 ИЗМЕРЕНИЕ ПЛОСКОСТИ (2 панель Softkey) Измерение угла осей A и B одной плоскости Стр. 461 420 Циклы измерительных щупов автоматический контроль деталей
