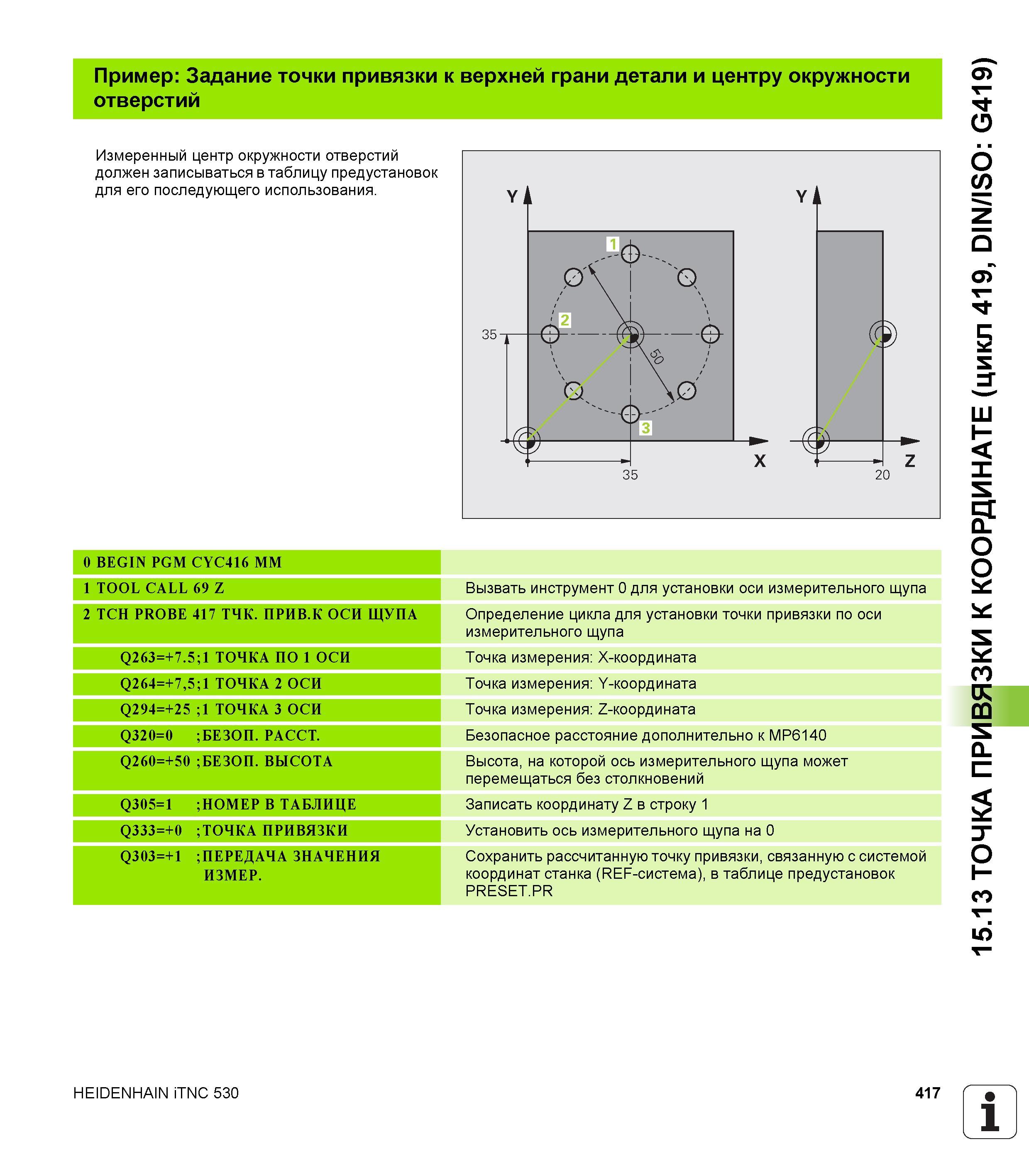

Пример Задание точки привязки к верхней грани детали и центру окружности отверстий Измеренный центр окружности отверстий должен записываться в таблицу предустановок для его последующего использования. 20 0 BEGIN PGM CYC416 ММ 1 TOOL CALL 69 Z Вызвать инструмент 0 для установки оси измерительного щупа 2 TCH PROBE 417 ТЧК. ПРИВ.К ОСИ ЩУПА Определение цикла для установки точки привязки по оси измерительного щупа Q263=+7.5;1 ТОЧКА ПО 1 ОСИ Точка измерения X-координата Q264=+7,5;1 ТОЧКА 2 ОСИ Точка измерения Y-координата Q294=+25 ;1 ТОЧКА 3 ОСИ Точка измерения Z-координата Q320=0 ;БЕЗОП. РАССТ. Безопасное расстояние дополнительно к MP6140 Q260=+50 ;БЕЗОП. ВЫСОТА Высота, на которой ось измерительного щупа может перемещаться без столкновений Q305=1 ;НОМЕР В ТАБЛИЦЕ Записать координату Z в строку 1 Q333=+0 ; ТОЧКА ПРИВЯЗКИ Установить ось измерительного щупа на 0 Q303=+1 ;ПЕРЕДАЧА ЗНАЧЕНИЯ ИЗМЕР. Сохранить рассчитанную точку привязки, связанную с системой координат станка (REF-система), в таблице предустановок PRESET.PR HEIDENHAIN iTNC 530 417 1 15.13 ТОЧКА ПРИВЯЗКИ К КООРДИНАТЕ (цикл 419, DIN/ISO G419)
