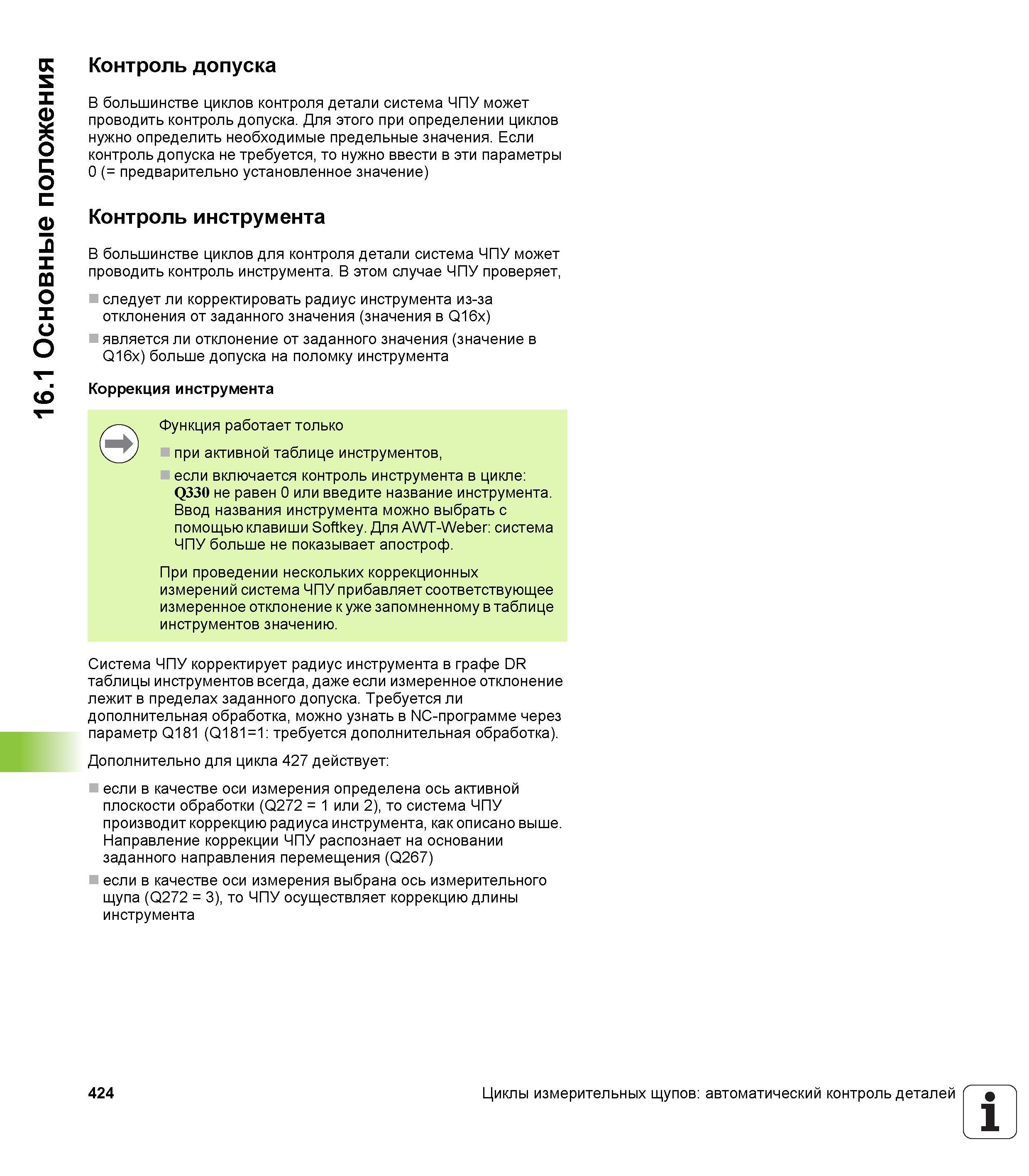

16.1 Основные положения Контроль допуска В большинстве циклов контроля детали система ЧПУ может проводить контроль допуска. Для этого при определении циклов нужно определить необходимые предельные значения. Если контроль допуска не требуется, то нужно ввести в эти параметры 0 (= предварительно установленное значение) Контроль инструмента В большинстве циклов для контроля детали система ЧПУ может проводить контроль инструмента. В этом случае ЧПУ проверяет, следует ли корректировать радиус инструмента из-за отклонения от заданного значения (значения в Q16x) является ли отклонение от заданного значения (значение в Q16x) больше допуска на поломку инструмента Коррекция инструмента Функция работает только при активной таблице инструментов, если включается контроль инструмента в цикле Q330 не равен 0 или введите название инструмента. Ввод названия инструмента можно выбрать с помощью клавиши Softkey. Для AWT-Weber система ЧПУ больше не показывает апостроф. При проведении нескольких коррекционных измерений система ЧПУ прибавляет соответствующее измеренное отклонение к уже запомненному в таблице инструментов значению. Система ЧПУ корректирует радиус инструмента в графе DR таблицы инструментов всегда, даже если измеренное отклонение лежит в пределах заданного допуска. Требуется ли дополнительная обработка, можно узнать в NC-программе через параметр Q181 (Q181=1 требуется дополнительная обработка). Дополнительно для цикла 427 действует если в качестве оси измерения определена ось активной плоскости обработки (Q272 = 1 или 2), то система ЧПУ производит коррекцию радиуса инструмента, как описано выше. Направление коррекции ЧПУ распознает на основании заданного направления перемещения (Q267) если в качестве оси измерения выбрана ось измерительного щупа (Q272 = 3), то ЧПУ осуществляет коррекцию длины инструмента 424 Циклы измерительных щупов автоматический контроль деталей 1
