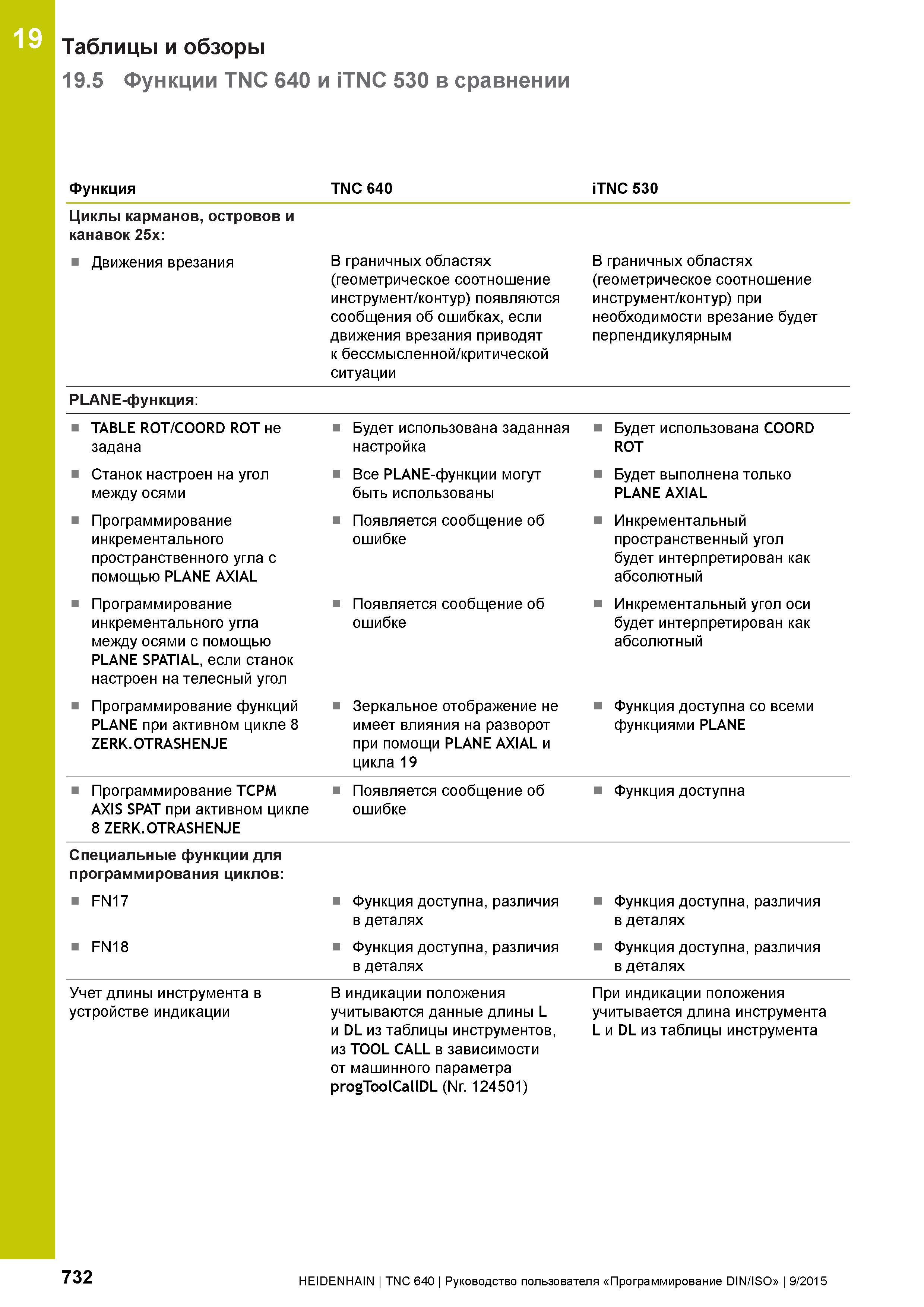

Таблицы и обзоры 19.5 Функции TNC 640 и iTNC 530 в сравнении 19 Функция Циклы карманов, островов и канавок 25x: Движения врезания PLANE-функция: TABLE ROT/COORD ROT не задана Станок настроен на угол между осями Программирование инкрементального пространственного угла с помощью PLANE AXIAL Программирование инкрементального угла между осями с помощью PLANE SPATIAL, если станок настроен на телесный угол Программирование функций PLANE при активном цикле 8 ZERK.OTRASHENJE Программирование TCPM AXIS SPAT при активном цикле 8 ZERK.OTRASHENJE Специальные функции для программирования циклов: FN17 FN18 Учет длины инструмента в устройстве индикации TNC 640 В граничных областях (геометрическое соотношение инструмент/контур) появляются сообщения об ошибках, если движения врезания приводят к бессмысленной/критической ситуации Будет использована заданная настройка Все PLANE-функции могут быть использованы Появляется сообщение об ошибке Появляется сообщение об ошибке Зеркальное отображение не имеет влияния на разворот при помощи PLANE AXIAL и цикла 19 Появляется сообщение об ошибке Функция доступна, различия в деталях Функция доступна, различия в деталях В индикации положения учитываются данные длины L и DL из таблицы инструментов, из TOOL CALL в зависимости от машинного параметра progToolCallDL (Nr. 124501) iTNC 530 В граничных областях (геометрическое соотношение инструмент/контур) при необходимости врезание будет перпендикулярным Будет использована COORD ROT Будет выполнена только PLANE AXIAL Инкрементальный пространственный угол будет интерпретирован как абсолютный Инкрементальный угол оси будет интерпретирован как абсолютный Функция доступна со всеми функциями PLANE Функция доступна Функция доступна, различия в деталях Функция доступна, различия в деталях При индикации положения учитывается длина инструмента L и DL из таблицы инструмента 732 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
