735 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.735

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 735 0735 Lab2u

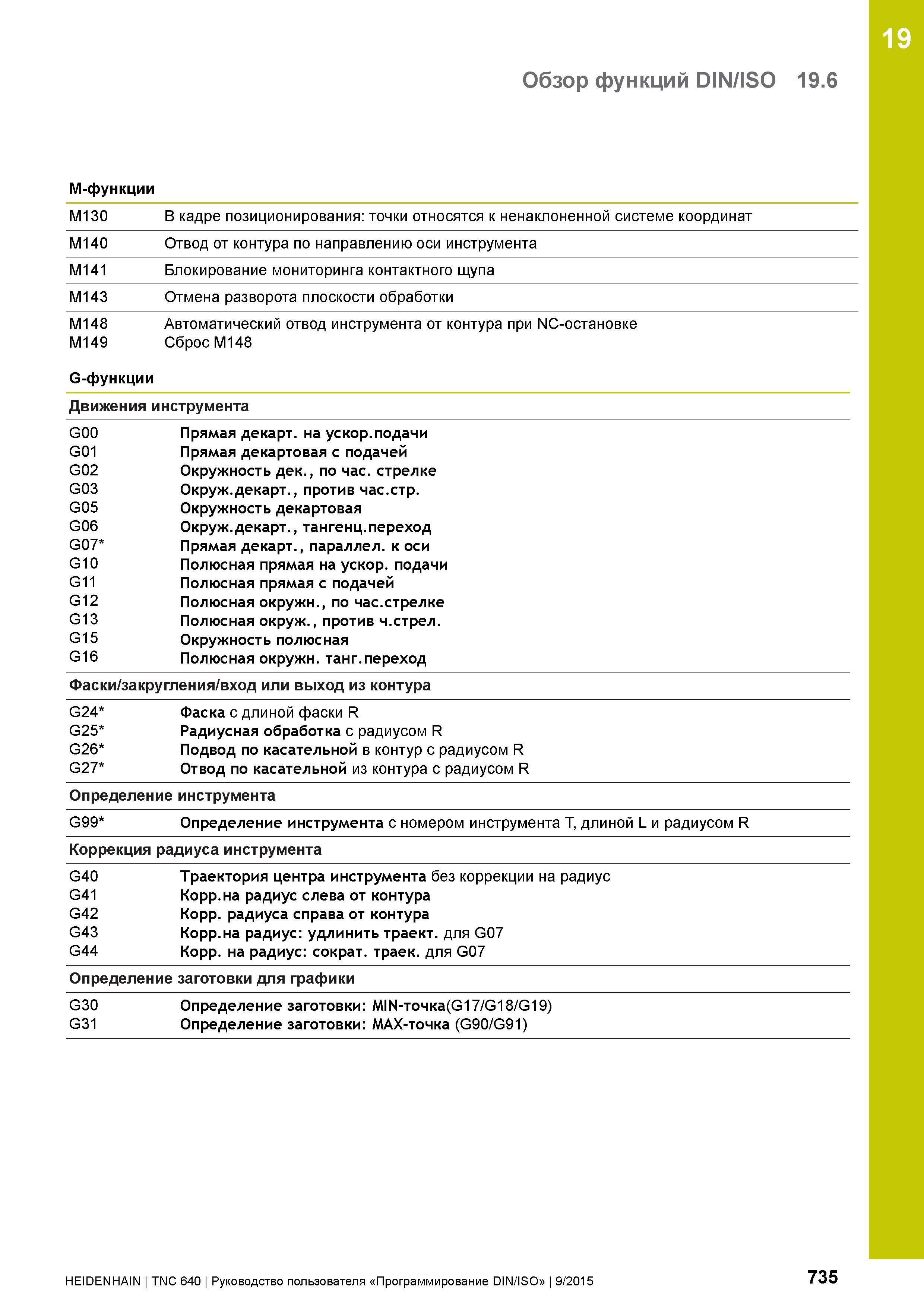

19 Обзор функций DIN/ISO 19.6 M-функции M130 В кадре позиционирования: точки относятся к ненаклоненной системе координат M140 Отвод от контура по направлению оси инструмента M141 Блокирование мониторинга контактного щупа M143 Отмена разворота плоскости обработки M148 Автоматический отвод инструмента от контура при NC-остановке M149 Сброс M148 G-функции Движения инструмента G00 Прямая декарт. на ускор.подачи G01 Прямая декартовая с подачей G02 Окружность дек., по час. стрелке G03 Окруж.декарт., против час.стр. G05 Окружность декартовая G06 Окруж.декарт., тангенц.переход G07 Прямая декарт., параллел. к оси G10 Полюсная прямая на ускор. подачи G11 Полюсная прямая с подачей G12 Полюсная окружн., по час.стрелке G13 Полюсная окруж., против ч.стрел. G15 Окружность полюсная G16 Полюсная окружн. танг.переход Фаски/закругления/вход или выход из контура G24 Фаска с длиной фаски R G25 Радиусная обработка с радиусом R G26 Подвод по касательной в контур с радиусом R G27 Отвод по касательной из контура с радиусом R Определение инструмента G99 Определение инструмента с номером инструмента T, длиной L и радиусом R Коррекция радиуса инструмента G40 Траектория центра инструмента без коррекции на радиус G41 Корр.на радиус слева от контура G42 Корр. радиуса справа от контура G43 Корр.на радиус: удлинить траект. для G07 G44 Корр. на радиус: сократ. траек. для G07 Определение заготовки для графики G30 Определение заготовки: MIN-точка(G17/G18/G19) G31 Определение заготовки: MAX-точка (G90/G91) HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 735
