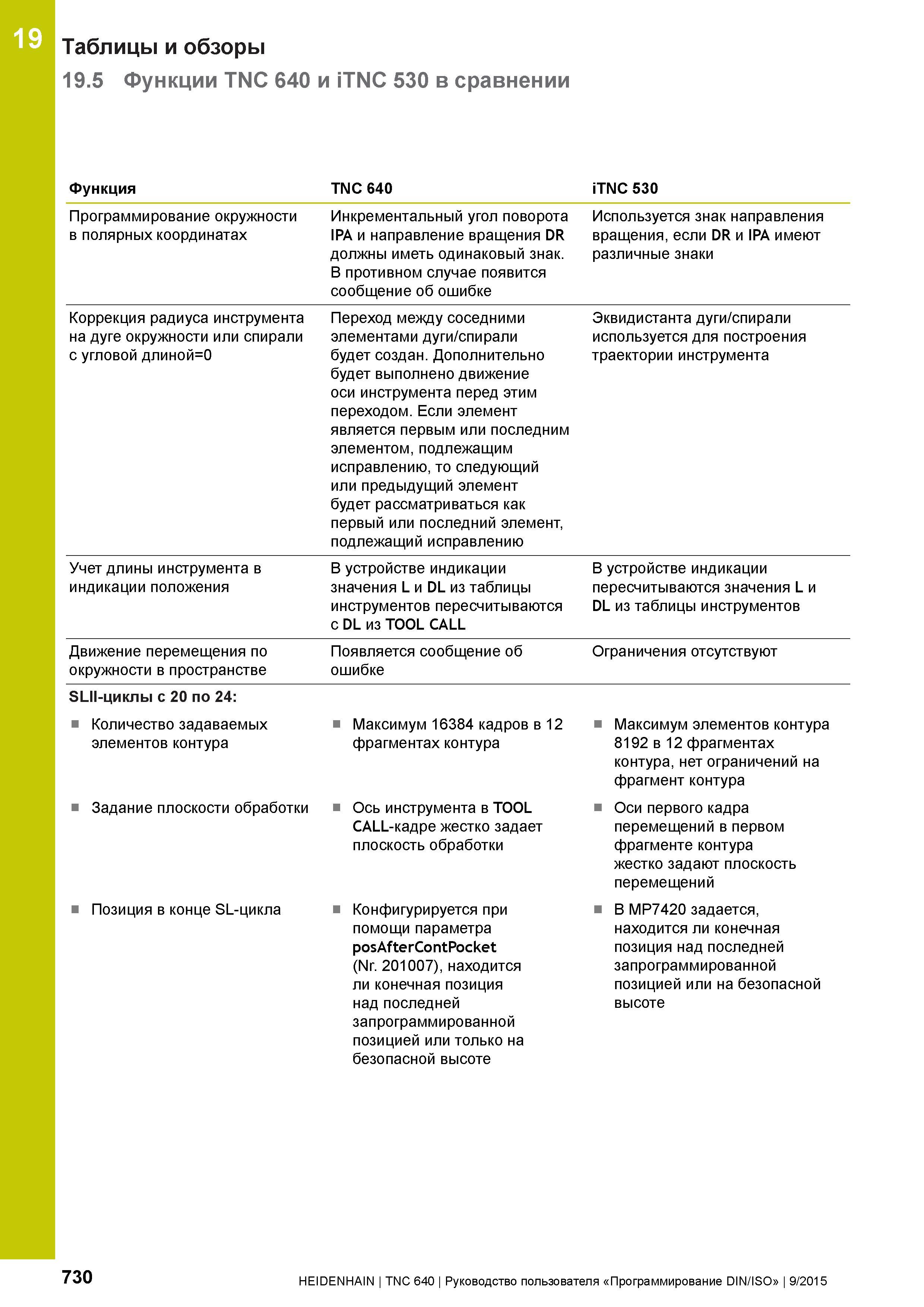

19 Таблицы и обзоры 19.5 Функции TNC 640 и iTNC 530 в сравнении Функция TNC 640 iTNC 530 Программирование окружности в полярных координатах Инкрементальный угол поворота IPA и направление вращения DR должны иметь одинаковый знак. В противном случае появится сообщение об ошибке Используется знак направления вращения, если DR и IPA имеют различные знаки Коррекция радиуса инструмента на дуге окружности или спирали с угловой длиной=0 Переход между соседними элементами дуги/спирали будет создан. Дополнительно будет выполнено движение оси инструмента перед этим переходом. Если элемент является первым или последним элементом, подлежащим исправлению, то следующий или предыдущий элемент будет рассматриваться как первый или последний элемент, подлежащий исправлению Эквидистанта дуги/спирали используется для построения траектории инструмента Учет длины инструмента в индикации положения В устройстве индикации значения L и DL из таблицы инструментов пересчитываются с DL из TOOL CALL В устройстве индикации пересчитываются значения L и DL из таблицы инструментов Движение перемещения по окружности в пространстве Появляется сообщение об ошибке Ограничения отсутствуют SLII-циклы с 20 по 24: Количество задаваемых элементов контура Максимум 16384 кадров в 12 фрагментах контура Максимум элементов контура 8192 в 12 фрагментах контура, нет ограничений на фрагмент контура Задание плоскости обработки Ось инструмента в TOOL CALL-кадре жестко задает плоскость обработки Оси первого кадра перемещений в первом фрагменте контура жестко задают плоскость перемещений Позиция в конце SL-цикла Конфигурируется при помощи параметра posAfterContPocket (Nr. 201007), находится ли конечная позиция над последней запрограммированной позицией или только на безопасной высоте В MP7420 задается, находится ли конечная позиция над последней запрограммированной позицией или на безопасной высоте 730 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
