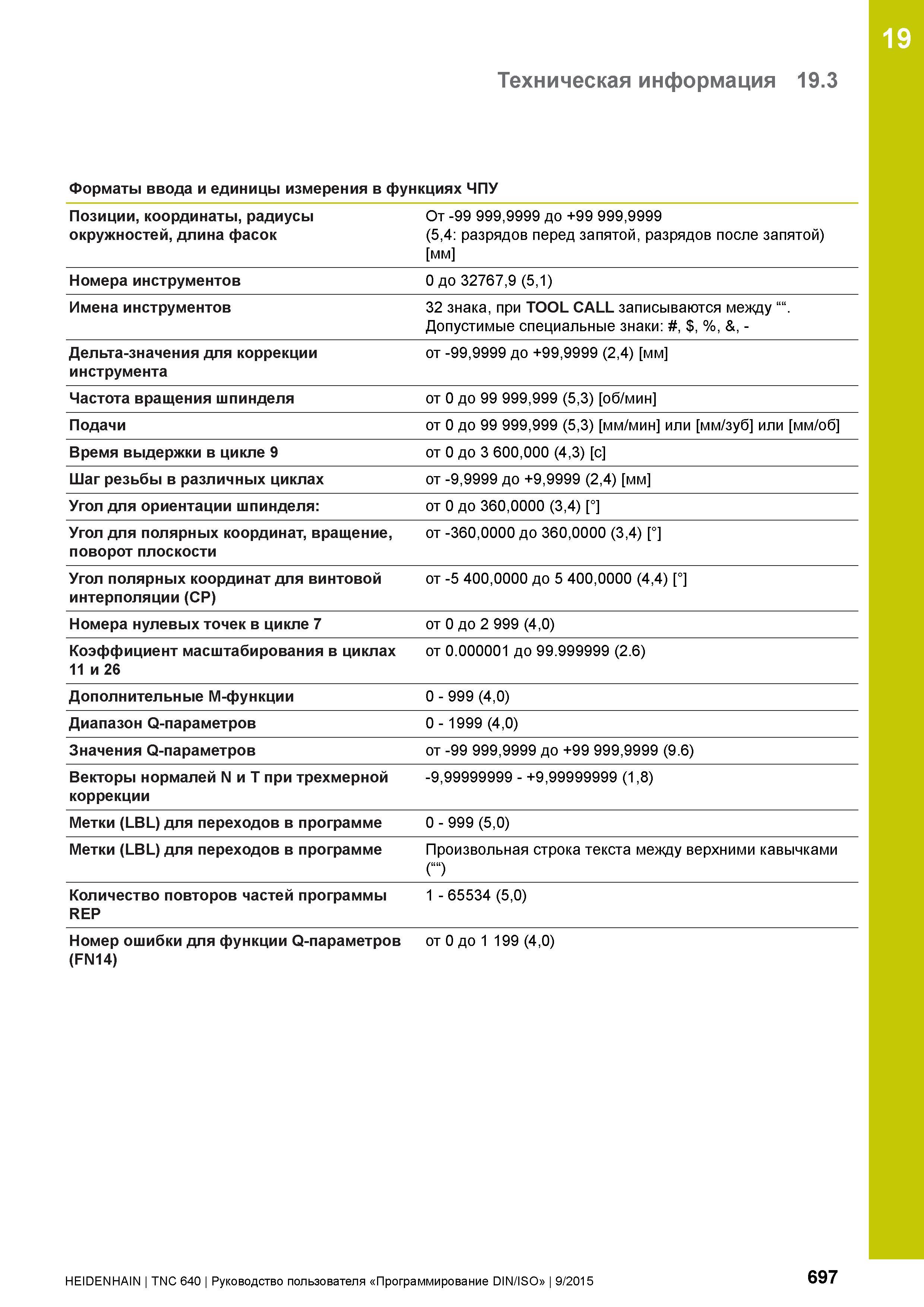

19 Техническая информация 19.3 Форматы ввода и единицы измерения в функциях ЧПУ Позиции, координаты, радиусы От -99 999,9999 до +99 999,9999 окружностей, длина фасок (5,4: разрядов перед запятой, разрядов после запятой) мм Номера инструментов 0 до 32767,9 (5,1) Имена инструментов 32 знака, при TOOL CALL записываются между ““. Допустимые специальные знаки: , , %, &, - Дельта-значения для коррекции от -99,9999 до +99,9999 (2,4) мм инструмента Частота вращения шпинделя от 0 до 99 999,999 (5,3) об/мин Подачи от 0 до 99 999,999 (5,3) мм/мин или мм/зуб или мм/об Время выдержки в цикле 9 от 0 до 3 600,000 (4,3) с Шаг резьбы в различных циклах от -9,9999 до +9,9999 (2,4) мм Угол для ориентации шпинделя: от 0 до 360,0000 (3,4) ° Угол для полярных координат, вращение, от -360,0000 до 360,0000 (3,4) ° поворот плоскости Угол полярных координат для винтовой от -5 400,0000 до 5 400,0000 (4,4) ° интерполяции (CP) Номера нулевых точек в цикле 7 от 0 до 2 999 (4,0) Коэффициент масштабирования в циклах от 0.000001 до 99.999999 (2.6) 11 и 26 Дополнительные M-функции 0 - 999 (4,0) Диапазон Q-параметров 0 - 1999 (4,0) Значения Q-параметров от -99 999,9999 до +99 999,9999 (9.6) Векторы нормалей N и T при трехмерной -9,99999999 - +9,99999999 (1,8) коррекции Метки (LBL) для переходов в программе 0 - 999 (5,0) Метки (LBL) для переходов в программе Произвольная строка текста между верхними кавычками (““) Количество повторов частей программы 1 - 65534 (5,0) REP Номер ошибки для функции Q-параметров от 0 до 1 199 (4,0) (FN14) HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 697
