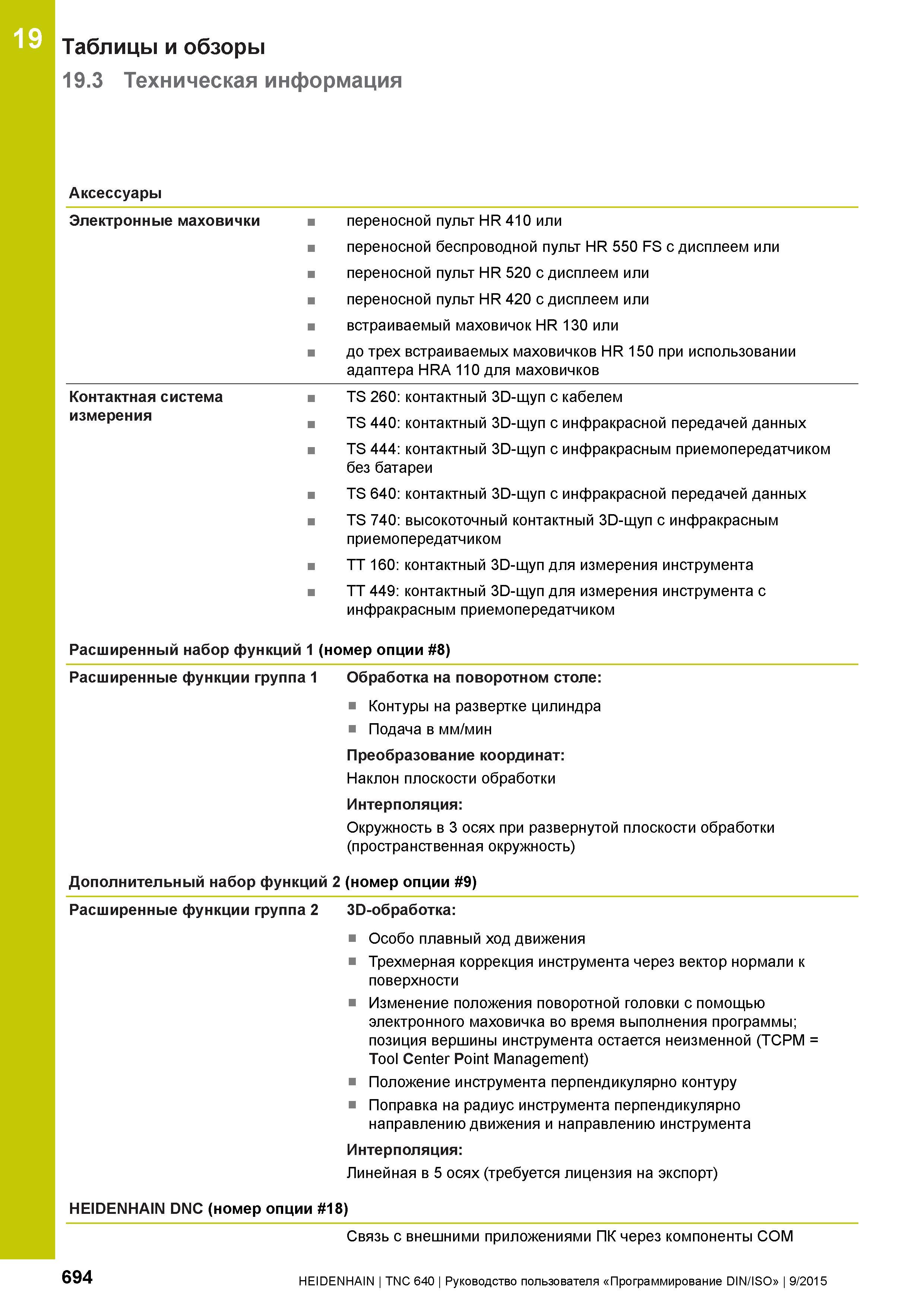

Таблицы и обзоры 19.3 Техническая информация 19 Аксессуары Электронные маховички переносной пульт HR 410 или переносной беспроводной пульт HR 550 FS с дисплеем или переносной пульт HR 520 с дисплеем или переносной пульт HR 420 с дисплеем или встраиваемый маховичок HR 130 или до трех встраиваемых маховичков HR 150 при использовании адаптера HRA 110 для маховичков Контактная система измерения TS 260: контактный 3D-щуп с кабелем TS 440: контактный 3D-щуп с инфракрасной передачей данных TS 444: контактный 3D-щуп с инфракрасным приемопередатчиком без батареи TS 640: контактный 3D-щуп с инфракрасной передачей данных TS 740: высокоточный контактный 3D-щуп с инфракрасным приемопередатчиком TT 160: контактный 3D-щуп для измерения инструмента TT 449: контактный 3D-щуп для измерения инструмента с инфракрасным приемопередатчиком Расширенный набор функций 1 (номер опции 8) Расширенные функции группа 1 Обработка на поворотном столе: Контуры на развертке цилиндра Подача в мм/мин Преобразование координат: Наклон плоскости обработки Интерполяция: Окружность в 3 осях при развернутой плоскости обработки (пространственная окружность) Дополнительный набор функций 2 (номер опции 9) Расширенные функции группа 2 3D-обработка: Особо плавный ход движения Трехмерная коррекция инструмента через вектор нормали к поверхности Изменение положения поворотной головки с помощью электронного маховичка во время выполнения программы; позиция вершины инструмента остается неизменной (TCPM Tool Center Point Management) Положение инструмента перпендикулярно контуру Поправка на радиус инструмента перпендикулярно направлению движения и направлению инструмента Интерполяция: Линейная в 5 осях (требуется лицензия на экспорт) HEIDENHAIN DNC (номер опции 18) 694 Связь с внешними приложениями ПК через компоненты COM HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
