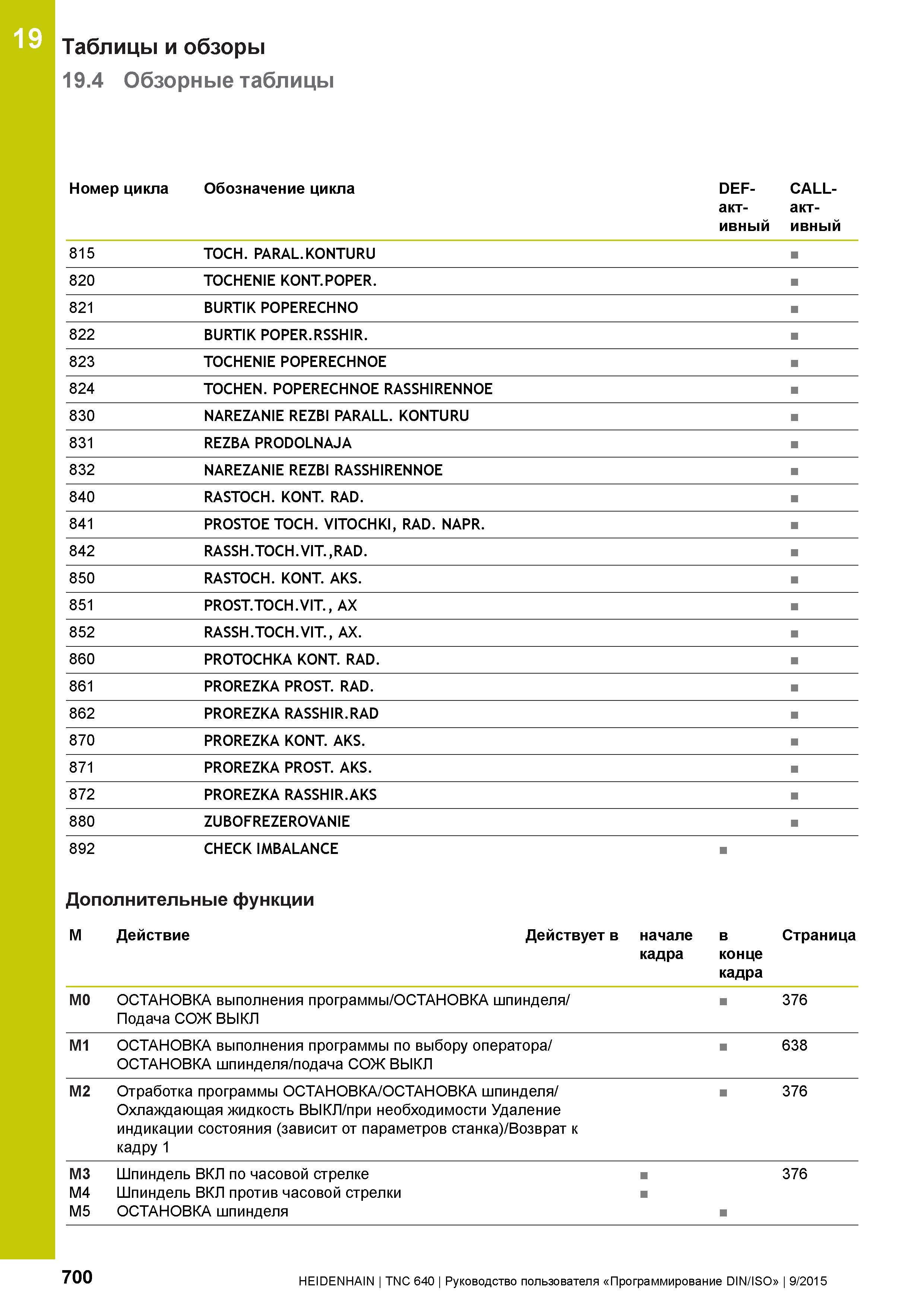

19 Таблицы и обзоры 19.4 Обзорные таблицы Номер цикла Обозначение цикла DEF- CALL-акт- активный ивный 815 TOCH. PARAL.KONTURU 820 TOCHENIE KONT.POPER. 821 BURTIK POPERECHNO 822 BURTIK POPER.RSSHIR. 823 TOCHENIE POPERECHNOE 824 TOCHEN. POPERECHNOE RASSHIRENNOE 830 NAREZANIE REZBI PARALL. KONTURU 831 REZBA PRODOLNAJA 832 NAREZANIE REZBI RASSHIRENNOE 840 RASTOCH. KONT. RAD. 841 PROSTOE TOCH. VITOCHKI, RAD. NAPR. 842 RASSH.TOCH.VIT.,RAD. 850 RASTOCH. KONT. AKS. 851 PROST.TOCH.VIT., AX 852 RASSH.TOCH.VIT., AX. 860 PROTOCHKA KONT. RAD. 861 PROREZKA PROST. RAD. 862 PROREZKA RASSHIR.RAD 870 PROREZKA KONT. AKS. 871 PROREZKA PROST. AKS. 872 PROREZKA RASSHIR.AKS 880 ZUBOFREZEROVANIE 892 CHECK IMBALANCE Дополнительные функции M Действие Действует в начале кадра в конце кадра Страница M0 ОСТАНОВКА выполнения программы/ОСТАНОВКА шпинделя/ Подача СОЖ ВЫКЛ 376 M1 ОСТАНОВКА выполнения программы по выбору оператора/ ОСТАНОВКА шпинделя/подача СОЖ ВЫКЛ 638 M2 Отработка программы ОСТАНОВКА/ОСТАНОВКА шпинделя/ Охлаждающая жидкость ВЫКЛ/при необходимости Удаление индикации состояния (зависит от параметров станка)/Возврат к кадру 1 376 M3 M4 M5 Шпиндель ВКЛ по часовой стрелке Шпиндель ВКЛ против часовой стрелки ОСТАНОВКА шпинделя 376 700 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
