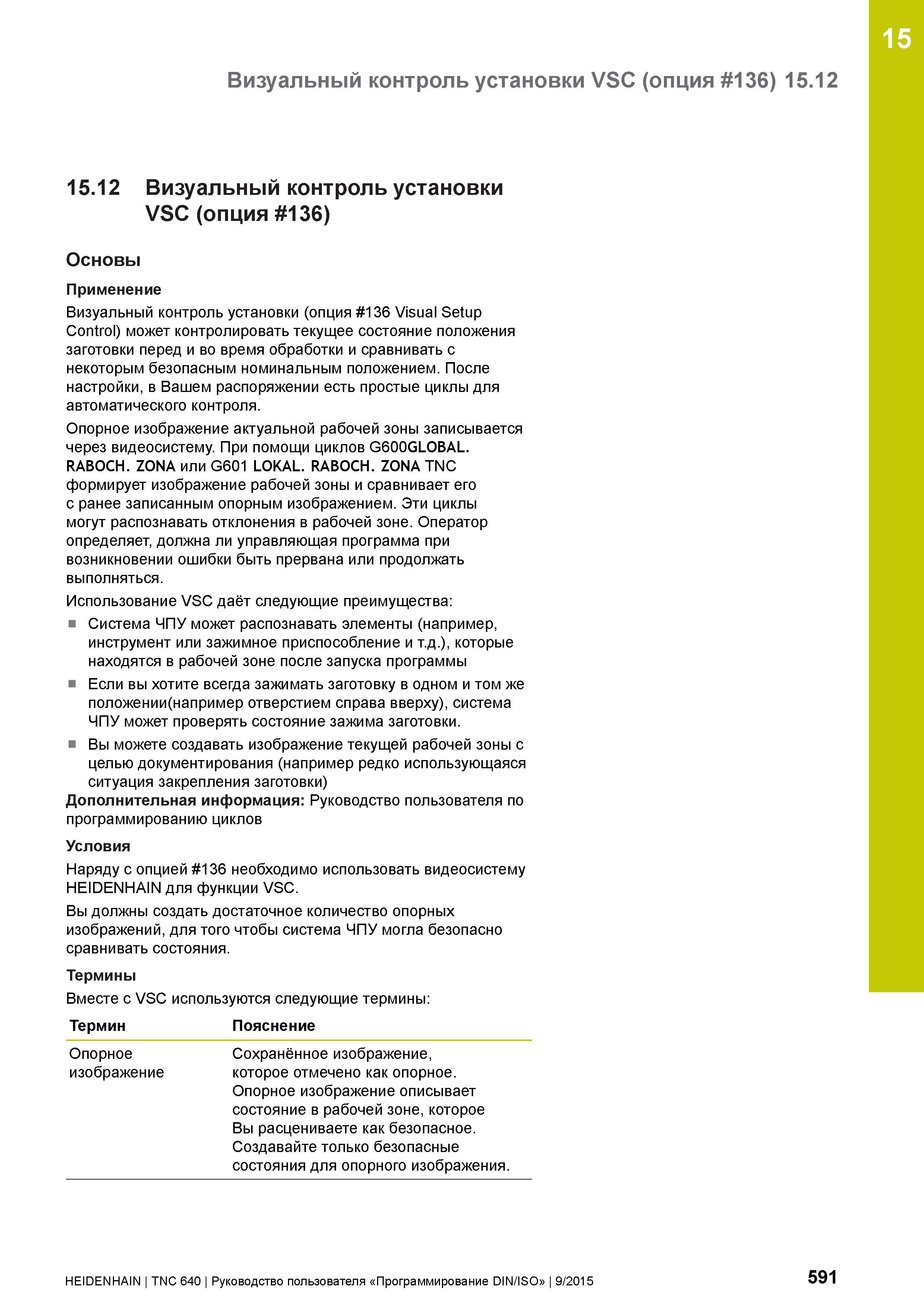

15 Визуальный контроль установки VSC (опция 136) 15.12 15.12 Визуальный контроль установки VSC (опция 136) Основы Применение Визуальный контроль установки (опция 136 Visual Setup Control) может контролировать текущее состояние положения заготовки перед и во время обработки и сравнивать с некоторым безопасным номинальным положением. После настройки, в Вашем распоряжении есть простые циклы для автоматического контроля. Опорное изображение актуальной рабочей зоны записывается через видеосистему. При помощи циклов G600GLOBAL. RABOCH. ZONA или G601 LOKAL. RABOCH. ZONA TNC формирует изображение рабочей зоны и сравнивает его с ранее записанным опорным изображением. Эти циклы могут распознавать отклонения в рабочей зоне. Оператор определяет, должна ли управляющая программа при возникновении ошибки быть прервана или продолжать выполняться. Использование VSC даёт следующие преимущества: Система ЧПУ может распознавать элементы (например, инструмент или зажимное приспособление и т.д.), которые находятся в рабочей зоне после запуска программы Если вы хотите всегда зажимать заготовку в одном и том же положении(например отверстием справа вверху), система ЧПУ может проверять состояние зажима заготовки. Вы можете создавать изображение текущей рабочей зоны с целью документирования (например редко использующаяся ситуация закрепления заготовки) Дополнительная информация: Руководство пользователя по программированию циклов Условия Наряду с опцией 136 необходимо использовать видеосистему HEIDENHAIN для функции VSC. Вы должны создать достаточное количество опорных изображений, для того чтобы система ЧПУ могла безопасно сравнивать состояния. Термины Вместе с VSC используются следующие термины: Термин Пояснение Опорное Сохранённое изображение, изображение которое отмечено как опорное. Опорное изображение описывает состояние в рабочей зоне, которое Вы расцениваете как безопасное. Создавайте только безопасные состояния для опорного изображения. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 591
