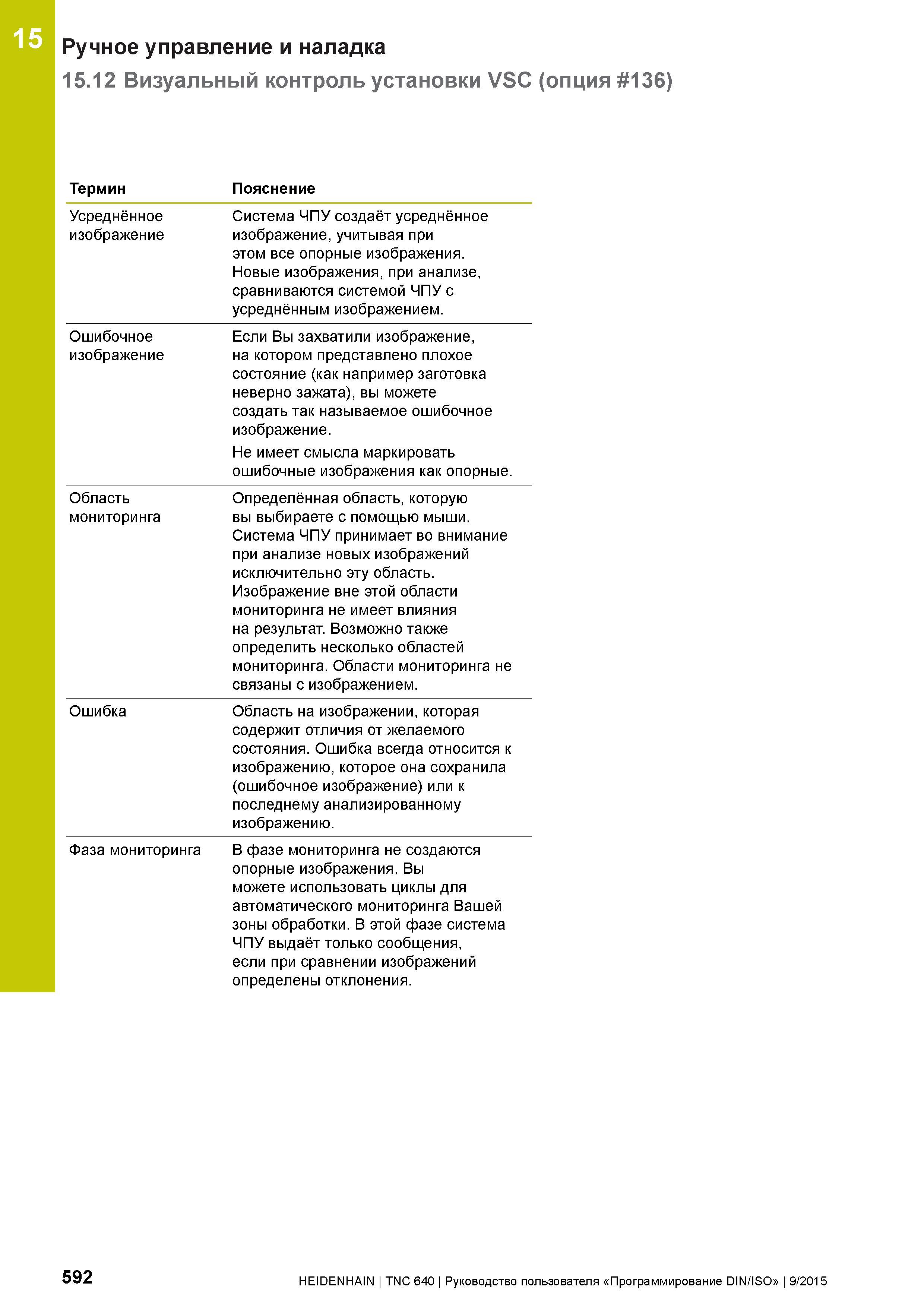

15 Ручное управление и наладка 15.12 Визуальный контроль установки VSC (опция 136) Термин Пояснение Усреднённое изображение Система ЧПУ создаёт усреднённое изображение, учитывая при этом все опорные изображения. Новые изображения, при анализе, сравниваются системой ЧПУ с усреднённым изображением. Ошибочное Если Вы захватили изображение, изображение на котором представлено плохое состояние (как например заготовка неверно зажата), вы можете создать так называемое ошибочное изображение. Не имеет смысла маркировать ошибочные изображения как опорные. Область Определённая область, которую мониторинга вы выбираете с помощью мыши. Система ЧПУ принимает во внимание при анализе новых изображений исключительно эту область. Изображение вне этой области мониторинга не имеет влияния на результат. Возможно также определить несколько областей мониторинга. Области мониторинга не связаны с изображением. Ошибка Область на изображении, которая содержит отличия от желаемого состояния. Ошибка всегда относится к изображению, которое она сохранила (ошибочное изображение) или к последнему анализированному изображению. Фаза мониторинга В фазе мониторинга не создаются опорные изображения. Вы можете использовать циклы для автоматического мониторинга Вашей зоны обработки. В этой фазе система ЧПУ выдаёт только сообщения, если при сравнении изображений определены отклонения. 592 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
