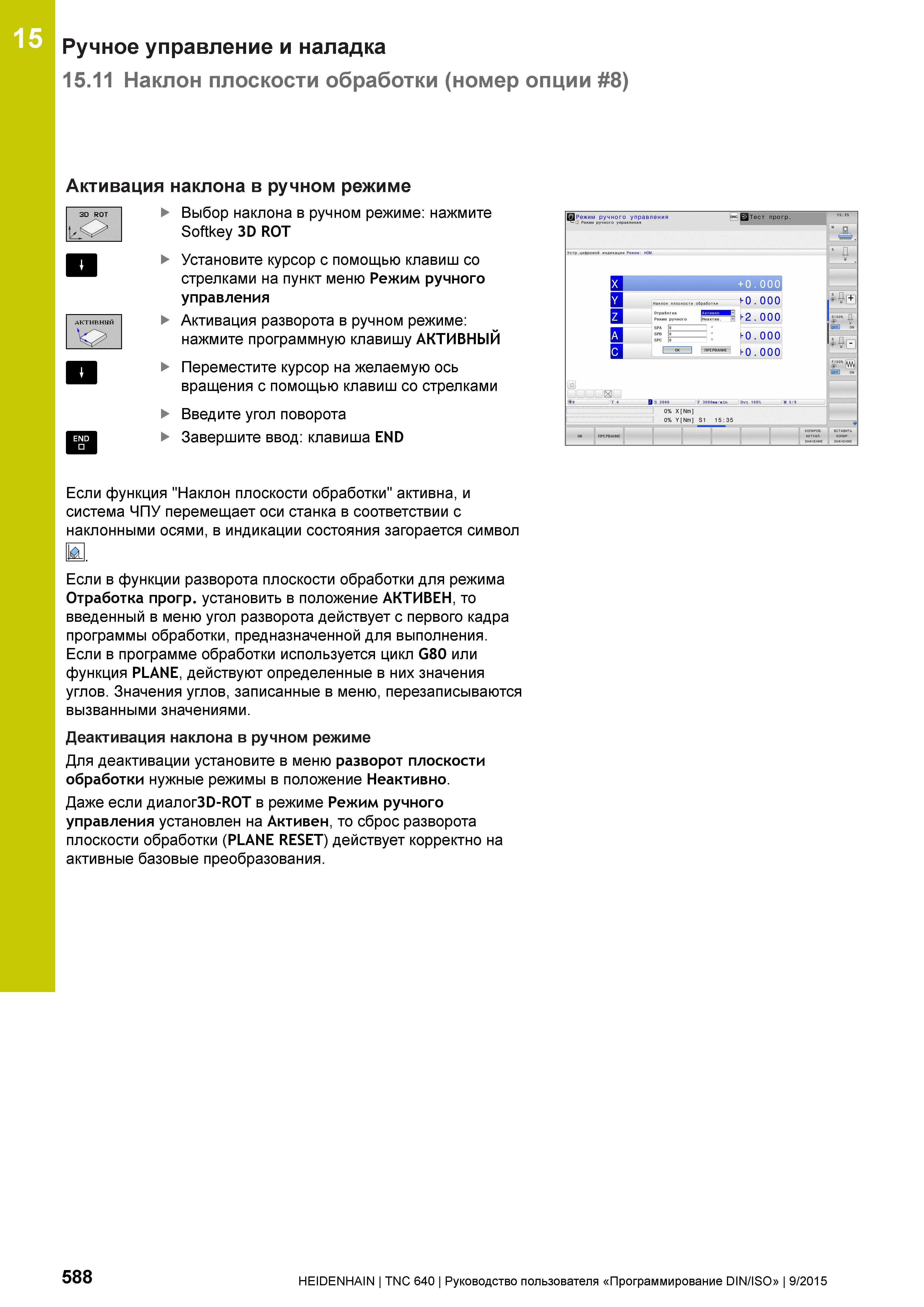

15 Ручное управление и наладка 15.11 Наклон плоскости обработки (номер опции 8) Активация наклона в ручном режиме Выбор наклона в ручном режиме: нажмите Softkey 3D ROT Установите курсор с помощью клавиш со стрелками на пункт меню Режим ручного управления Активация разворота в ручном режиме: нажмите программную клавишу АКТИВНЫЙ Переместите курсор на желаемую ось вращения с помощью клавиш со стрелками Введите угол поворота Завершите ввод: клавиша END Если функция "Наклон плоскости обработки" активна, и система ЧПУ перемещает оси станка в соответствии с наклонными осями, в индикации состояния загорается символ Если в функции разворота плоскости обработки для режима Отработка прогр. установить в положение АКТИВЕН, то введенный в меню угол разворота действует с первого кадра программы обработки, предназначенной для выполнения. Если в программе обработки используется цикл G80 или функция PLANE, действуют определенные в них значения углов. Значения углов, записанные в меню, перезаписываются вызванными значениями. Деактивация наклона в ручном режиме Для деактивации установите в меню разворот плоскости обработки нужные режимы в положение Неактивно. Даже если диалог3D-ROT в режиме Режим ручного управления установлен на Активен, то сброс разворота плоскости обработки (PLANE RESET) действует корректно на активные базовые преобразования. 588 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
