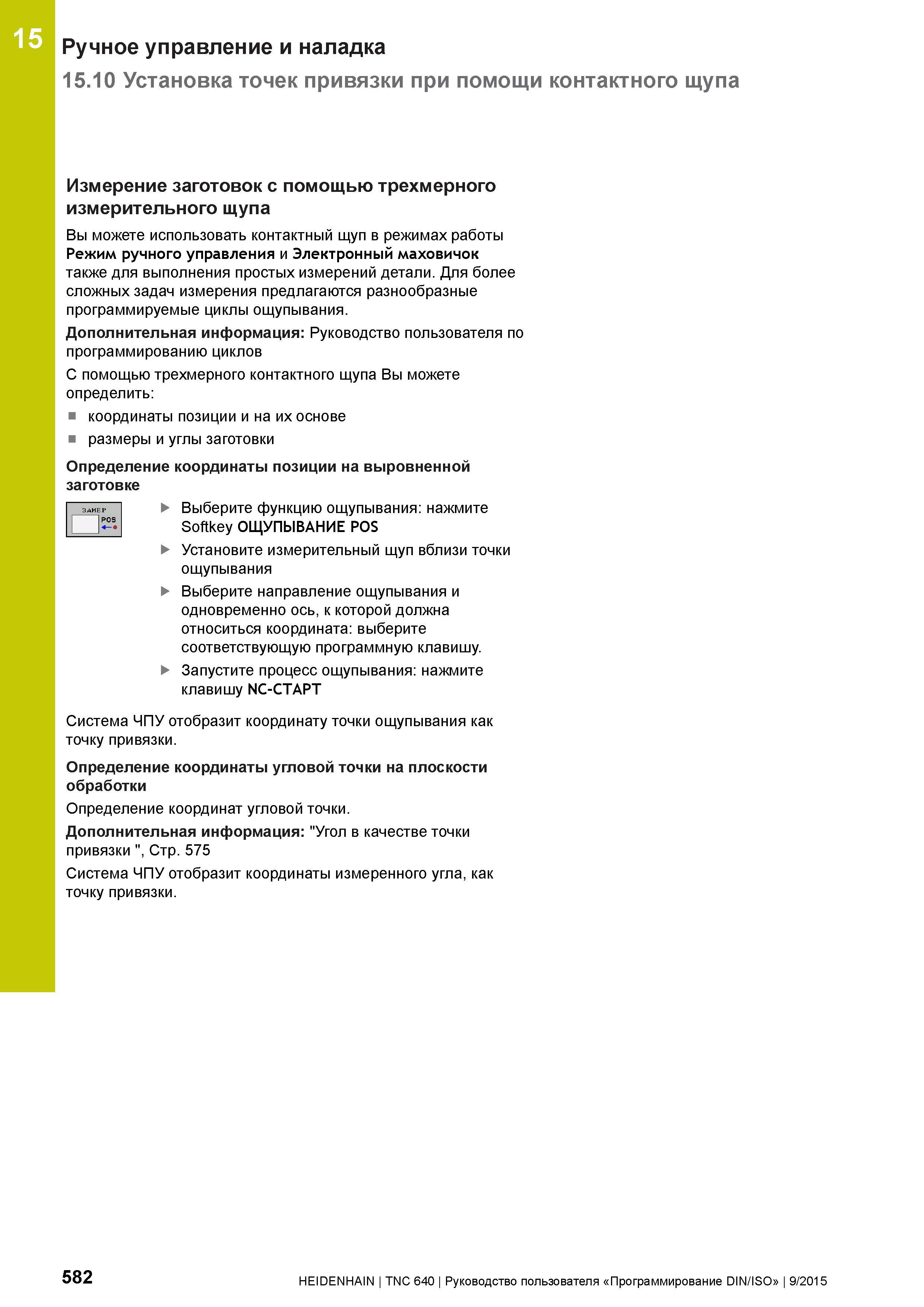

15 Ручное управление и наладка 15.10 Установка точек привязки при помощи контактного щупа Измерение заготовок с помощью трехмерного измерительного щупа Вы можете использовать контактный щуп в режимах работы Режим ручного управления и Электронный маховичок также для выполнения простых измерений детали. Для более сложных задач измерения предлагаются разнообразные программируемые циклы ощупывания. Дополнительная информация: Руководство пользователя по программированию циклов С помощью трехмерного контактного щупа Вы можете определить: координаты позиции и на их основе размеры и углы заготовки Определение координаты позиции на выровненной заготовке Выберите функцию ощупывания: нажмите Softkey ОЩУПЫВАНИЕ POS Установите измерительный щуп вблизи точки ощупывания Выберите направление ощупывания и одновременно ось, к которой должна относиться координата: выберите соответствующую программную клавишу. Запустите процесс ощупывания: нажмите клавишу NC-СТАРТ Система ЧПУ отобразит координату точки ощупывания как точку привязки. Определение координаты угловой точки на плоскости обработки Определение координат угловой точки. Дополнительная информация: "Угол в качестве точки привязки ", Стр. 575 Система ЧПУ отобразит координаты измеренного угла, как точку привязки. 582 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
