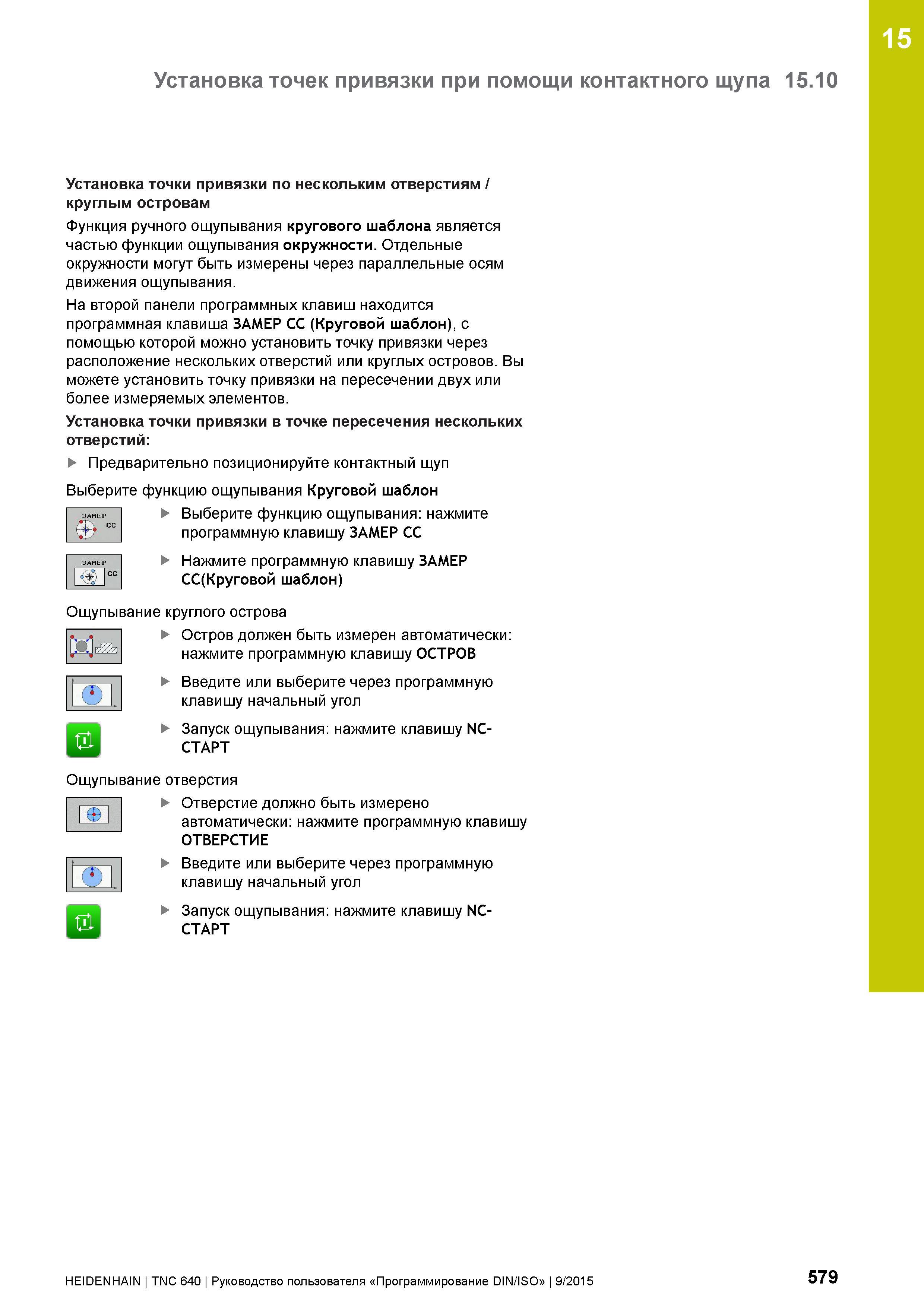

15 Установка точек привязки при помощи контактного щупа 15.10 Установка точки привязки по нескольким отверстиям / круглым островам Функция ручного ощупывания кругового шаблона является частью функции ощупывания окружности. Отдельные окружности могут быть измерены через параллельные осям движения ощупывания. На второй панели программных клавиш находится программная клавиша ЗАМЕР CC (Круговой шаблон), с помощью которой можно установить точку привязки через расположение нескольких отверстий или круглых островов. Вы можете установить точку привязки на пересечении двух или более измеряемых элементов. Установка точки привязки в точке пересечения нескольких отверстий: Предварительно позиционируйте контактный щуп Выберите функцию ощупывания Круговой шаблон Выберите функцию ощупывания: нажмите программную клавишу ЗАМЕР CC Нажмите программную клавишу ЗАМЕР (Круговой шаблон) Ощупывание круглого острова _ Остров должен быть измерен автоматически: нажмите программную клавишу ОСТРОВ Введите или выберите через программную клавишу начальный угол Запуск ощупывания: нажмите клавишу NC-СТАРТ Ощупывание отверстия , 1 Отверстие должно быть измерено I 1 автоматически: нажмите программную клавишу ОТВЕРСТИЕ Введите или выберите через программную клавишу начальный угол 0 Запуск ощупывания: нажмите клавишу NC-СТАРТ HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 579
