HEIDENHAIN | Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO (Всего 747 стр.)

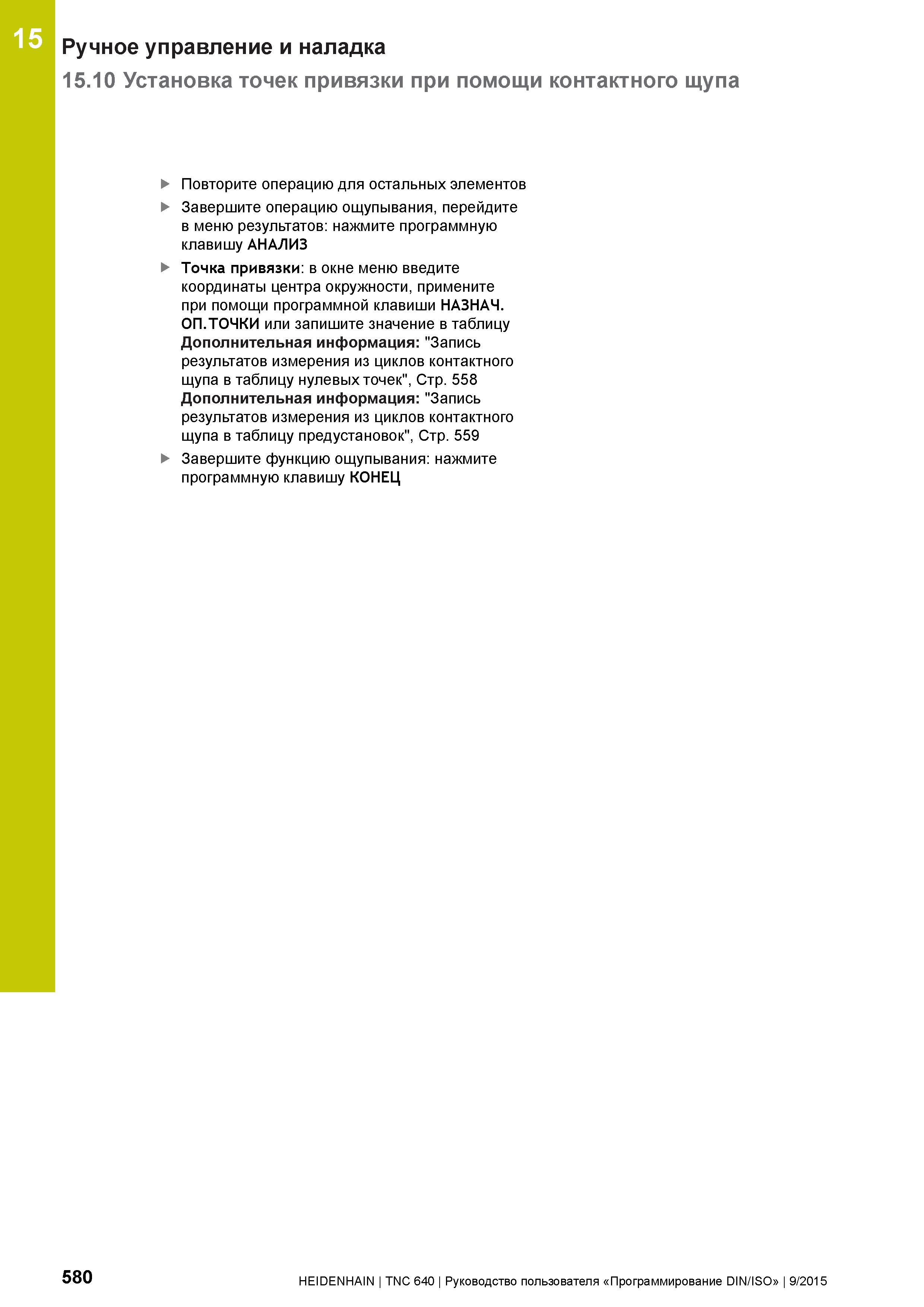

580 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.580
580 15 Ручное управление и наладка 15 10 Установка точек привязки при помощи контактного щупа Повторите операцию для остальных элементов Завершите оп Руководство пользователя HEIDENHAIN 2015 TNC 640 Программирование DIN ISO для металлорежущих станков Версия ПО ЧПУ 340590-06 340591-06 340595-06 Стр. 580

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 580 0580 Lab2u

15 Ручное управление и наладка 15.10 Установка точек привязки при помощи контактного щупа Повторите операцию для остальных элементов Завершите операцию ощупывания, перейдите в меню результатов: нажмите программную клавишу АНАЛИЗ Точка привязки: в окне меню введите координаты центра окружности, примените при помощи программной клавиши НАЗНАЧ. ОП.ТОЧКИ или запишите значение в таблицу Дополнительная информация: "Запись результатов измерения из циклов контактного щупа в таблицу нулевых точек", Стр. 558 Дополнительная информация: "Запись результатов измерения из циклов контактного щупа в таблицу предустановок", Стр. 559 Завершите функцию ощупывания: нажмите программную клавишу КОНЕЦ 580 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
