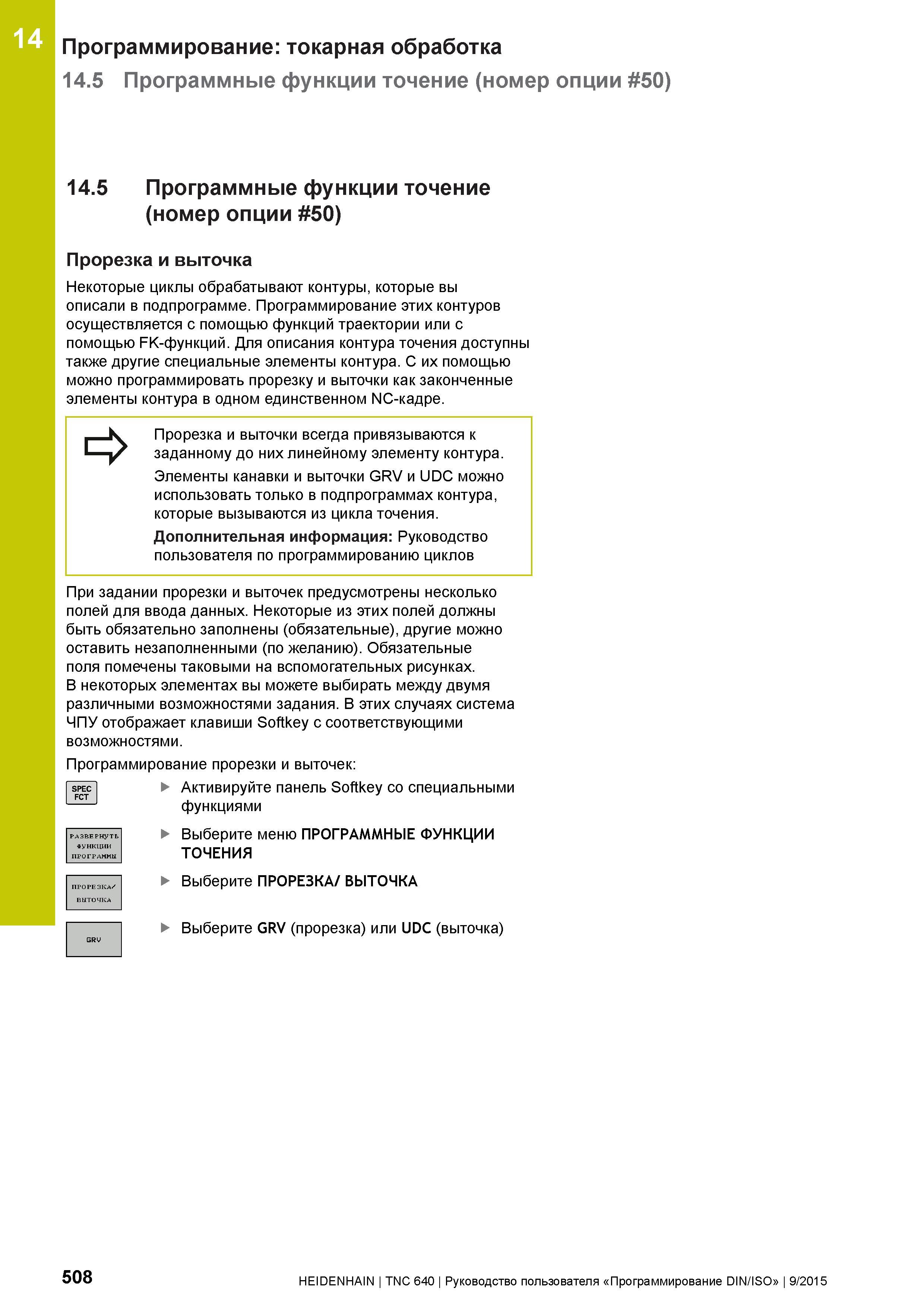

14 Программирование: токарная обработка 14.5 Программные функции точение (номер опции 50) 14.5 Программные функции точение (номер опции 50) Прорезка и выточка Некоторые циклы обрабатывают контуры, которые вы описали в подпрограмме. Программирование этих контуров осуществляется с помощью функций траектории или с помощью FK-функций. Для описания контура точения доступны также другие специальные элементы контура. С их помощью можно программировать прорезку и выточки как законченные элементы контура в одном единственном NC-кадре. Прорезка и выточки всегда привязываются к заданному до них линейному элементу контура. Элементы канавки и выточки GRV и UDC можно использовать только в подпрограммах контура, которые вызываются из цикла точения. Дополнительная информация: Руководство пользователя по программированию циклов При задании прорезки и выточек предусмотрены несколько полей для ввода данных. Некоторые из этих полей должны быть обязательно заполнены (обязательные), другие можно оставить незаполненными (по желанию). Обязательные поля помечены таковыми на вспомогательных рисунках. В некоторых элементах вы можете выбирать между двумя различными возможностями задания. В этих случаях система ЧПУ отображает клавиши Softkey с соответствующими возможностями. Программирование прорезки и выточек: Активируйте панель Softkey со специальными функциями Выберите меню ПРОГРАММНЫЕ ФУНКЦИИ ТОЧЕНИЯ Выберите ПРОРЕЗКА/ ВЫТОЧКА Выберите GRV (прорезка) или UDC (выточка) SPEC FCT 508 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
