HEIDENHAIN | Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO (Всего 747 стр.)

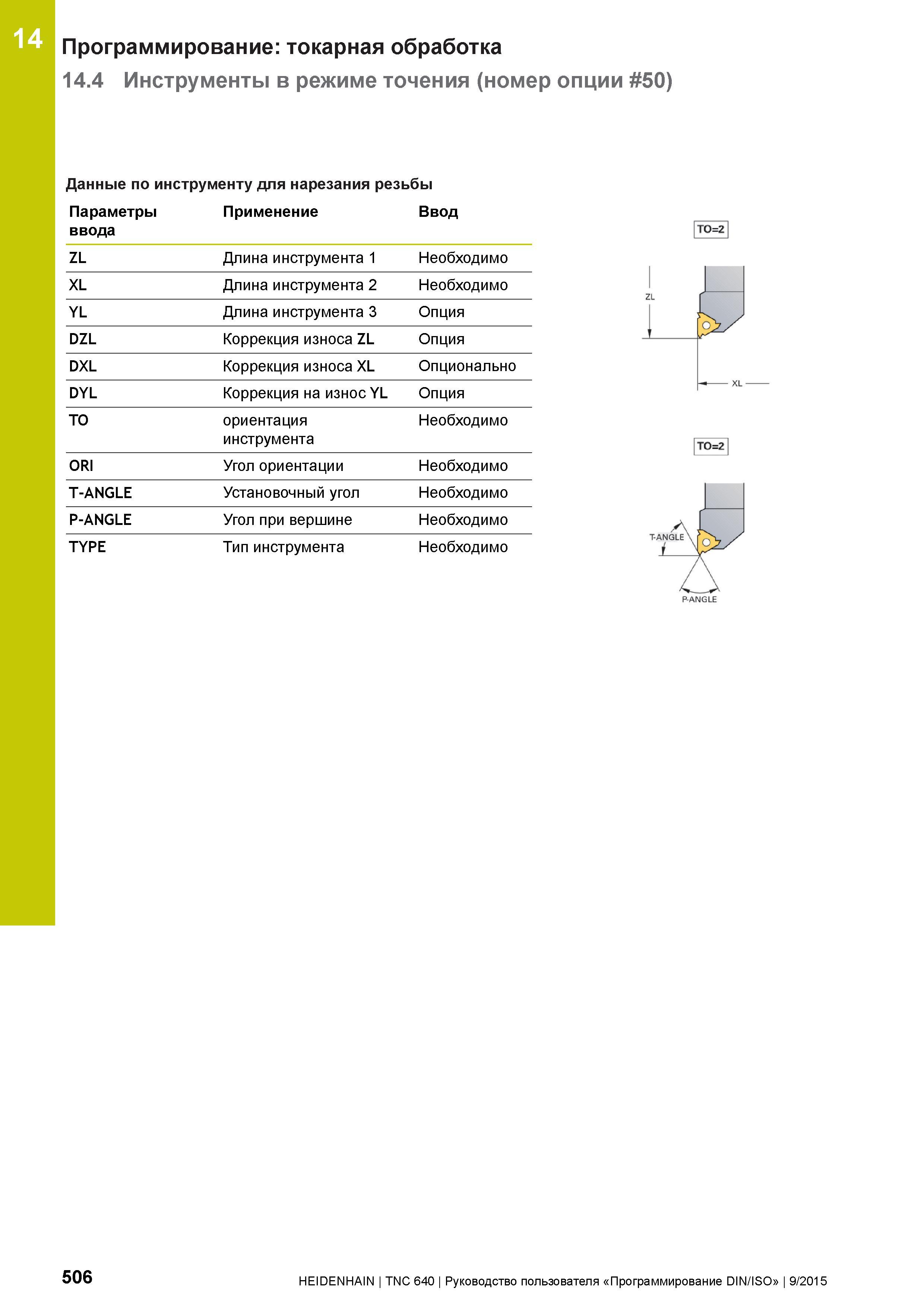

506 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.506
506 14 Программирование: токарная обработка 14 4 Инструменты в режиме точения (номер опции 50) Данные по инструменту для нарезания резьбы Параметры в Руководство пользователя HEIDENHAIN 2015 TNC 640 Программирование DIN ISO для металлорежущих станков Версия ПО ЧПУ 340590-06 340591-06 340595-06 Стр. 506

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 506 0506 Lab2u

14 Программирование: токарная обработка 14.4 Инструменты в режиме точения (номер опции 50) Данные по инструменту для нарезания резьбы Параметры ввода Применение Ввод ZL Длина инструмента 1 Необходимо XL Длина инструмента 2 Необходимо YL Длина инструмента 3 Опция DZL Коррекция износа ZL Опция DXL Коррекция износа XL Опционально DYL Коррекция на износ YL Опция TO ориентация инструмента Необходимо ORI Угол ориентации Необходимо T-ANGLE Установочный угол Необходимо P-ANGLE Угол при вершине Необходимо TYPE Тип инструмента Необходимо Р-ANGLE 506 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
