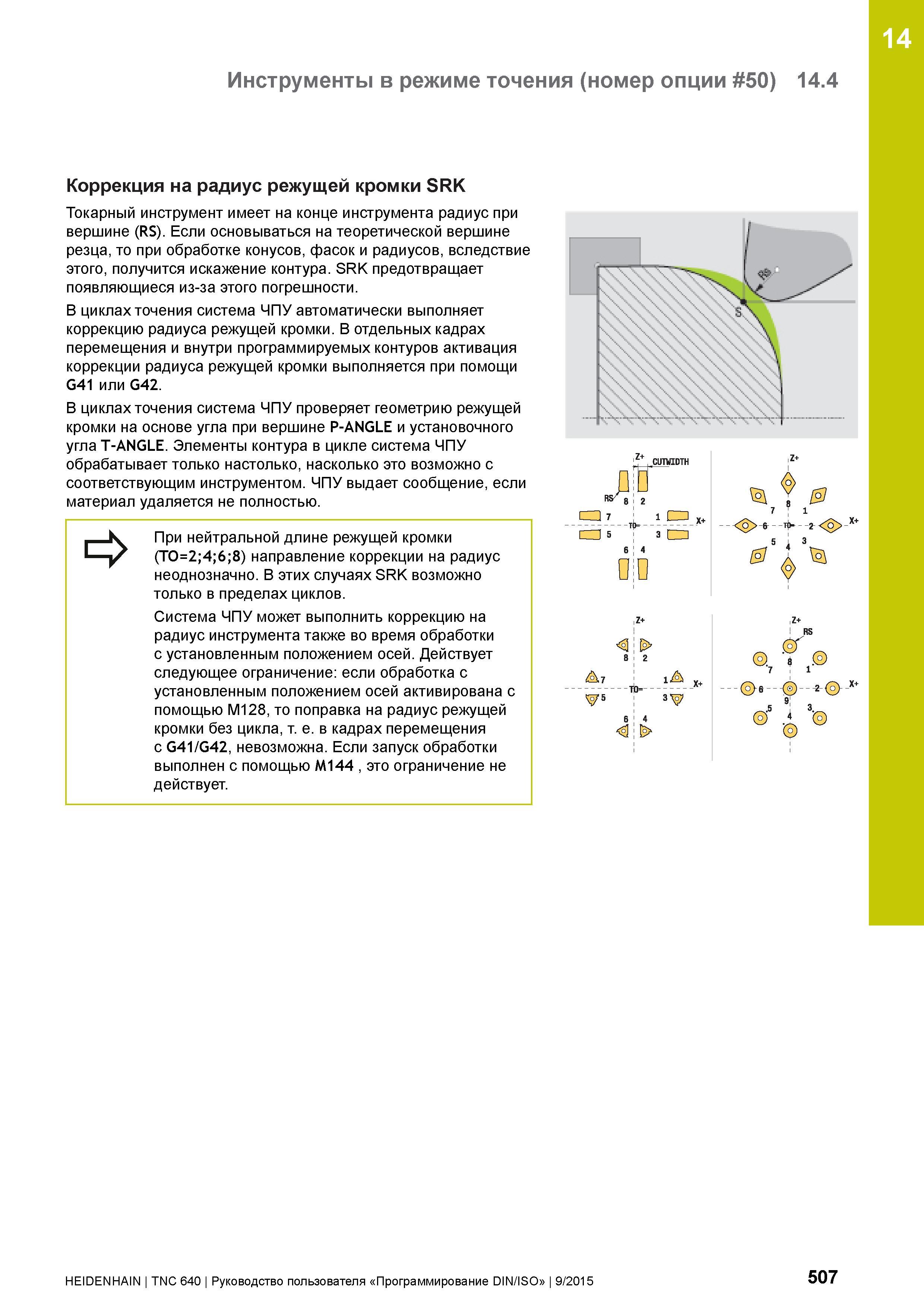

14 Инструменты в режиме точения (номер опции 50) 14.4 Коррекция на радиус режущей кромки SRK Токарный инструмент имеет на конце инструмента радиус при вершине (RS). Если основываться на теоретической вершине резца, то при обработке конусов, фасок и радиусов, вследствие этого, получится искажение контура. SRK предотвращает появляющиеся из-за этого погрешности. В циклах точения система ЧПУ автоматически выполняет коррекцию радиуса режущей кромки. В отдельных кадрах перемещения и внутри программируемых контуров активация коррекции радиуса режущей кромки выполняется при помощи G41 или G42. В циклах точения система ЧПУ проверяет геометрию режущей кромки на основе угла при вершине P-ANGLE и установочного угла T-ANGLE. Элементы контура в цикле система ЧПУ обрабатывает только настолько, насколько это возможно с соответствующим инструментом. ЧПУ выдает сообщение, если материал удаляется не полностью. При нейтральной длине режущей кромки (TO=2;4;6;8) направление коррекции на радиус неоднозначно. В этих случаях SRK возможно только в пределах циклов. Система ЧПУ может выполнить коррекцию на радиус инструмента также во время обработки с установленным положением осей. Действует следующее ограничение: если обработка с установленным положением осей активирована с помощью M128, то поправка на радиус режущей кромки без цикла, т. е. в кадрах перемещения с G41/G42, невозможна. Если запуск обработки выполнен с помощью M144 , это ограничение не действует. а 7 V О 1 CD х+ з CZ1 D <0> fr ijb < > Х+ 5 1 3 Л А.7 5 < > 8 2 ТО 6 ' 4 по (°f .7 У j°) С) 6 G 2 О х' 513- HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 507
