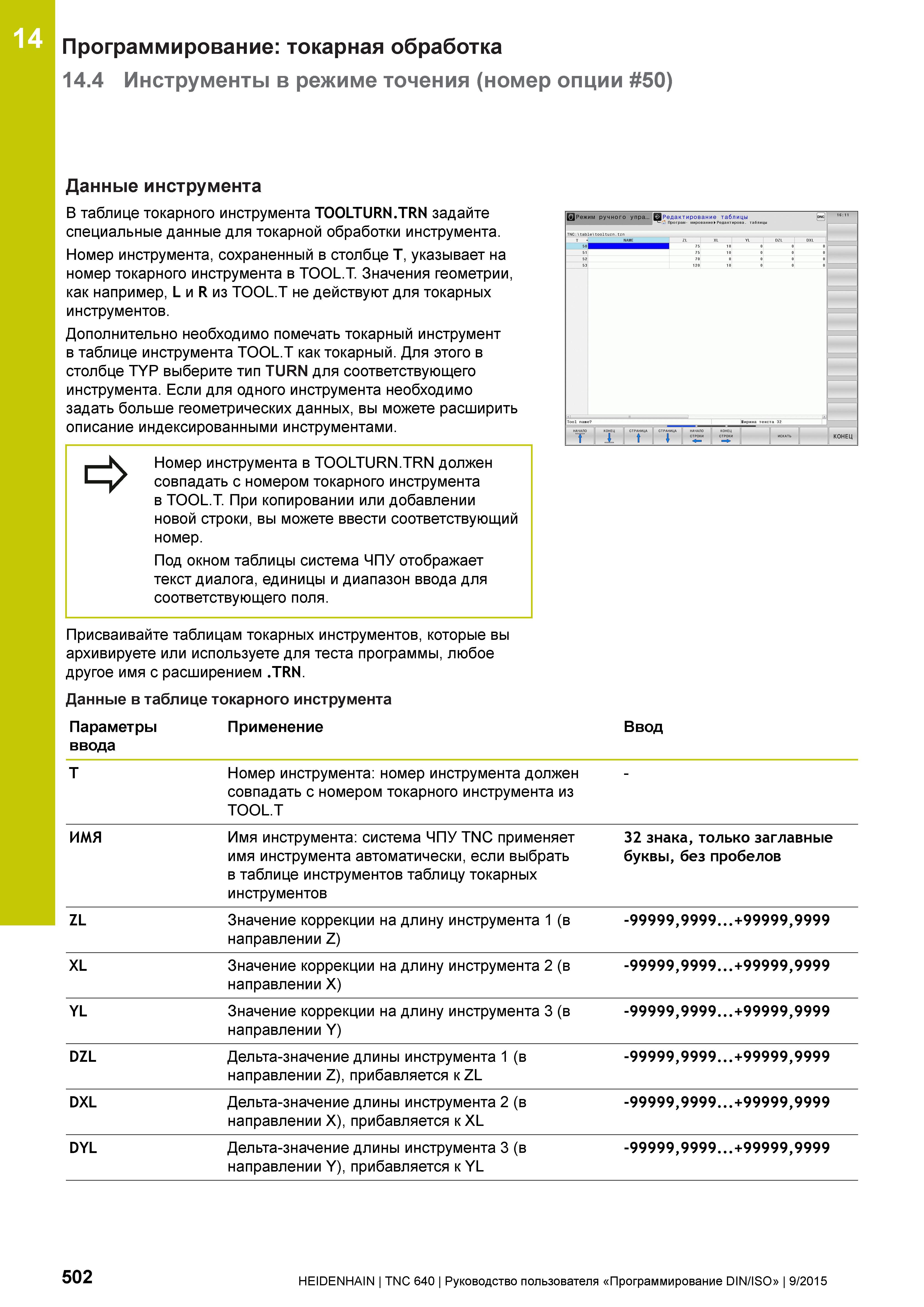

Программирование: токарная обработка 14.4 Инструменты в режиме точения (номер опции 50) Данные инструмента В таблице токарного инструмента TOOLTURN.TRN задайте специальные данные для токарной обработки инструмента. Номер инструмента, сохраненный в столбце T, указывает на номер токарного инструмента в TOOL.T. Значения геометрии, как например, L и R из TOOL.T не действуют для токарных инструментов. Дополнительно необходимо помечать токарный инструмент в таблице инструмента TOOL.T как токарный. Для этого в столбце TYP выберите тип TURN для соответствующего инструмента. Если для одного инструмента необходимо задать больше геометрических данных, вы можете расширить описание индексированными инструментами. => Номер инструмента в TOOLTURN.TRN должен совпадать с номером токарного инструмента в TOOL.T. При копировании или добавлении новой строки, вы можете ввести соответствующий номер. Под окном таблицы система ЧПУ отображает текст диалога, единицы и диапазон ввода для соответствующего поля. 14 Присваивайте таблицам токарных инструментов, которые вы архивируете или используете для теста программы, любое другое имя с расширением .TRN. Данные в таблице токарного инструмента Параметры Применение Ввод ввода T Номер инструмента: номер инструмента должен совпадать с номером токарного инструмента из TOOL.T - ИМЯ Имя инструмента: система ЧПУ TNC применяет имя инструмента автоматически, если выбрать в таблице инструментов таблицу токарных инструментов 32 знака, только заглавные буквы, без пробелов ZL Значение коррекции на длину инструмента 1 (в направлении Z) -99999,9999...+99999,9999 XL Значение коррекции на длину инструмента 2 (в направлении X) -99999,9999...+99999,9999 YL Значение коррекции на длину инструмента 3 (в направлении Y) -99999,9999...+99999,9999 DZL Дельта-значение длины инструмента 1 (в направлении Z), прибавляется к ZL -99999,9999...+99999,9999 DXL Дельта-значение длины инструмента 2 (в направлении X), прибавляется к XL -99999,9999...+99999,9999 DYL Дельта-значение длины инструмента 3 (в направлении Y), прибавляется к YL -99999,9999...+99999,9999 502 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
