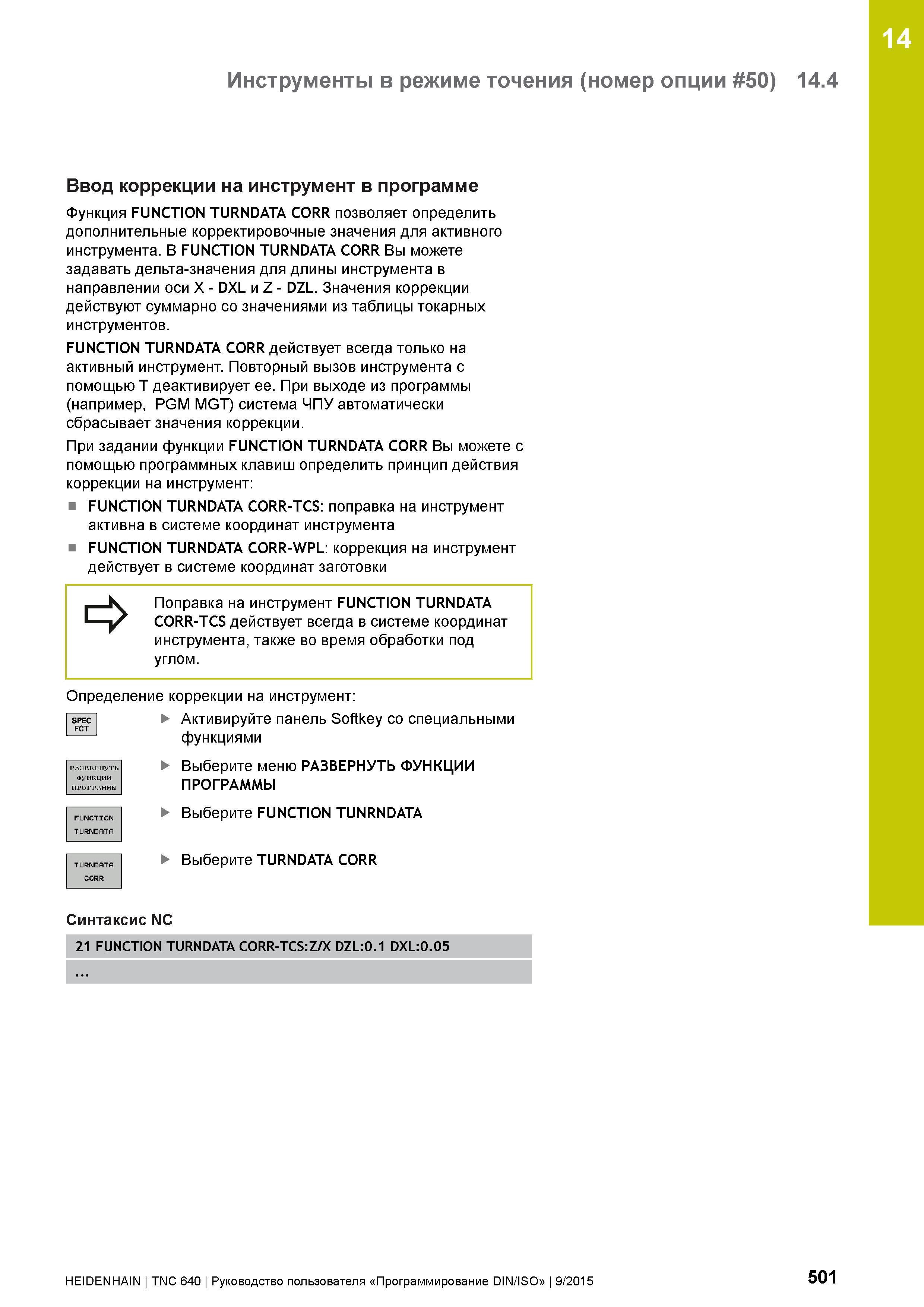

14 Инструменты в режиме точения (номер опции 50) 14.4 Ввод коррекции на инструмент в программе Функция FUNCTION TURNDATA CORR позволяет определить дополнительные корректировочные значения для активного инструмента. В FUNCTION TURNDATA CORR Вы можете задавать дельта-значения для длины инструмента в направлении оси X - DXL и Z - DZL. Значения коррекции действуют суммарно со значениями из таблицы токарных инструментов. FUNCTION TURNDATA CORR действует всегда только на активный инструмент. Повторный вызов инструмента с помощью T деактивирует ее. При выходе из программы (например, PGM MGT) система ЧПУ автоматически сбрасывает значения коррекции. При задании функции FUNCTION TURNDATA CORR Вы можете с помощью программных клавиш определить принцип действия коррекции на инструмент: FUNCTION TURNDATA CORR-TCS: поправка на инструмент активна в системе координат инструмента FUNCTION TURNDATA CORR-WPL: коррекция на инструмент действует в системе координат заготовки => Поправка на инструмент FUNCTION TURNDATA CORR-TCS действует всегда в системе координат инструмента, также во время обработки под углом. Определение коррекции на инструмент: SPEC FCT РАЗВЕРНУТЬ ФУНКЦИИ ПРОГРАММЫ Активируйте панель Softkey со специальными функциями Выберите меню РАЗВЕРНУТЬ ФУНКЦИИ ПРОГРАММЫ Выберите FUNCTION TUNRNDATA Выберите TURNDATA CORR Синтаксис NC 21 FUNCTION TURNDATA CORR-TCS:Z/X DZL:0.1 DXL:0.05 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 501
