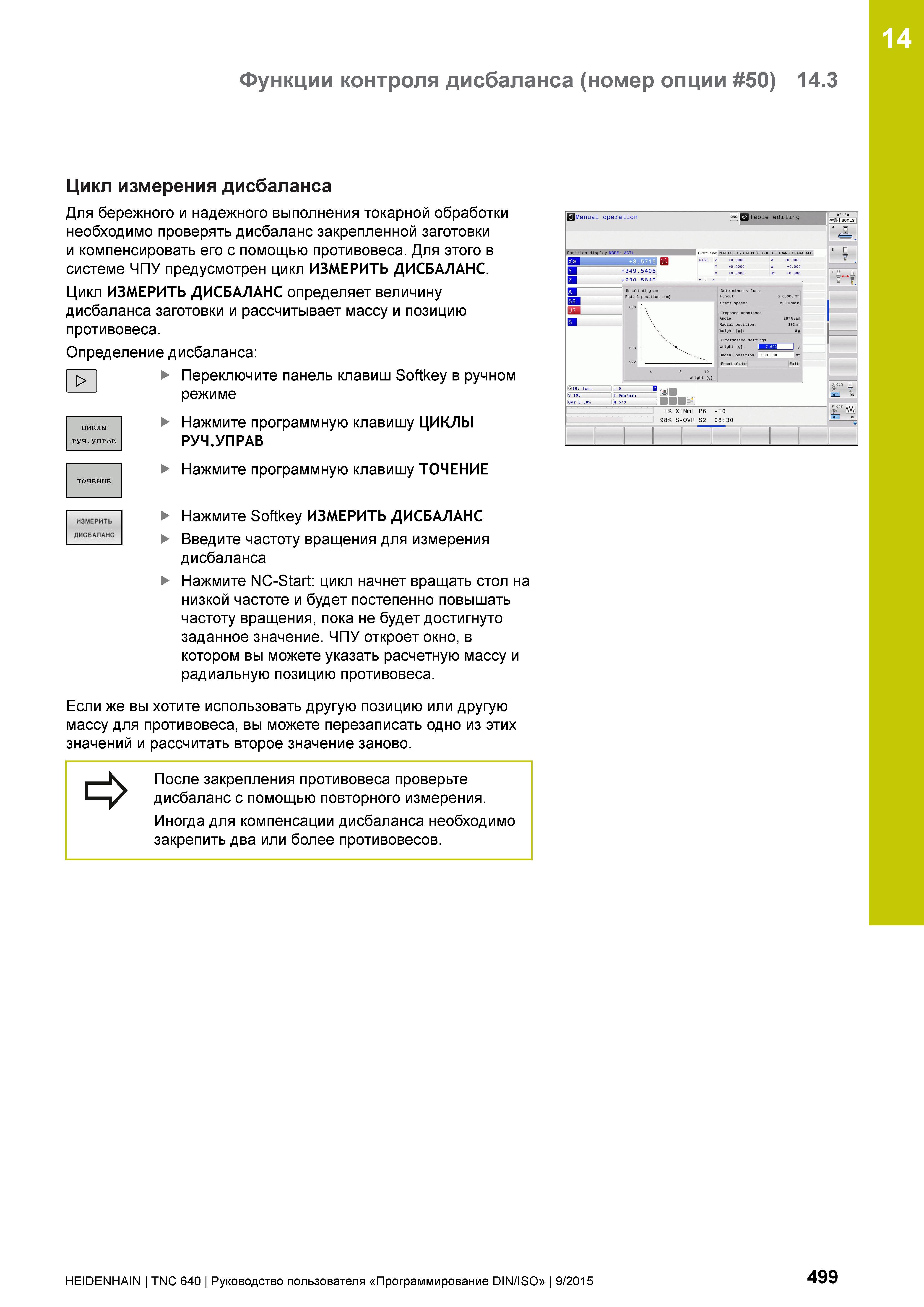

14 Функции контроля дисбаланса (номер опции 50) 14.3 Цикл измерения дисбаланса Для бережного и надежного выполнения токарной обработки необходимо проверять дисбаланс закрепленной заготовки и компенсировать его с помощью противовеса. Для этого в системе ЧПУ предусмотрен цикл ИЗМЕРИТЬ ДИСБАЛАНС. Цикл ИЗМЕРИТЬ ДИСБАЛАНС определяет величину дисбаланса заготовки и рассчитывает массу и позицию противовеса. Определение дисбаланса: I о I Переключите панель клавиш Softkey в ручном режиме Нажмите программную клавишу ЦИКЛЫ РУЧ.УПРАВ Нажмите программную клавишу ТОЧЕНИЕ Нажмите Softkey ИЗМЕРИТЬ ДИСБАЛАНС Введите частоту вращения для измерения дисбаланса Нажмите NC-Start: цикл начнет вращать стол на низкой частоте и будет постепенно повышать частоту вращения, пока не будет достигнуто заданное значение. ЧПУ откроет окно, в котором вы можете указать расчетную массу и радиальную позицию противовеса. Если же вы хотите использовать другую позицию или другую массу для противовеса, вы можете перезаписать одно из этих значений и рассчитать второе значение заново. О После закрепления противовеса проверьте дисбаланс с помощью повторного измерения. Иногда для компенсации дисбаланса необходимо закрепить два или более противовесов. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 499
