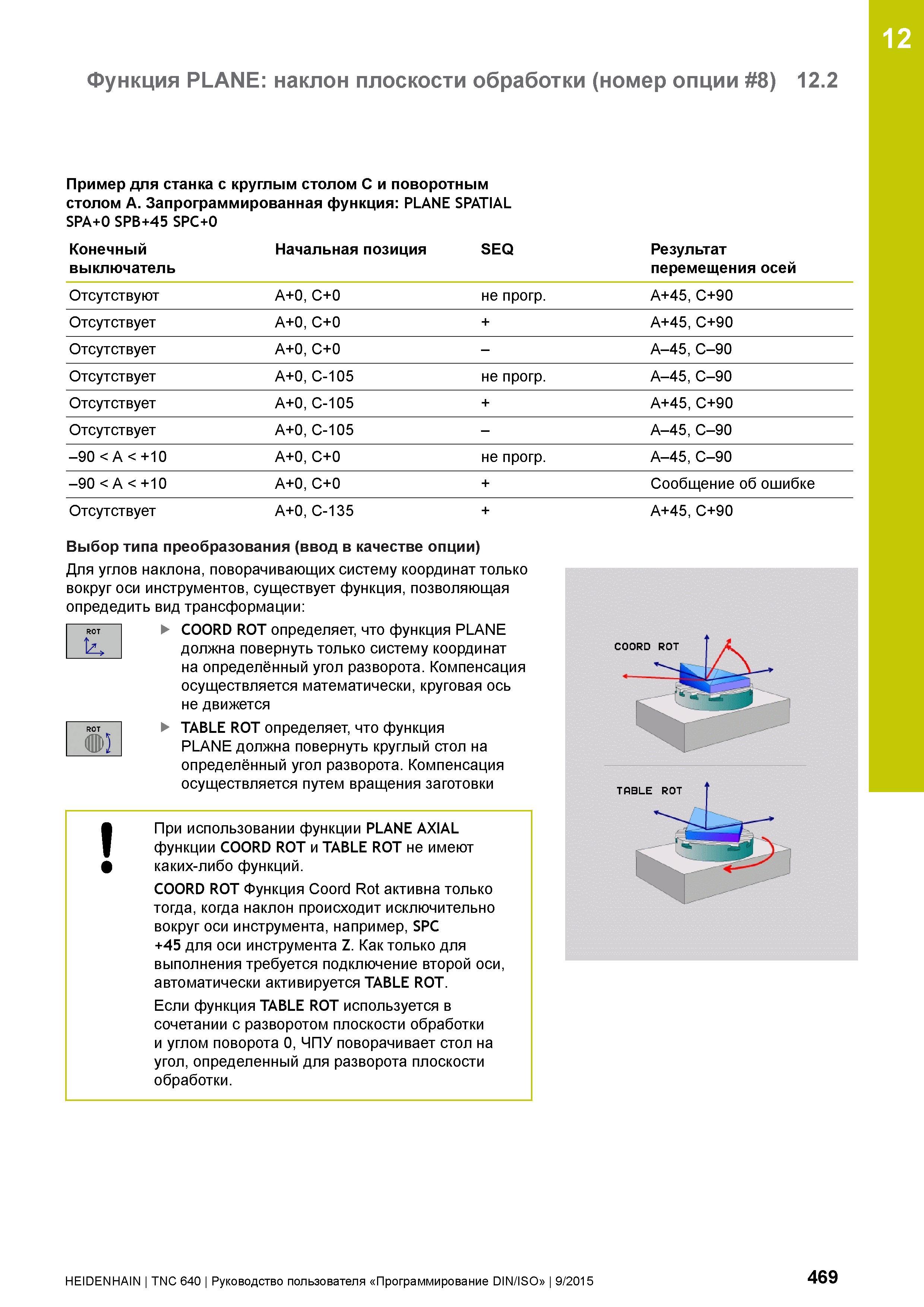

12 Функция PLANE: наклон плоскости обработки (номер опции 8) 12.2 Пример для станка с круглым столом C и поворотным столом A. Запрограммированная функция: PLANE SPATIAL SPA+0 SPB+45 SPC+0 Конечный Начальная позиция SEQ Результат выключатель перемещения осей Отсутствуют A+0, C+0 не прогр. A+45, C+90 Отсутствует A+0, C+0 + A+45, C+90 Отсутствует A+0, C+0 - A-45, C-90 Отсутствует A+0, C-105 не прогр. A-45, C-90 Отсутствует A+0, C-105 + A+45, C+90 Отсутствует A+0, C-105 - A-45, C-90 -90 < A < +10 A+0, C+0 не прогр. A-45, C-90 -90 < A < +10 A+0, C+0 + Сообщение об ошибке Отсутствует A+0, C-135 + A+45, C+90 Выбор типа преобразования (ввод в качестве опции) Для углов наклона, поворачивающих систему координат только вокруг оси инструментов, существует функция, позволяющая опредедить вид трансформации: COORD ROT определяет, что функция PLANE должна повернуть только систему координат на определённый угол разворота. Компенсация осуществляется математически, круговая ось не движется TABLE ROT определяет, что функция PLANE должна повернуть круглый стол на определённый угол разворота. Компенсация осуществляется путем вращения заготовки ROT tz (При использовании функции PLANE AXIAL функции COORD ROT и TABLE ROT не имеют каких-либо функций. COORD ROT Функция Coord Rot активна только тогда, когда наклон происходит исключительно вокруг оси инструмента, например, SPC +45 для оси инструмента Z. Как только для выполнения требуется подключение второй оси, автоматически активируется TABLE ROT. Если функция TABLE ROT используется в сочетании с разворотом плоскости обработки и углом поворота 0, ЧПУ поворачивает стол на угол, определенный для разворота плоскости обработки. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 469
