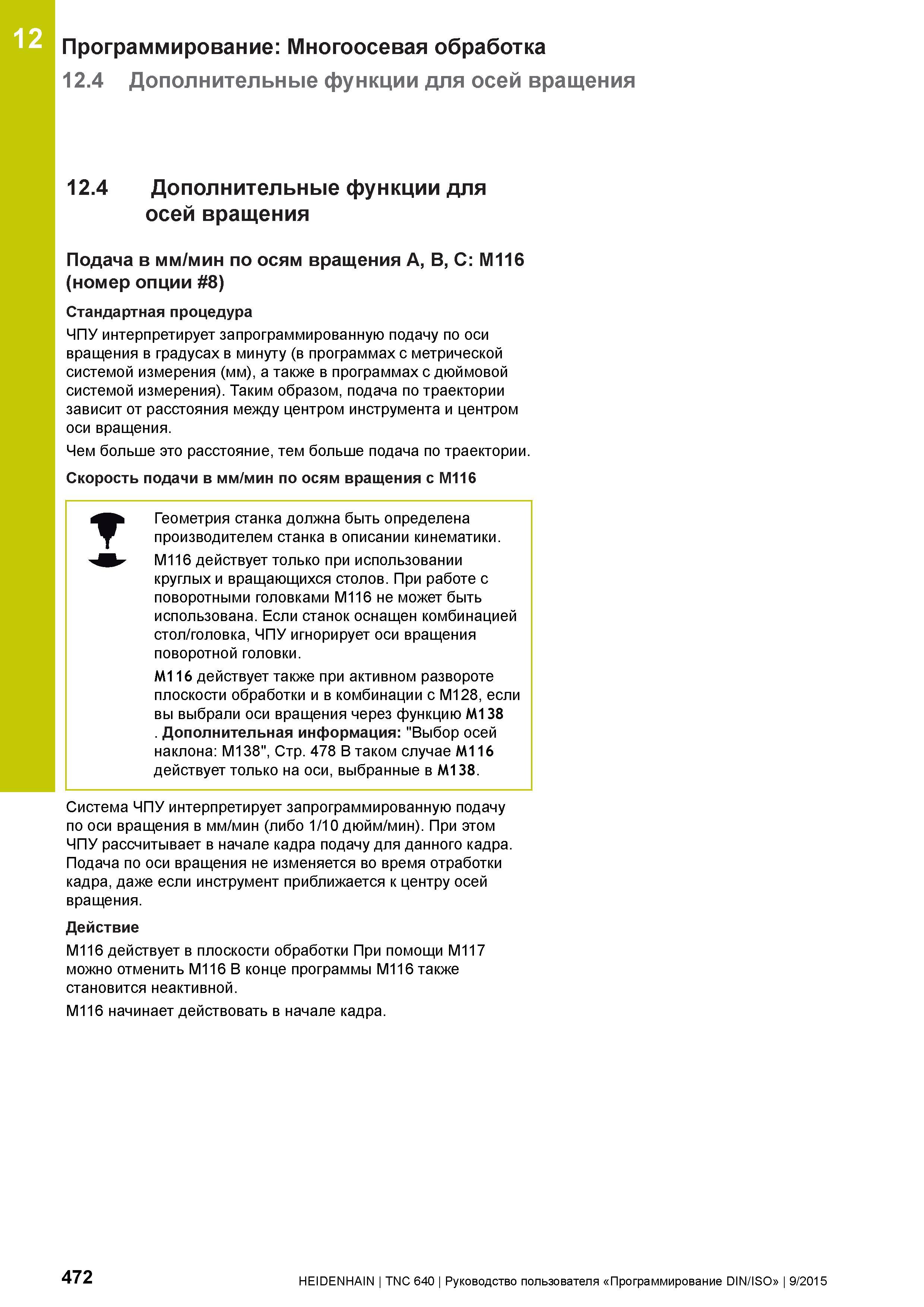

472 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.472

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 472 0472 Lab2u

12 Программирование: Многоосевая обработка 12.4 Дополнительные функции для осей вращения 12.4 Дополнительные функции для осей вращения Подача в мм/мин по осям вращения A, B, C: M116 (номер опции 8) Стандартная процедура ЧПУ интерпретирует запрограммированную подачу по оси вращения в градусах в минуту (в программах с метрической системой измерения (мм), а также в программах с дюймовой системой измерения). Таким образом, подача по траектории зависит от расстояния между центром инструмента и центром оси вращения. Чем больше это расстояние, тем больше подача по траектории. Скорость подачи в мм/мин по осям вращения с M116 Геометрия станка должна быть определена производителем станка в описании кинематики. M116 действует только при использовании круглых и вращающихся столов. При работе с поворотными головками M116 не может быть использована. Если станок оснащен комбинацией стол/головка, ЧПУ игнорирует оси вращения поворотной головки. M116 действует также при активном развороте плоскости обработки и в комбинации с М128, если вы выбрали оси вращения через функцию M138 . Дополнительная информация: "Выбор осей наклона: M138", Стр. 478 В таком случае M116 действует только на оси, выбранные в M138. Система ЧПУ интерпретирует запрограммированную подачу по оси вращения в мм/мин (либо 1/10 дюйм/мин). При этом ЧПУ рассчитывает в начале кадра подачу для данного кадра. Подача по оси вращения не изменяется во время отработки кадра, даже если инструмент приближается к центру осей вращения. Действие M116 действует в плоскости обработки При помощи М117 можно отменить М116 В конце программы M116 также становится неактивной. M116 начинает действовать в начале кадра. т 472 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
