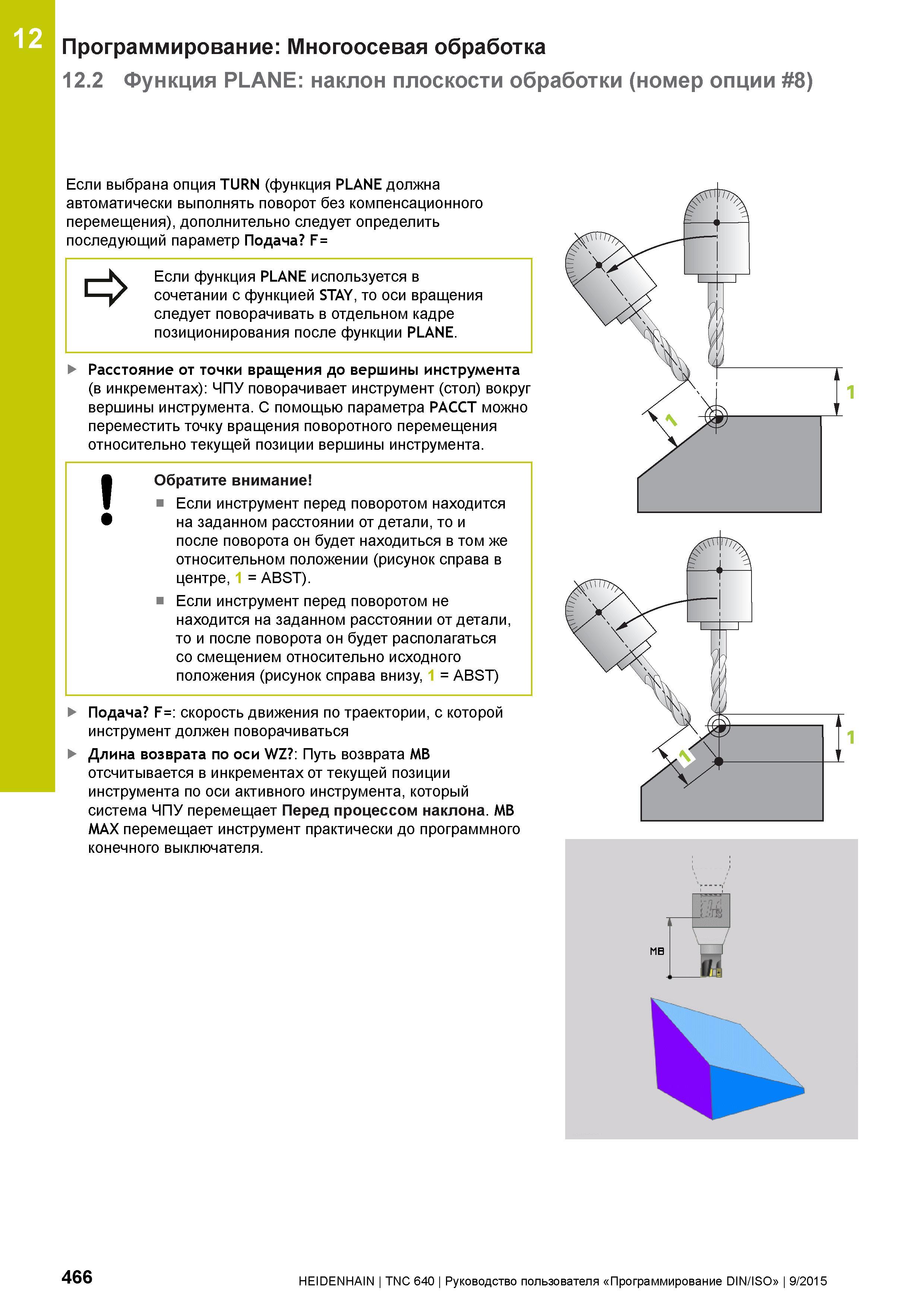

Программирование: Многоосевая обработка 12.2 Функция PLANE: наклон плоскости обработки (номер опции 8) 12 Если выбрана опция TURN (функция PLANE должна автоматически выполнять поворот без компенсационного перемещения), дополнительно следует определить последующий параметр Подача F= => Если функция PLANE используется в сочетании с функцией STAY, то оси вращения следует поворачивать в отдельном кадре позиционирования после функции PLANE. Расстояние от точки вращения до вершины инструмента (в инкрементах): ЧПУ поворачивает инструмент (стол) вокруг вершины инструмента. С помощью параметра РАССТ можно переместить точку вращения поворотного перемещения относительно текущей позиции вершины инструмента. Обратите внимание Если инструмент перед поворотом находится на заданном расстоянии от детали, то и после поворота он будет находиться в том же относительном положении (рисунок справа в центре, 1 = ABST). Если инструмент перед поворотом не находится на заданном расстоянии от детали, то и после поворота он будет располагаться со смещением относительно исходного положения (рисунок справа внизу, 1 = ABST) Подача F=: скорость движения по траектории, с которой инструмент должен поворачиваться Длина возврата по оси WZ : Путь возврата MB отсчитывается в инкрементах от текущей позиции инструмента по оси активного инструмента, который система ЧПУ перемещает Перед процессом наклона. MB MAX перемещает инструмент практически до программного конечного выключателя. 466 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
