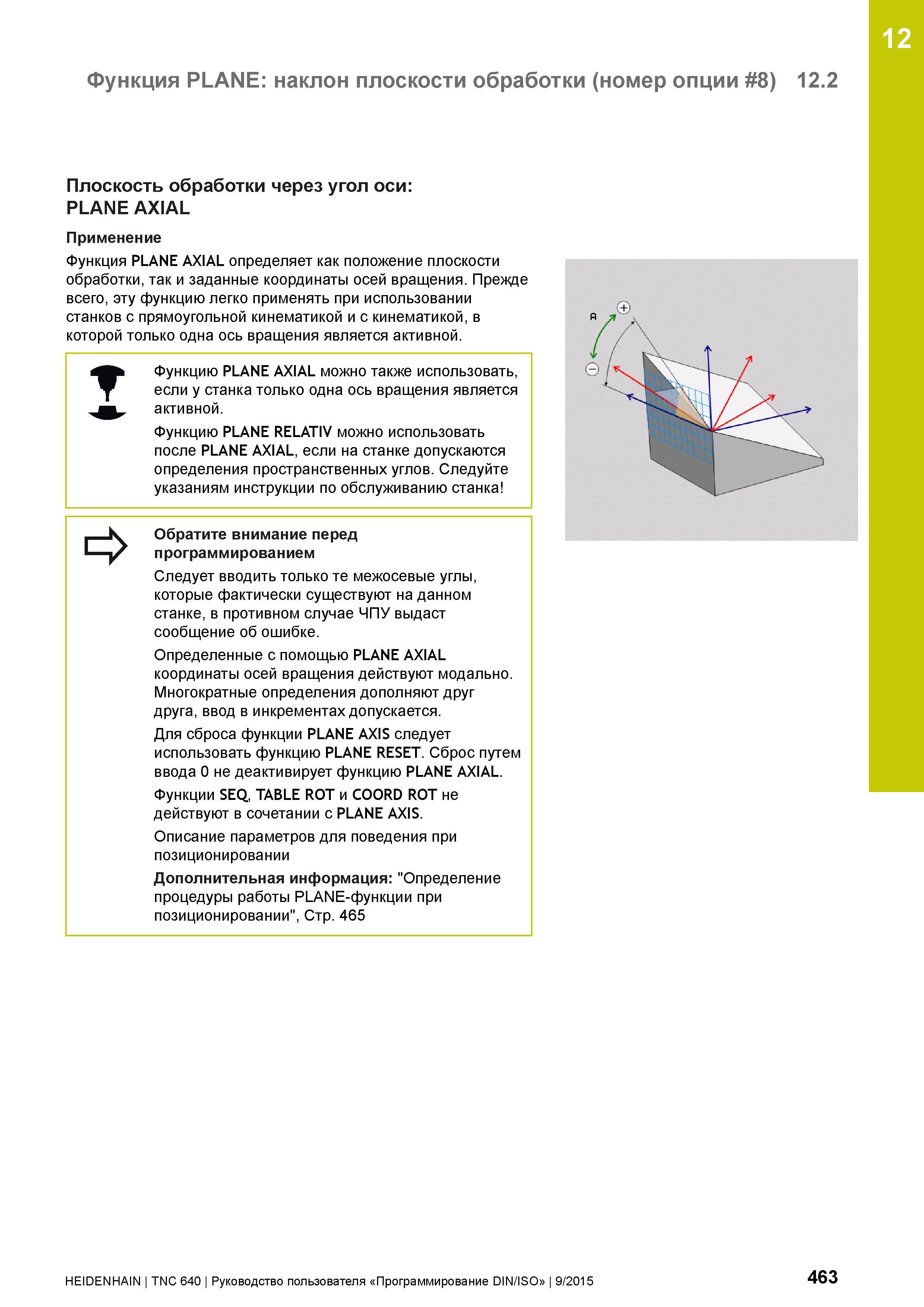

12 Функция PLANE: наклон плоскости обработки (номер опции 8) 12.2 Плоскость обработки через угол оси: PLANE AXIAL Применение Функция PLANE AXIAL определяет как положение плоскости обработки, так и заданные координаты осей вращения. Прежде всего, эту функцию легко применять при использовании станков с прямоугольной кинематикой и с кинематикой, в которой только одна ось вращения является активной. Функцию PLANE AXIAL можно также использовать, если у станка только одна ось вращения является активной. Функцию PLANE RELATIV можно использовать после PLANE AXIAL, если на станке допускаются определения пространственных углов. Следуйте указаниям инструкции по обслуживанию станка К Обратите внимание перед программированием Следует вводить только те межосевые углы, которые фактически существуют на данном станке, в противном случае ЧПУ выдаст сообщение об ошибке. Определенные с помощью PLANE AXIAL координаты осей вращения действуют модально. Многократные определения дополняют друг друга, ввод в инкрементах допускается. Для сброса функции PLANE AXIS следует использовать функцию PLANE RESET. Сброс путем ввода 0 не деактивирует функцию PLANE AXIAL. Функции SEQ, TABLE ROT и COORD ROT не действуют в сочетании с PLANE AXIS. Описание параметров для поведения при позиционировании Дополнительная информация: "Определение процедуры работы PLANE-функции при позиционировании", Стр. 465 т HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 463
