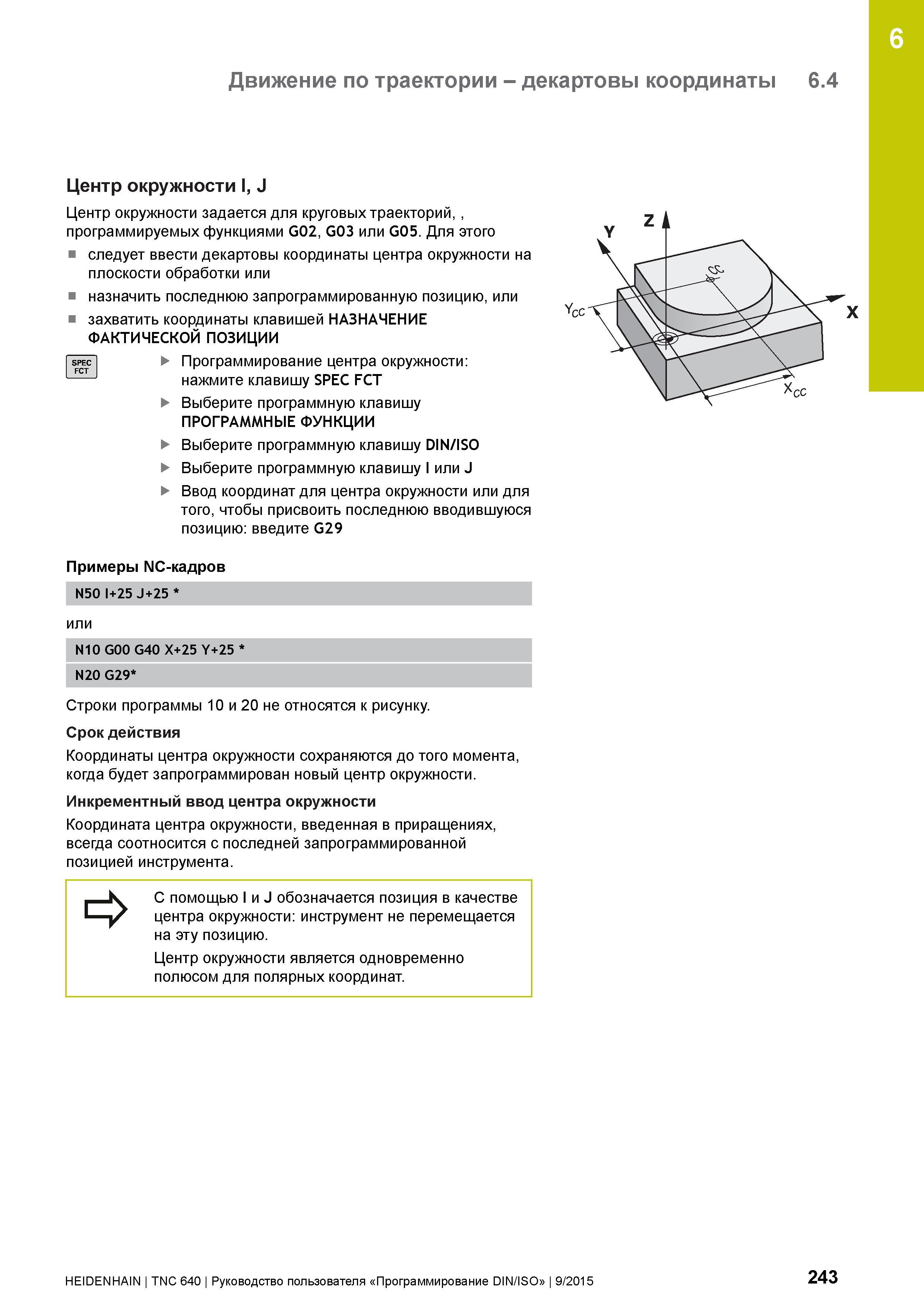

6 Движение по траектории - декартовы координаты 6.4 Центр окружности I, J Центр окружности задается для круговых траекторий, , программируемых функциями G02, G03 или G05. Для этого следует ввести декартовы координаты центра окружности на плоскости обработки или назначить последнюю запрограммированную позицию, или захватить координаты клавишей НАЗНАЧЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ Программирование центра окружности: нажмите клавишу SPEC FCT Выберите программную клавишу ПРОГРАММНЫЕ ФУНКЦИИ Выберите программную клавишу DIN/ISO Выберите программную клавишу I или J Ввод координат для центра окружности или для того, чтобы присвоить последнюю вводившуюся позицию: введите G29 SPEC FCT Примеры NC-кадров N50 I+25 J+25 или N10 G00 G40 X+25 Y+25 N20 G29 Строки программы 10 и 20 не относятся к рисунку. Срок действия Координаты центра окружности сохраняются до того момента, когда будет запрограммирован новый центр окружности. Инкрементный ввод центра окружности Координата центра окружности, введенная в приращениях, всегда соотносится с последней запрограммированной позицией инструмента. С помощью I и J обозначается позиция в качестве центра окружности: инструмент не перемещается на эту позицию. Центр окружности является одновременно полюсом для полярных координат. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 243
