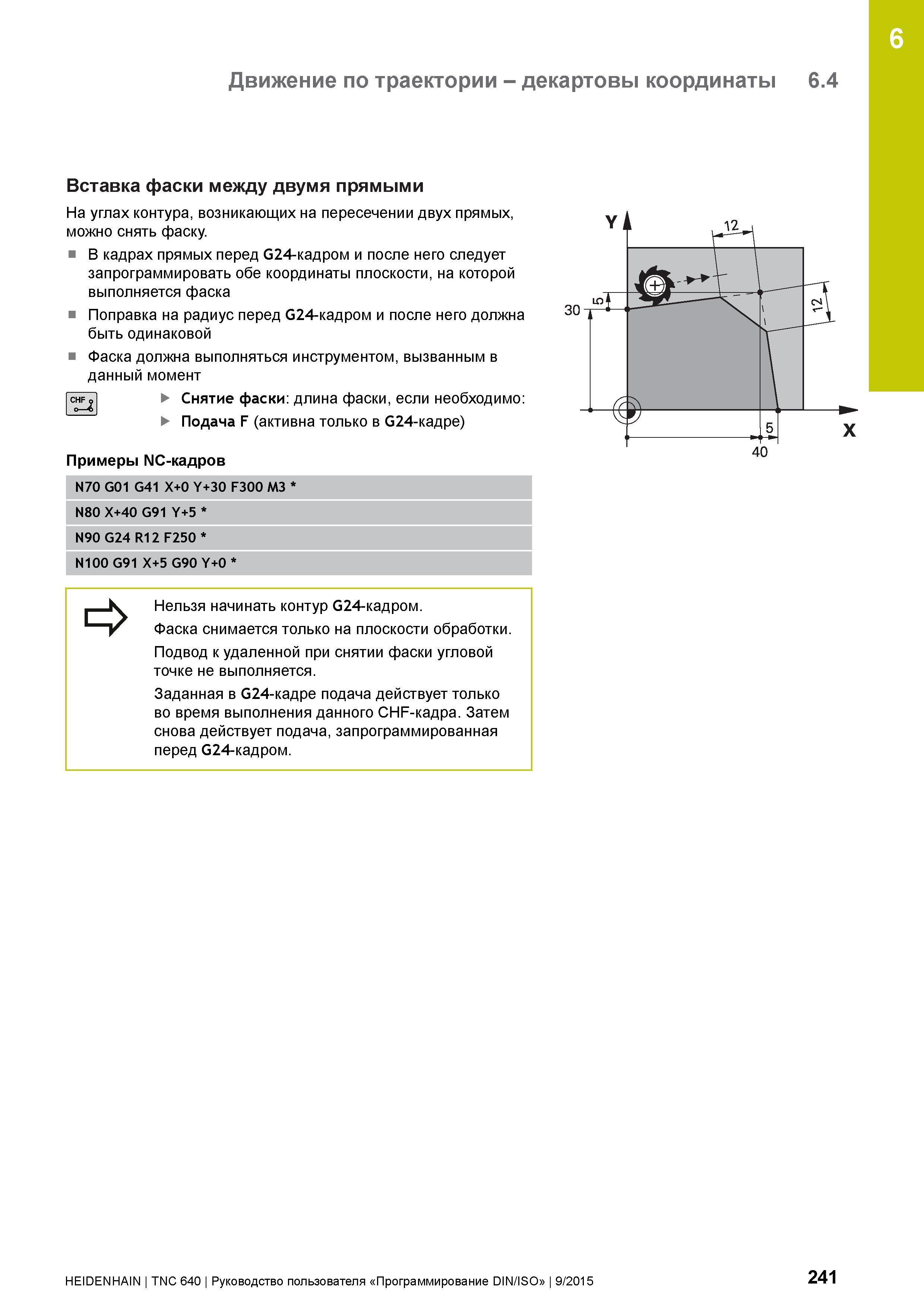

6 Движение по траектории - декартовы координаты 6.4 Вставка фаски между двумя прямыми На углах контура, возникающих на пересечении двух прямых, можно снять фаску. В кадрах прямых перед 624-кадром и после него следует запрограммировать обе координаты плоскости, на которой выполняется фаска Поправка на радиус перед 624-кадром и после него должна быть одинаковой Фаска должна выполняться инструментом, вызванным в данный момент Снятие фаски: длина фаски, если необходимо: Подача F (активна только в 624-кадре) 30 Примеры NC-кадров N70 G01 G41 X+0 Y+30 F300 M3 N80 X+40 G91 Y+5 N90 G24 R12 F250 N100 G91 X+5 G90 Y+0 Нельзя начинать контур С24-кадром. Фаска снимается только на плоскости обработки. Подвод к удаленной при снятии фаски угловой точке не выполняется. Заданная в 624-кадре подача действует только во время выполнения данного CHF-кадра. Затем снова действует подача, запрограммированная перед С24-кадром. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 241
