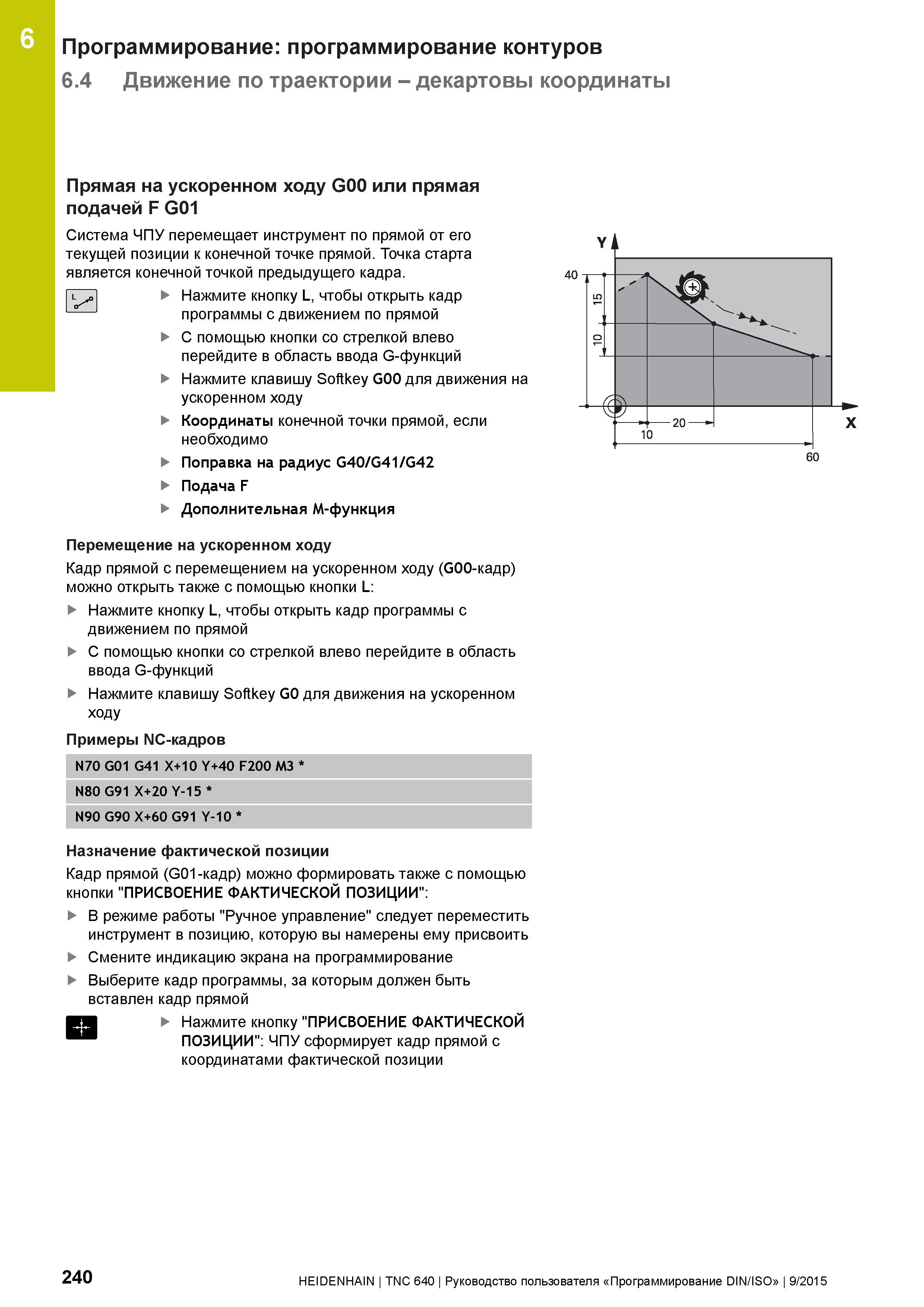

240 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.240

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 240 0240 Lab2u

6 Программирование: программирование контуров 6.4 Движение по траектории - декартовы координаты L ° Прямая на ускоренном ходу G00 или прямая подачей F G01 Система ЧПУ перемещает инструмент по прямой от его текущей позиции к конечной точке прямой. Точка старта является конечной точкой предыдущего кадра. Нажмите кнопку L, чтобы открыть кадр программы с движением по прямой С помощью кнопки со стрелкой влево перейдите в область ввода G-функций Нажмите клавишу Softkey G00 для движения на ускоренном ходу Координаты конечной точки прямой, если необходимо Поправка на радиус G40/G41/G42 Подача F Дополнительная M-функция Перемещение на ускоренном ходу Кадр прямой с перемещением на ускоренном ходу 00-кадр) можно открыть также с помощью кнопки L: Нажмите кнопку L, чтобы открыть кадр программы с движением по прямой С помощью кнопки со стрелкой влево перейдите в область ввода G-функций Нажмите клавишу Softkey G0 для движения на ускоренном ходу Примеры NC-кадров N70 G01 G41 X+10 Y+40 F200 M3 N80 G91 X+20 Y-15 N90 G90 X+60 G91 Y-10 Назначение фактической позиции Кадр прямой 01-кадр) можно формировать также с помощью кнопки "ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ": В режиме работы "Ручное управление" следует переместить инструмент в позицию, которую вы намерены ему присвоить Смените индикацию экрана на программирование Выберите кадр программы, за которым должен быть вставлен кадр прямой Нажмите кнопку "ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ": ЧПУ сформирует кадр прямой с координатами фактической позиции + 240 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
