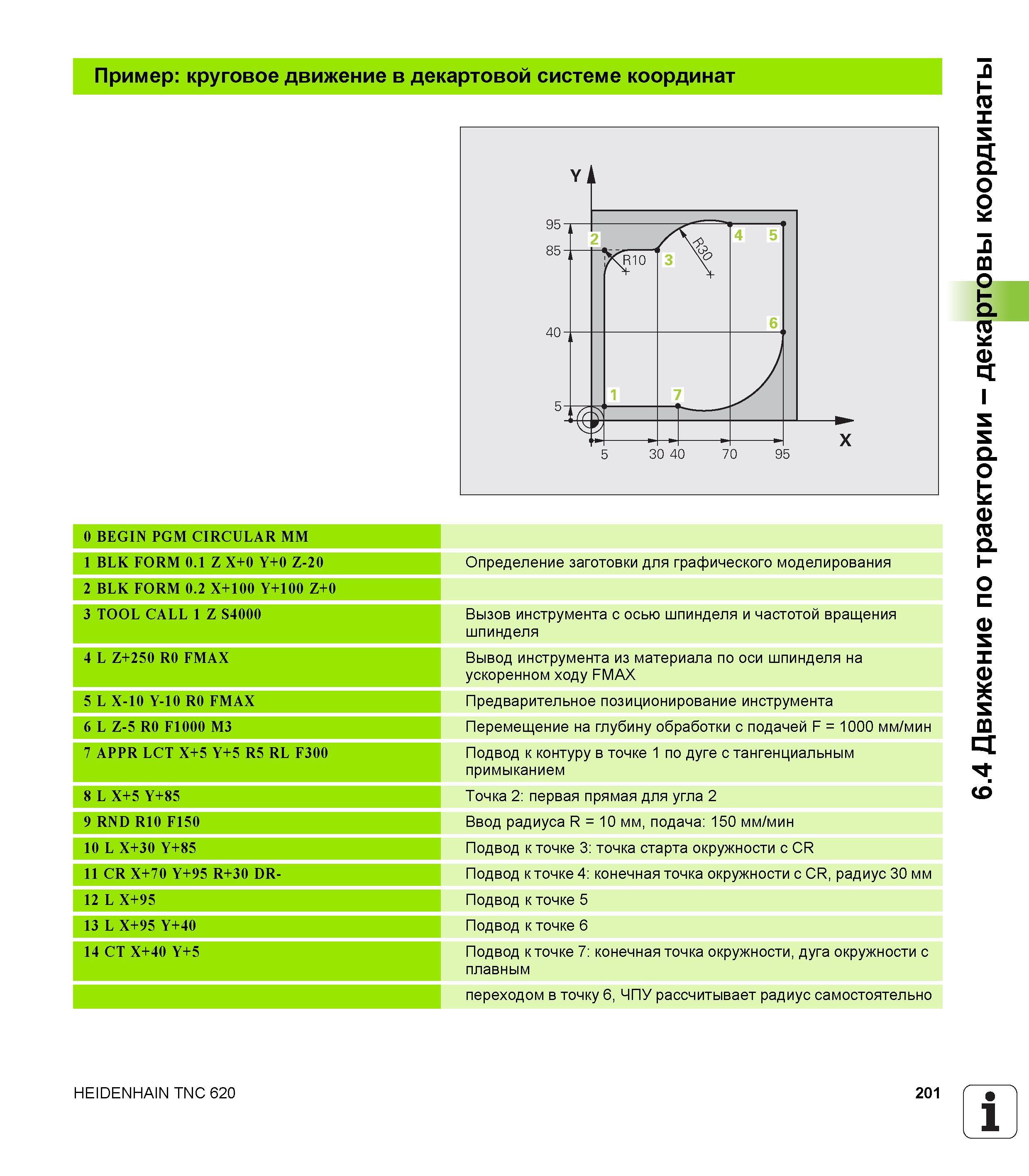

Пример программирования управляющей программы Круговое движение в декартовой системе координат 0 BEGIN PGM CIRCULAR MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Определение заготовки для графического моделирования 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 1 Z S4000 Вызов инструмента с осью шпинделя и частотой вращения шпинделя 4 L Z+250 R0 FMAX Вывод инструмента из материала по оси шпинделя на ускоренном ходу FMAX 5 L X-10 Y-10 R0 FMAX Предварительное позиционирование инструмента 6 L Z-5 R0 F1000 M3 Перемещение на глубину обработки с подачей F = 1000 мм/мин 7 APPR LCT X+5 Y+5 R5 RL F300 Подвод к контуру в точке 1 по дуге с тангенциальным примыканием 8 L X+5 Y+85 Точка 2 первая прямая для угла 2 9 RND R10 F150 Ввод радиуса R = 10 мм, подача 150 мм/мин 10 L X+30 Y+85 Подвод к точке 3 точка старта окружности с CR 11 CR X+70 Y+95 R+30 DR- Подвод к точке 4 конечная точка окружности с CR, радиус 30 мм 12 L X+95 Подвод к точке 5 13 L X+95 Y+40 Подвод к точке 6 14 CT X+40 Y+5 Подвод к точке 7 конечная точка окружности, дуга окружности с плавным переходом в точку 6, ЧПУ рассчитывает радиус самостоятельно HEIDENHAIN TNC 620 201 1 6.4 Движение по траектории - декартовы координаты
