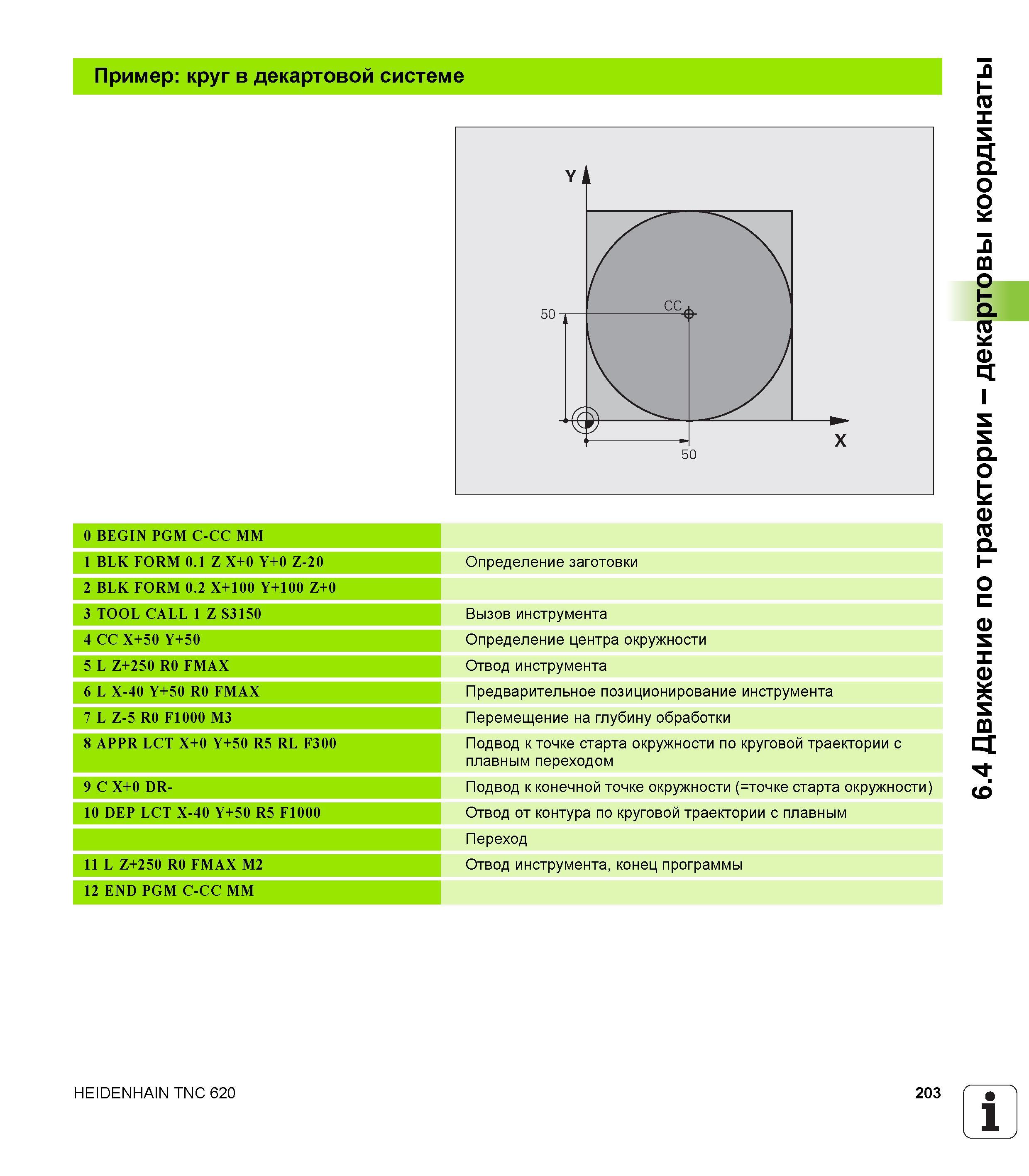

Пример программирования управляющей ЧПУ программы Круг в декартовой системе 0 BEGIN PGM C-CC MM 1 BLK FORM 0 1 Z X+0 Y+0 Z-20 2 BLK FORM 0 2 X+100

Пример программирования управляющей ЧПУ программы Круг в декартовой системе 0 BEGIN PGM C-CC MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 1 Z S3150 4 CC X+50 Y+50 5 L Z+250 R0 FMAX 6 L X-40 Y+50 R0 FMAX 7 L Z-5 R0 F1000 M3 8 APPR LCT X+0 Y+50 R5 RL F300 9 C X+0 DR- 10 DEP LCT X-40 Y+50 R5 F1000 11 L Z+250 R0 FMAX M2 12 END PGM C-CC MM Определение заготовки Вызов инструмента Определение центра окружности Отвод инструмента Предварительное позиционирование инструмента Перемещение на глубину обработки Подвод к точке старта окружности по круговой траектории с плавным переходом Подвод к конечной точке окружности (=точке старта окружности) Отвод от контура по круговой траектории с плавным Переход Отвод инструмента, конец программы HEIDENHAIN TNC 620 203 1 6.4 Движение по траектории - декартовы координаты
