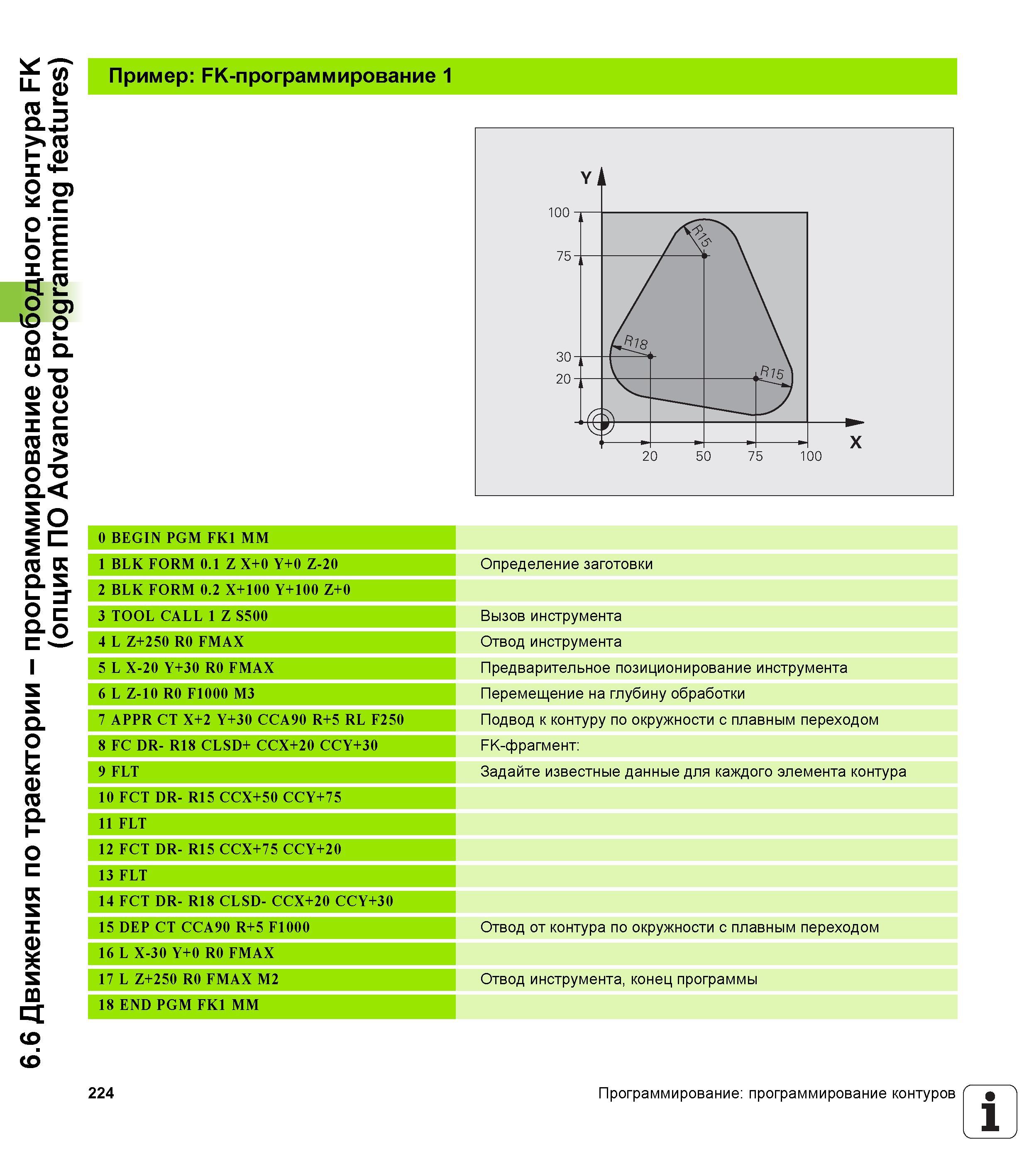

Пример 1 составления управляющей программы ЧПУ с ипользованием FK-программирования 1 0 BEGIN PGM FK1 MM 1 BLK FORM 0 1 Z X+0 Y+0 Z-20 Определение з

Пример 1 составления управляющей программы ЧПУ с ипользованием FK-программирования 1 0 BEGIN PGM FK1 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Определение заготовки 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 1 Z S500 Вызов инструмента 4 L Z+250 R0 FMAX Отвод инструмента 5 L X-20 Y+30 R0 FMAX Предварительное позиционирование инструмента 6 L Z-10 R0 F1000 M3 Перемещение на глубину обработки 7 APPR CT X+2 Y+30 CCA90 R+5 RL F250 Подвод к контуру по окружности с плавным переходом 8 FC DR- R18 CLSD+ CCX+20 CCY+30 FK-фрагмент 9 FLT Задайте известные данные для каждого элемента контура 10 FCT DR- R15 CCX+50 CCY+75 11 FLT 12 FCT DR- R15 CCX+75 CCY+20 13 FLT 14 FCT DR- R18 CLSD- CCX+20 CCY+30 15 DEP CT CCA90 R+5 F1000 Отвод от контура по окружности с плавным переходом 16 L X-30 Y+0 R0 FMAX 17 L Z+250 R0 FMAX M2 Отвод инструмента, конец программы 18 END PGM FK1 MM 224 Программирование программирование контуров 1 6.6 Движения по траектории - программирование свободного контура FK (опция ПО Advanced programming features)
