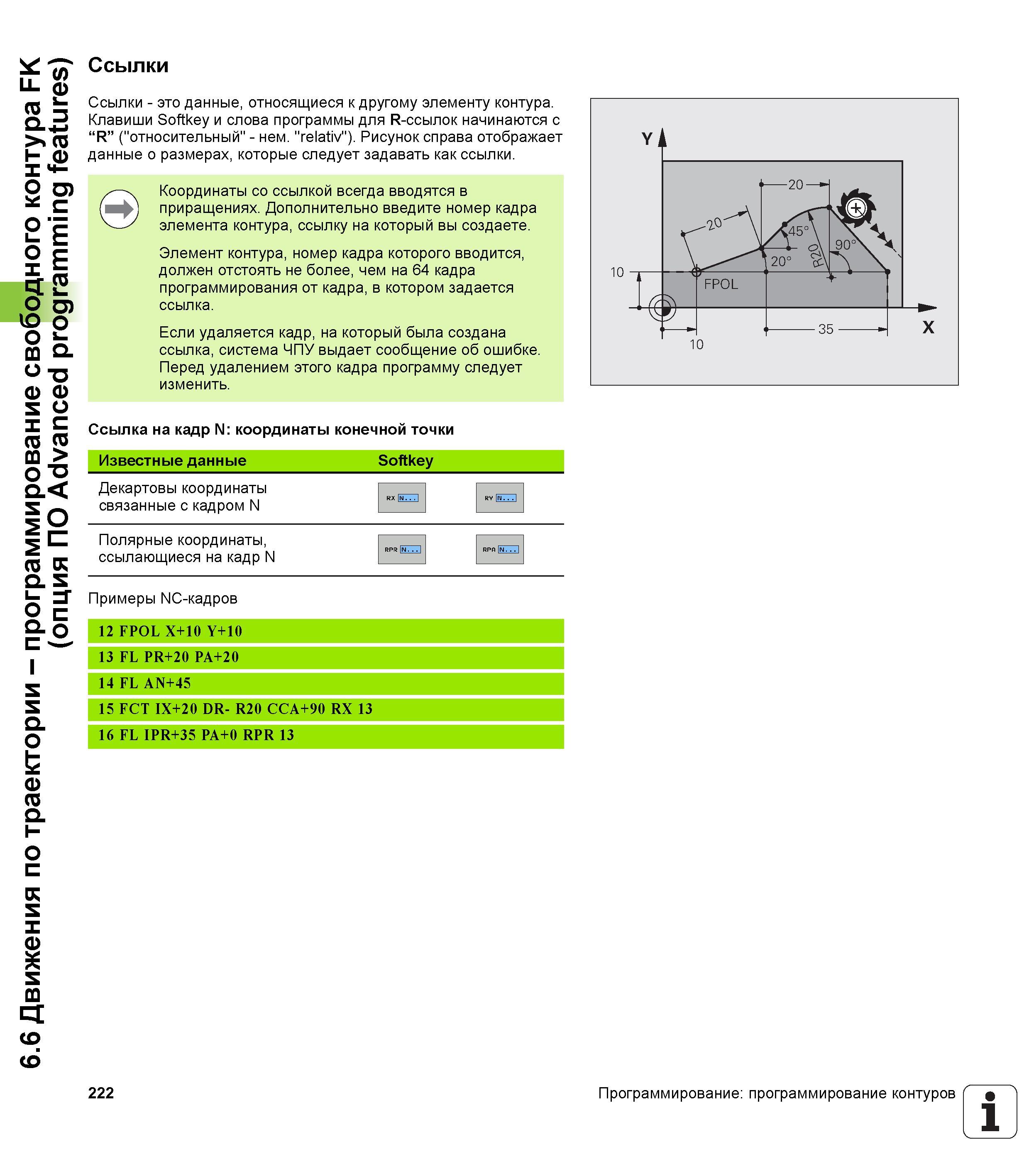

Координаты со ссылкой всегда вводятся в приращениях. Дополнительно введите номер кадра элемента контура, ссылку на который вы создаете. Элемент контура, номер кадра которого вводится, должен отстоять не более, чем на 64 кадра программирования от кадра, в котором задается ссылка. Если удаляется кадр, на который была создана ссылка, система ЧПУ выдает сообщение об ошибке. Перед удалением этого кадра программу следует изменить. Ссылка на кадр N координаты конечной точки Известные данные Softkey Декартовы координаты связанные с кадром N Полярные координаты , ссылающиеся на кадр N Примеры NC-кадров 12 FPOL X+10 Y+10 13 FL PR+20 PA+20 14 FL AN+45 15 FCT IX+20 DR- R20 CCA+90 RX 13 16 FL IPR+35 PA+0 RPR 13 222 Программирование программирование контуров 1 6.6 Движения по траектории - программирование свободного контура FK (опция ПО Advanced programming features) Ссылки Ссылки - это данные, относящиеся к другому элементу контура. Клавиши Softkey и слова программы для R-ссылок начинаются с “R” ("относительный" - нем. "relativ"). Рисунок справа отображает данные о размерах, которые следует задавать как ссылки.
