Как для свободных прямых, так и для свободных круговых траекторий можно ввести координаты вспомогательных точек, лежащих на контуре или рядом с ним

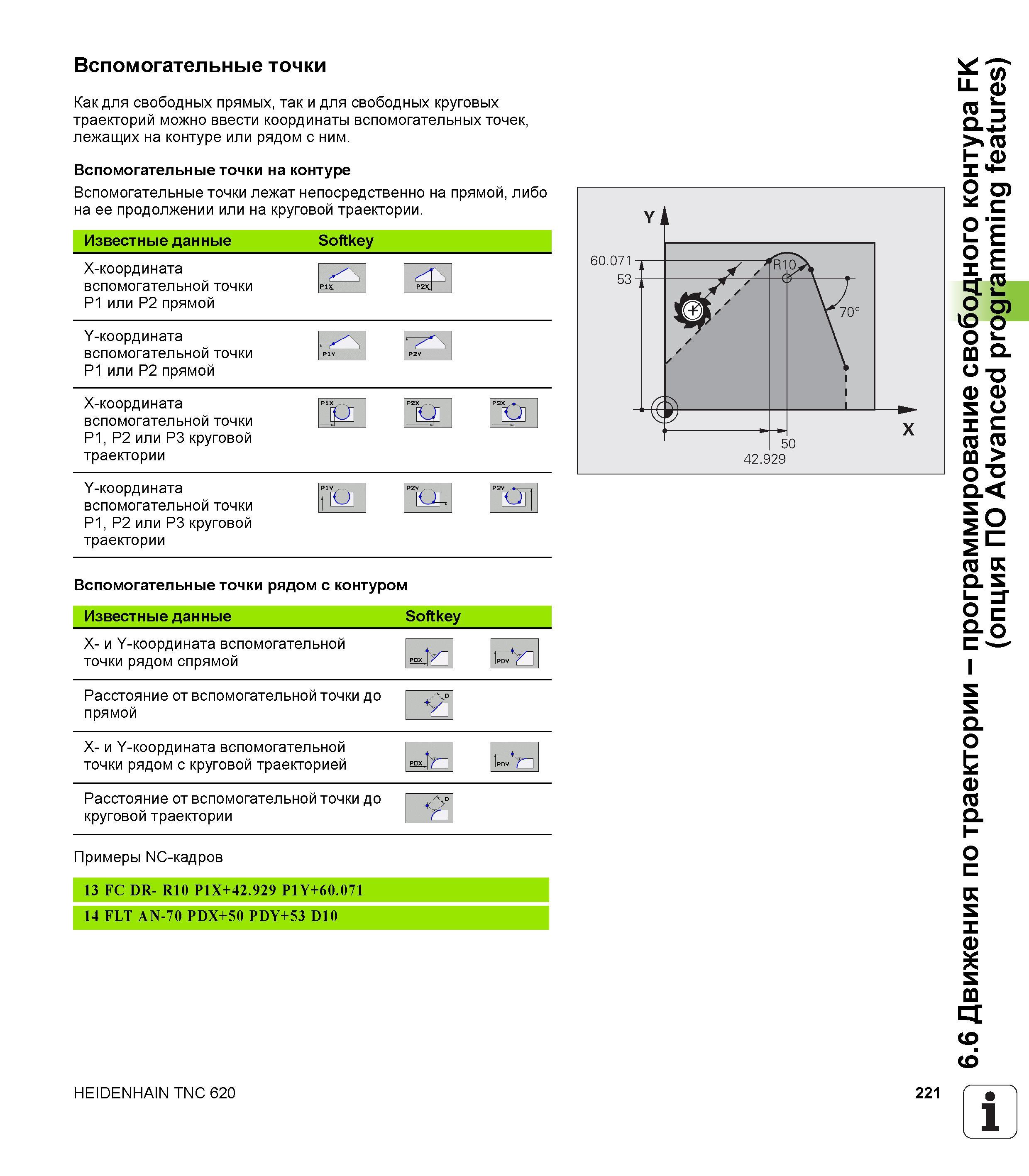

Как для свободных прямых, так и для свободных круговых траекторий можно ввести координаты вспомогательных точек, лежащих на контуре или рядом с ним. Вспомогательные точки на контуре Вспомогательные точки лежат непосредственно на прямой, либо на ее продолжении или на круговой траектории. Известные данные Softkey X-координата вспомогательной точки P1 или P2 прямой Y-координата вспомогательной точки P1 или P2 прямой X-координата вспомогательной точки P1, P2 или P3 круговой траектории Р1Х Р2Х Y-координата вспомогательной точки P1, P2 или P3 круговой траектории V P3V <2 Вспомогательные точки рядом с контуром Известные данные Softkey X- и Y-координата вспомогательной точки рядом спрямой PDX Irdv Расстояние от вспомогательной точки до прямой _Z X- и Y-координата вспомогательной точки рядом с круговой траекторией Расстояние от вспомогательной точки до круговой траектории Примеры NC-кадров 13 FC DR- R10 P1X+42.929 P1Y+60.071 14 FLT AN-70 PDX+50 PDY+53 D10 HEIDENHAIN TNC 620 221 6.6 Движения по траектории - программирование свободного контура FK (опция ПО Advanced programming features) Вспомогательные точки
