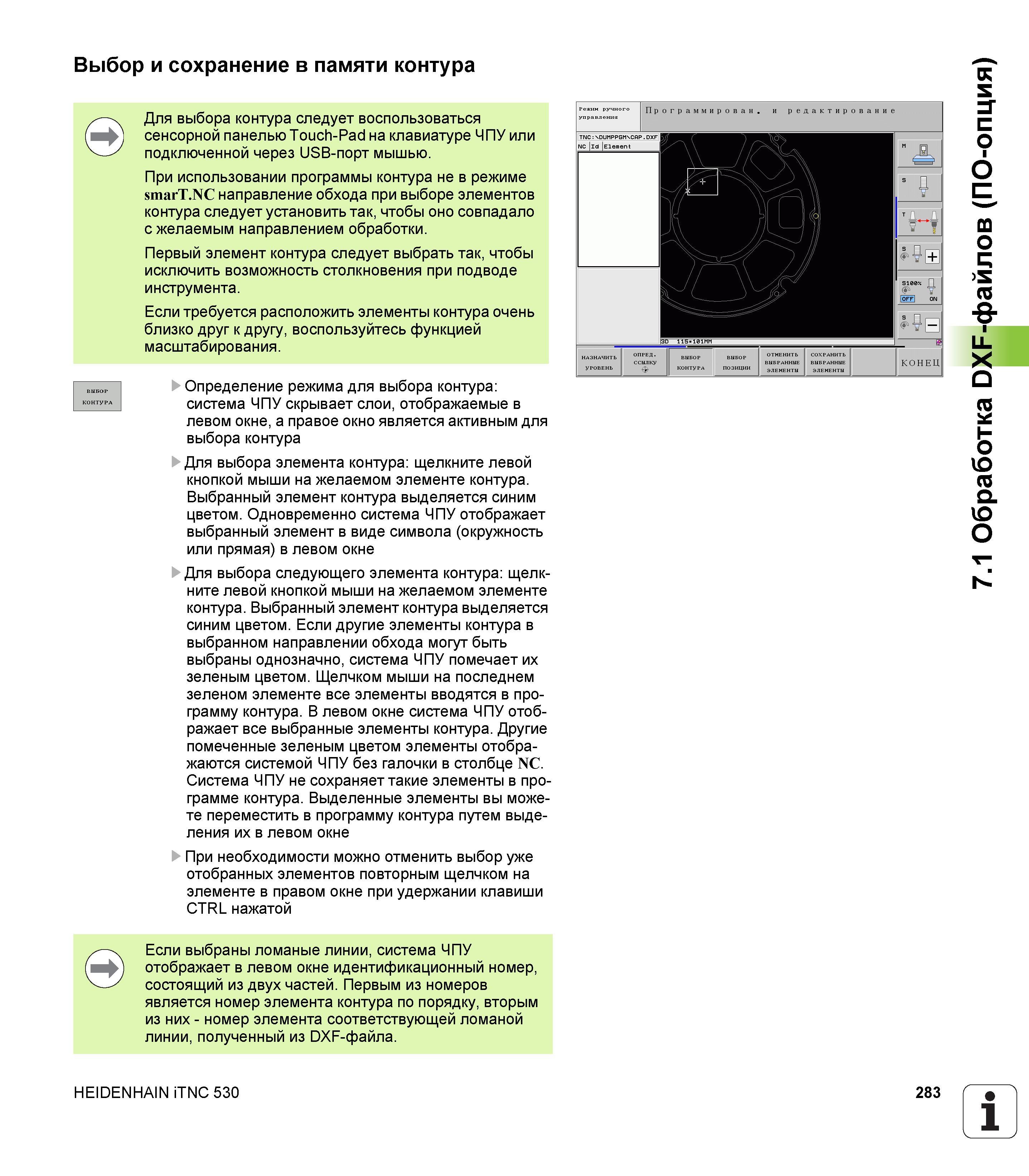

Выбор и сохранение в памяти контура Для выбора контура следует воспользоваться сенсорной панелью Touch-Pad на клавиатуре ЧПУ или подключенной через USB-порт мышью. При использовании программы контура не в режиме smarT.NC направление обхода при выборе элементов контура следует установить так, чтобы оно совпадало с желаемым направлением обработки. Первый элемент контура следует выбрать так, чтобы исключить возможность столкновения при подводе инструмента. Если требуется расположить элементы контура очень близко друг к другу, воспользуйтесь функцией масштабирования. Определение режима для выбора контура: система ЧПУ скрывает слои, отображаемые в левом окне, а правое окно является активным для выбора контура Для выбора элемента контура: щелкните левой кнопкой мыши на желаемом элементе контура. Выбранный элемент контура выделяется синим цветом. Одновременно система ЧПУ отображает выбранный элемент в виде символа (окружность или прямая) в левом окне Для выбора следующего элемента контура: щелкните левой кнопкой мыши на желаемом элементе контура. Выбранный элемент контура выделяется синим цветом. Если другие элементы контура в выбранном направлении обхода могут быть выбраны однозначно, система ЧПУ помечает их зеленым цветом. Щелчком мыши на последнем зеленом элементе все элементы вводятся в программу контура. В левом окне система ЧПУ отображает все выбранные элементы контура. Другие помеченные зеленым цветом элементы отображаются системой ЧПУ без галочки в столбце NC. Система ЧПУ не сохраняет такие элементы в программе контура. Выделенные элементы вы можете переместить в программу контура путем выделения их в левом окне При необходимости можно отменить выбор уже отобранных элементов повторным щелчком на элементе в правом окне при удержании клавиши CTRL нажатой Если выбраны ломаные линии, система ЧПУ отображает в левом окне идентификационный номер, состоящий из двух частей. Первым из номеров является номер элемента контура по порядку, вторым из них - номер элемента соответствующей ломаной линии, полученный из DXF-файла. HEIDENHAIN iTNC 530 283 1 7.1 Обработка DXF-файлов (ПО-опция)
