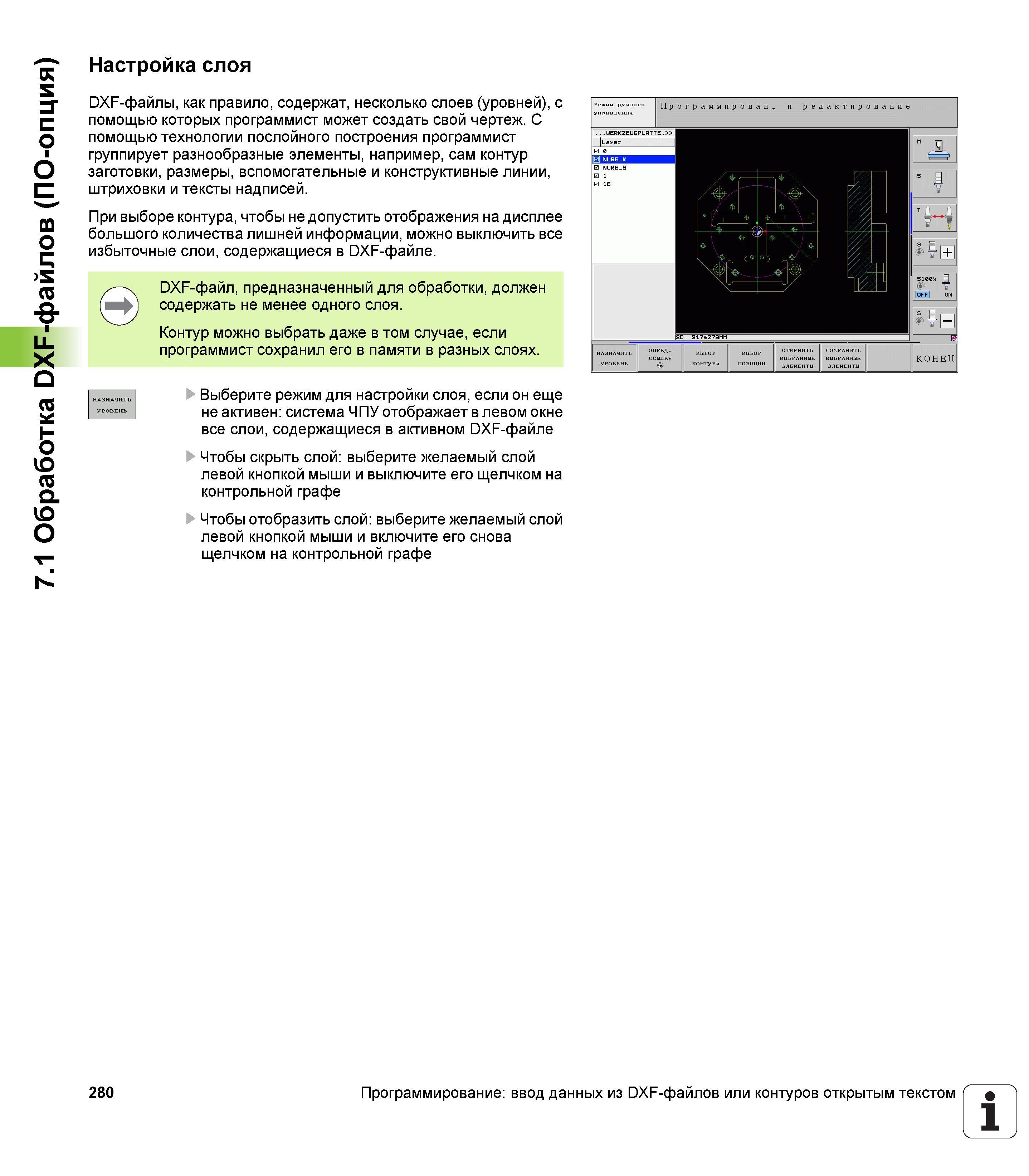

С помощью технологии послойного построения программист группирует разнообразные элементы, например, сам контур заготовки, размеры, вспомогательные и конструктивные линии, штриховки и тексты надписей. При выборе контура, чтобы не допустить отображения на дисплее большого количества лишней информации, можно выключить все избыточные слои, содержащиеся в DXF-файле. DXF-файл, предназначенный для обработки, должен содержать не менее одного слоя. Контур можно выбрать даже в том случае, если программист сохранил его в памяти в разных слоях. Выберите режим для настройки слоя, если он еще не активен: система ЧПУ отображает в левом окне все слои, содержащиеся в активном DXF-файле Чтобы скрыть слой: выберите желаемый слой левой кнопкой мыши и выключите его щелчком на контрольной графе Чтобы отобразить слой: выберите желаемый слой левой кнопкой мыши и включите его снова щелчком на контрольной графе 280 Программирование: ввод данных из DXF-файлов или контуров открытым текстом 1 7.1 Обработка DXF-файлов (ПО-опция) Настройка слоя DXF-файлы, как правило, содержат, несколько слоев (уровней), с помощью которых программист может создать свой чертеж.
