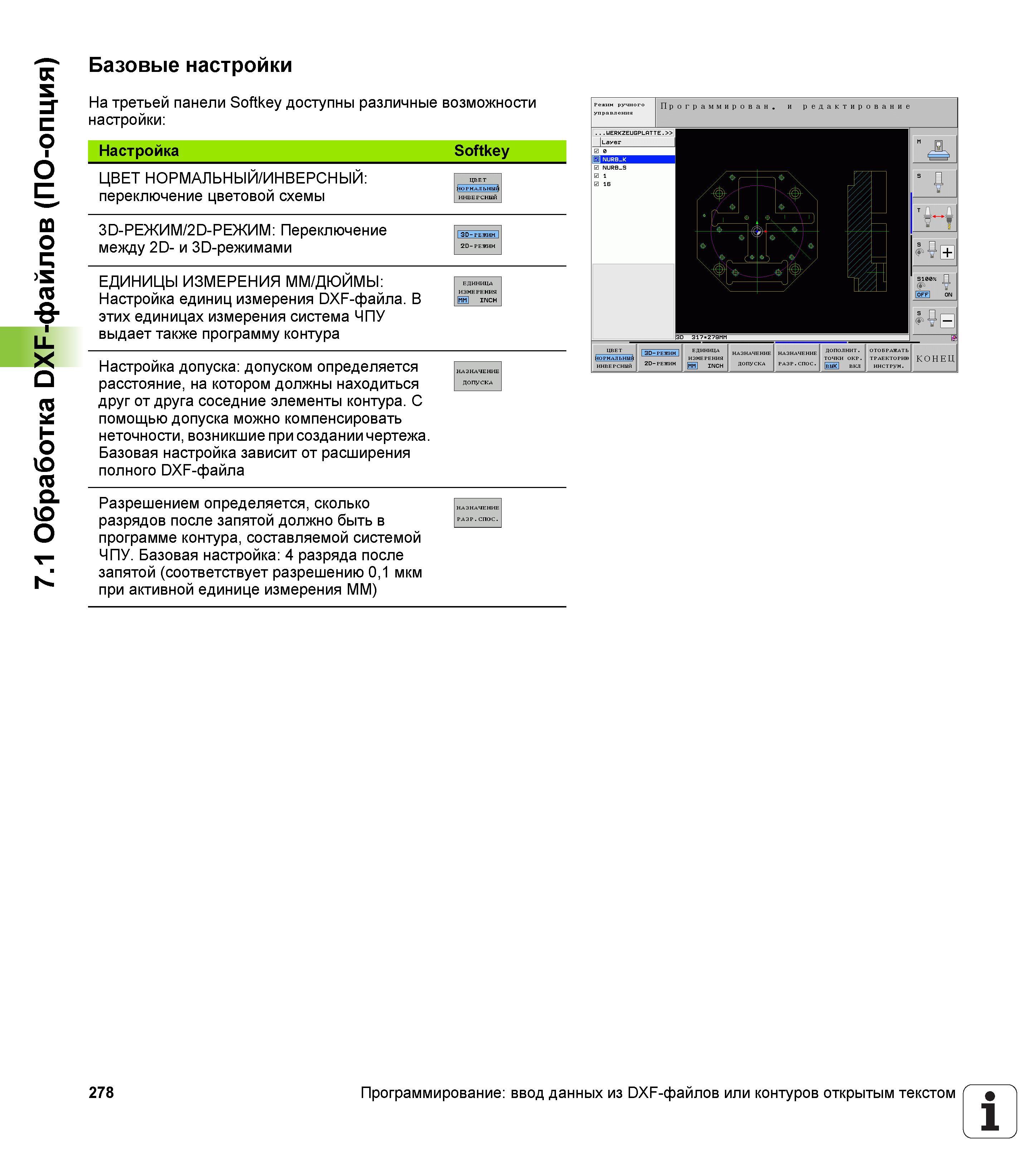

278 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.278 |
|||||
Базовые настройки На третьей панели Softkey доступны различные возможности настройки: Настройка Softkey ЦВЕТ НОРМАЛЬНЫИ/ИНВЕРСНЫИ: переключеБазовые настройки На третьей панели Softkey доступны различные возможности настройки: Настройка Softkey ЦВЕТ НОРМАЛЬНЫИ/ИНВЕРСНЫИ: переключение цветовой схемы 3D-РЕЖИМ/2й-РЕЖИМ: Переключение между 2D- и 3D-режимами ЕДИНИЦЫ ИЗМЕРЕНИЯ ММ/ДЮЙМЫ: Настройка единиц измерения DXF-файла. В этих единицах измерения система ЧПУ выдает также программу контура ЕДИНИЦА ИЗМЕРЕНИЯ 1ЙЙ1 INCH Настройка допуска: допуском определяется расстояние, на котором должны находиться друг от друга соседние элементы контура. С помощью допуска можно компенсировать неточности, возникшие при создании чертежа. Базовая настройка зависит от расширения полного DXF-файла Разрешением определяется, сколько разрядов после запятой должно быть в программе контура, составляемой системой ЧПУ. Базовая настройка: 4 разряда после запятой (соответствует разрешению 0,1 мкм при активной единице измерения ММ) Программирован. и редактирование 278 Программирование: ввод данных из DXF-файлов или контуров открытым текстом 1 7.1 Обработка DXF-файлов (ПО-опция) |
|||||
