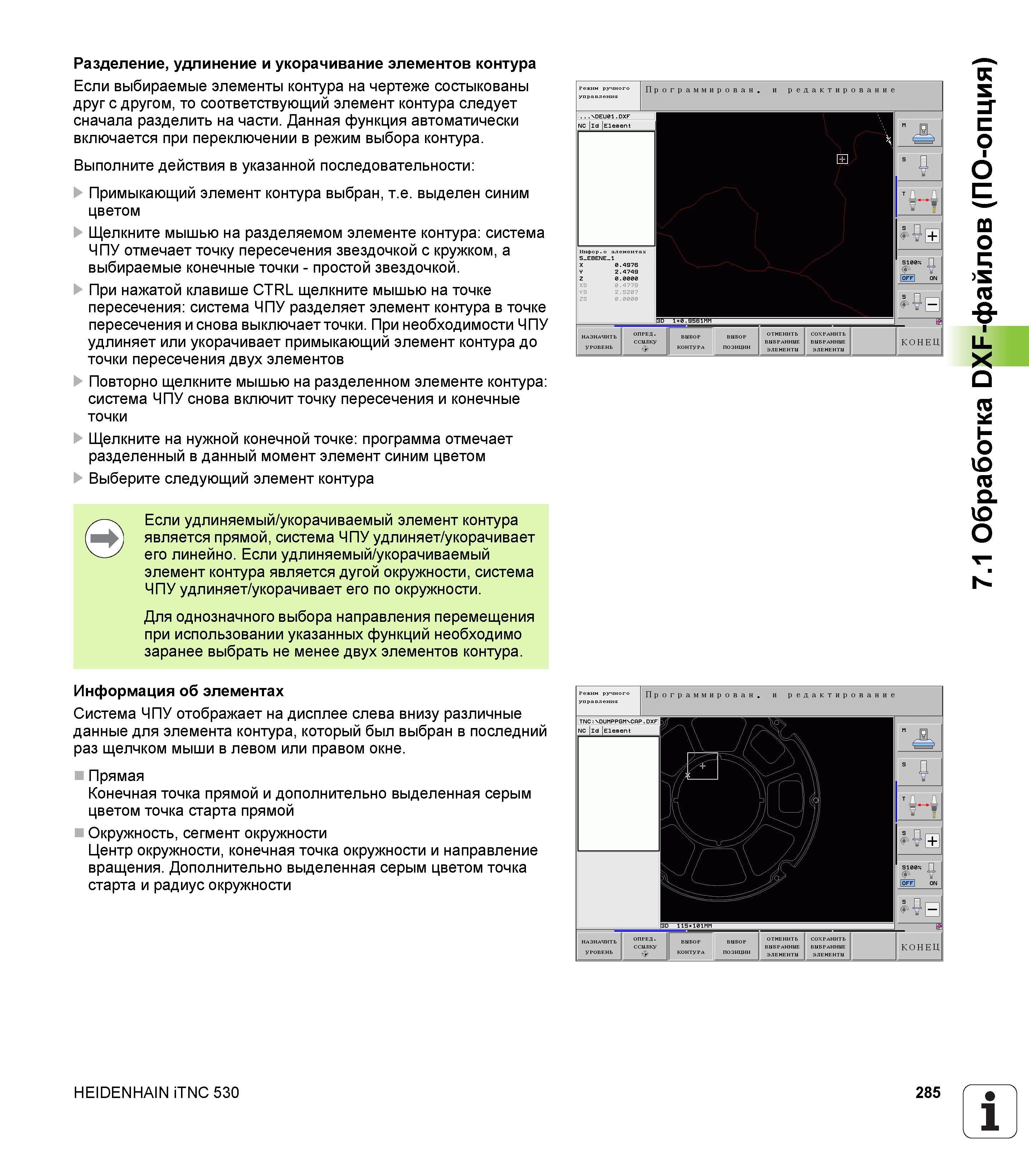

Разделение, удлинение и укорачивание элементов контура Если выбираемые элементы контура на чертеже состыкованы друг с другом, то соответству

Разделение, удлинение и укорачивание элементов контура Если выбираемые элементы контура на чертеже состыкованы друг с другом, то соответствующий элемент контура следует сначала разделить на части. Данная функция автоматически включается при переключении в режим выбора контура. Выполните действия в указанной последовательности: Примыкающий элемент контура выбран, т.е. выделен синим цветом Щелкните мышью на разделяемом элементе контура: система ЧПУ отмечает точку пересечения звездочкой с кружком, а выбираемые конечные точки - простой звездочкой. При нажатой клавише CTRL щелкните мышью на точке пересечения: система ЧПУ разделяет элемент контура в точке пересечения и снова выключает точки. При необходимости ЧПУ удлиняет или укорачивает примыкающий элемент контура до точки пересечения двух элементов Повторно щелкните мышью на разделенном элементе контура: система ЧПУ снова включит точку пересечения и конечные точки Щелкните на нужной конечной точке: программа отмечает разделенный в данный момент элемент синим цветом Выберите следующий элемент контура Программирован. и редактирование Если удлиняемый/укорачиваемый элемент контура является прямой, система ЧПУ удлиняет/укорачивает его линейно. Если удлиняемый/укорачиваемый элемент контура является дугой окружности, система ЧПУ удлиняет/укорачивает его по окружности. Для однозначного выбора направления перемещения при использовании указанных функций необходимо заранее выбрать не менее двух элементов контура. Информация об элементах Система ЧПУ отображает на дисплее слева внизу различные данные для элемента контура, который был выбран в последний раз щелчком мыши в левом или правом окне. Прямая Конечная точка прямой и дополнительно выделенная серым цветом точка старта прямой Окружность, сегмент окружности Центр окружности, конечная точка окружности и направление вращения. Дополнительно выделенная серым цветом точка старта и радиус окружности HEIDENHAIN iTNC 530 285 1 7.1 Обработка DXF-файлов (ПО-опция)
