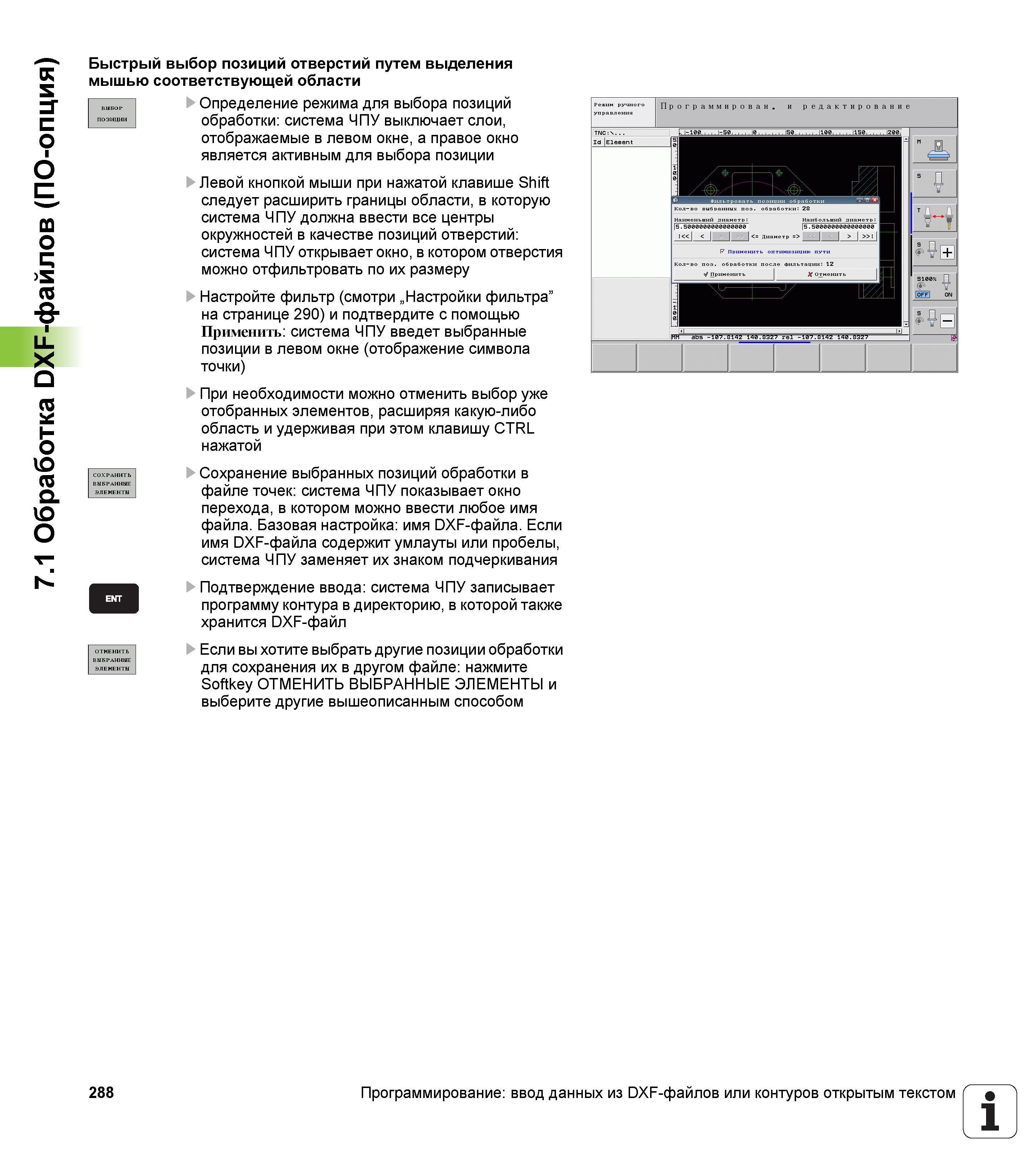

Быстрый выбор позиций отверстий путем выделения мышью соответствующей области Определение режима для выбора позиций обработки: система ЧПУ выключает слои, отображаемые в левом окне, а правое окно является активным для выбора позиции Левой кнопкой мыши при нажатой клавише Shift следует расширить границы области, в которую система ЧПУ должна ввести все центры окружностей в качестве позиций отверстий: система ЧПУ открывает окно, в котором отверстия можно отфильтровать по их размеру Настройте фильтр (смотри „Настройки фильтра” на странице 290) и подтвердите с помощью Применить: система ЧПУ введет выбранные позиции в левом окне (отображение символа точки) При необходимости можно отменить выбор уже отобранных элементов, расширяя какую-либо область и удерживая при этом клавишу CTRL нажатой Сохранение выбранных позиций обработки в файле точек: система ЧПУ показывает окно перехода, в котором можно ввести любое имя файла. Базовая настройка: имя DXF-файла. Если имя DXF-файла содержит умлауты или пробелы, система ЧПУ заменяет их знаком подчеркивания Подтверждение ввода: система ЧПУ записывает программу контура в директорию, в которой также хранится DXF-файл Если вы хотите выбрать другие позиции обработки для сохранения их в другом файле: нажмите Softkey ОТМЕНИТЬ ВЫБРАННЫЕ ЭЛЕМЕНТЫ и выберите другие вышеописанным способом ОТМЕНИТЬ ВЫБРАННЫЕ ЭЛЕМЕНТЫ СОХРАНИТЬ ВЫБРАННЫЕ ЭЛЕМЕНТЫ ПОЗИЦИИ Программирован. и редактирование 288 Программирование: ввод данных из DXF-файлов или контуров открытым текстом 1 7.1 Обработка DXF-файлов (ПО-опция)
