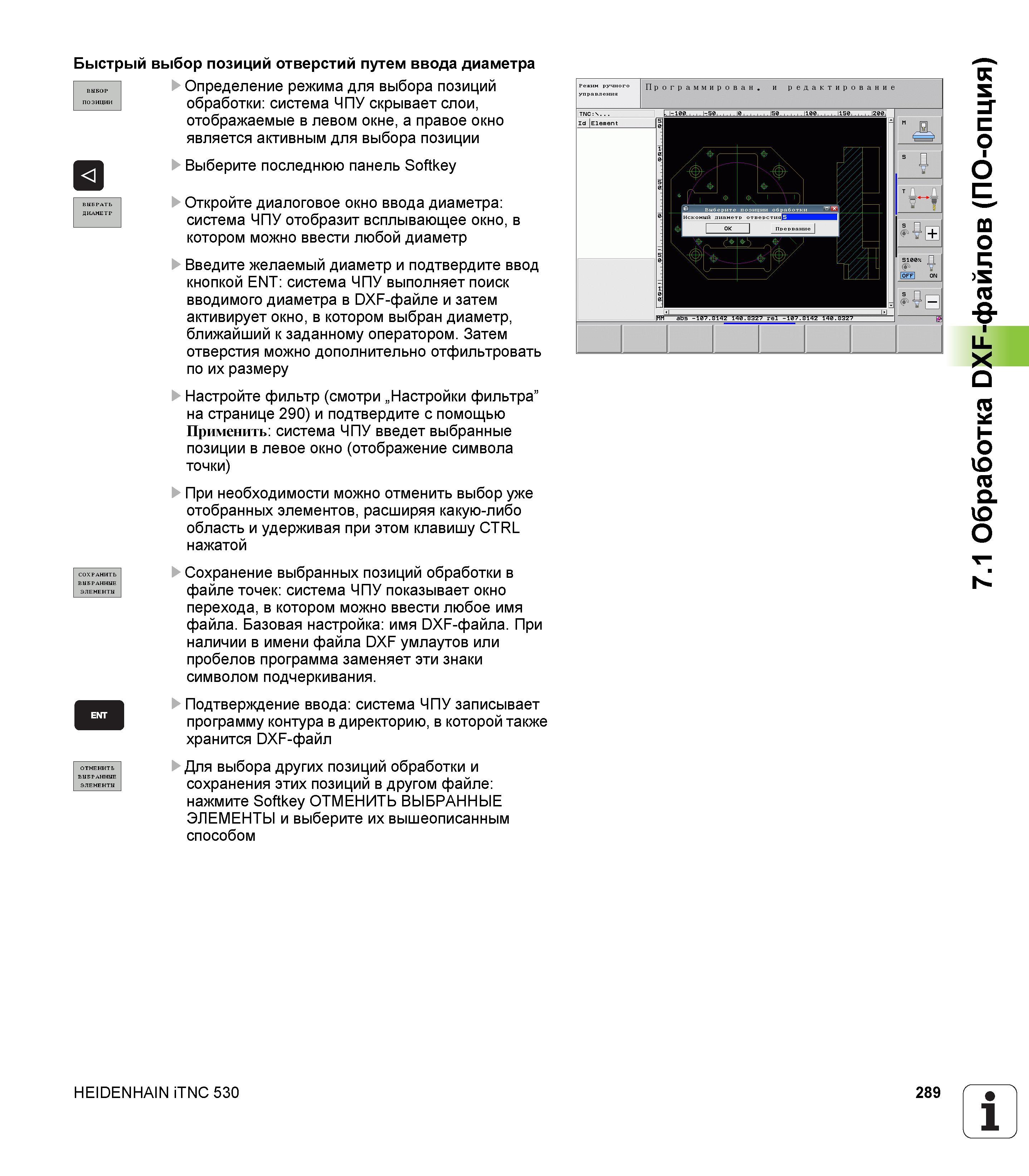

Быстрый выбор позиций отверстий путем ввода диаметра Определение режима для выбора позиций обработки: система ЧПУ скрывает слои, отображаемые в левом окне, а правое окно является активным для выбора позиции Выберите последнюю панель Softkey Откройте диалоговое окно ввода диаметра: система ЧПУ отобразит всплывающее окно, в котором можно ввести любой диаметр Введите желаемый диаметр и подтвердите ввод кнопкой ENT: система ЧПУ выполняет поиск вводимого диаметра в DXF-файле и затем активирует окно, в котором выбран диаметр, ближайший к заданному оператором. Затем отверстия можно дополнительно отфильтровать по их размеру Настройте фильтр (смотри „Настройки фильтра” на странице 290) и подтвердите с помощью Применить: система ЧПУ введет выбранные позиции в левое окно (отображение символа точки) При необходимости можно отменить выбор уже отобранных элементов, расширяя какую-либо область и удерживая при этом клавишу CTRL нажатой Сохранение выбранных позиций обработки в файле точек: система ЧПУ показывает окно перехода, в котором можно ввести любое имя файла. Базовая настройка: имя DXF-файла. При наличии в имени файла DXF умлаутов или пробелов программа заменяет эти знаки символом подчеркивания. Подтверждение ввода: система ЧПУ записывает программу контура в директорию, в которой также хранится DXF-файл Для выбора других позиций обработки и сохранения этих позиций в другом файле: нажмите Softkey ОТМЕНИТЬ ВЫБРАННЫЕ ЭЛЕМЕНТЫ и выберите их вышеописанным способом ОТМЕНИТЬ ВЫБРАННЫЕ ЭЛЕМЕНТЫ СОХРАНИТЬ ВЫБРАННЫЕ ЭЛЕМЕНТЫ ДИАМЕТР ПОЗИЦИИ Программирован. и редактирование HEIDENHAIN iTNC 530 289 1 7.1 Обработка DXF-файлов (ПО-опция)
