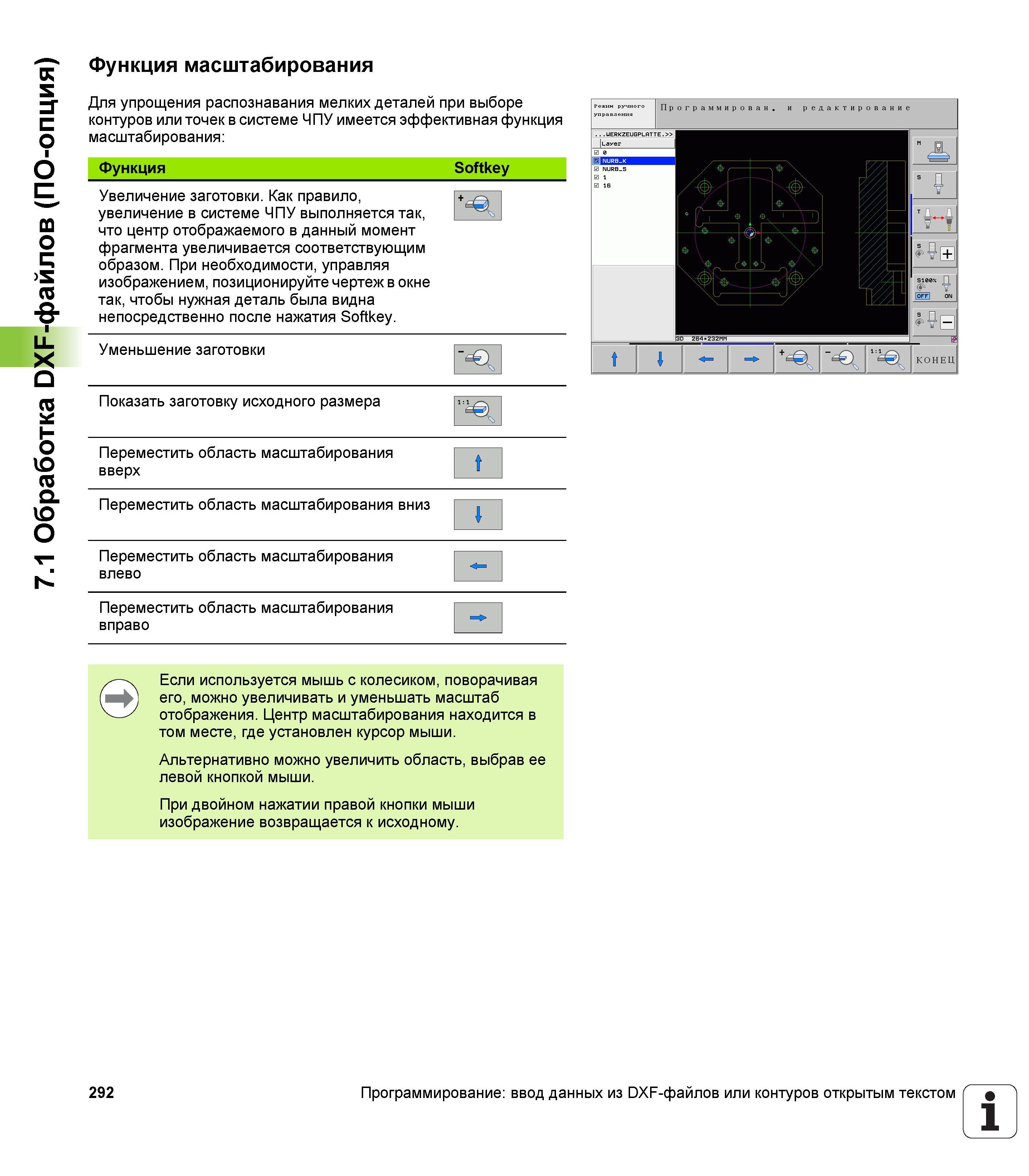

Обработка DXF-файлов (ПО-опция) Функция масштабирования Для упрощения распознавания мелких деталей при выборе контуров или точек в системе ЧПУ имеется эффективная функция масштабирования: Функция Softkey Увеличение заготовки. Как правило, увеличение в системе ЧПУ выполняется так, что центр отображаемого в данный момент фрагмента увеличивается соответствующим образом. При необходимости, управляя изображением, позиционируйте чертеж в окне так, чтобы нужная деталь была видна непосредственно после нажатия Softkey. Уменьшение заготовки Показать заготовку исходного размера Переместить область масштабирования вверх Переместить область масштабирования влево Переместить область масштабирования вправо Переместить область масштабирования вниз Если используется мышь с колесиком, поворачивая его, можно увеличивать и уменьшать масштаб отображения. Центр масштабирования находится в том месте, где установлен курсор мыши. Альтернативно можно увеличить область, выбрав ее левой кнопкой мыши. При двойном нажатии правой кнопки мыши изображение возвращается к исходному. 292 Программирование: ввод данных из DXF-файлов или контуров открытым текстом
