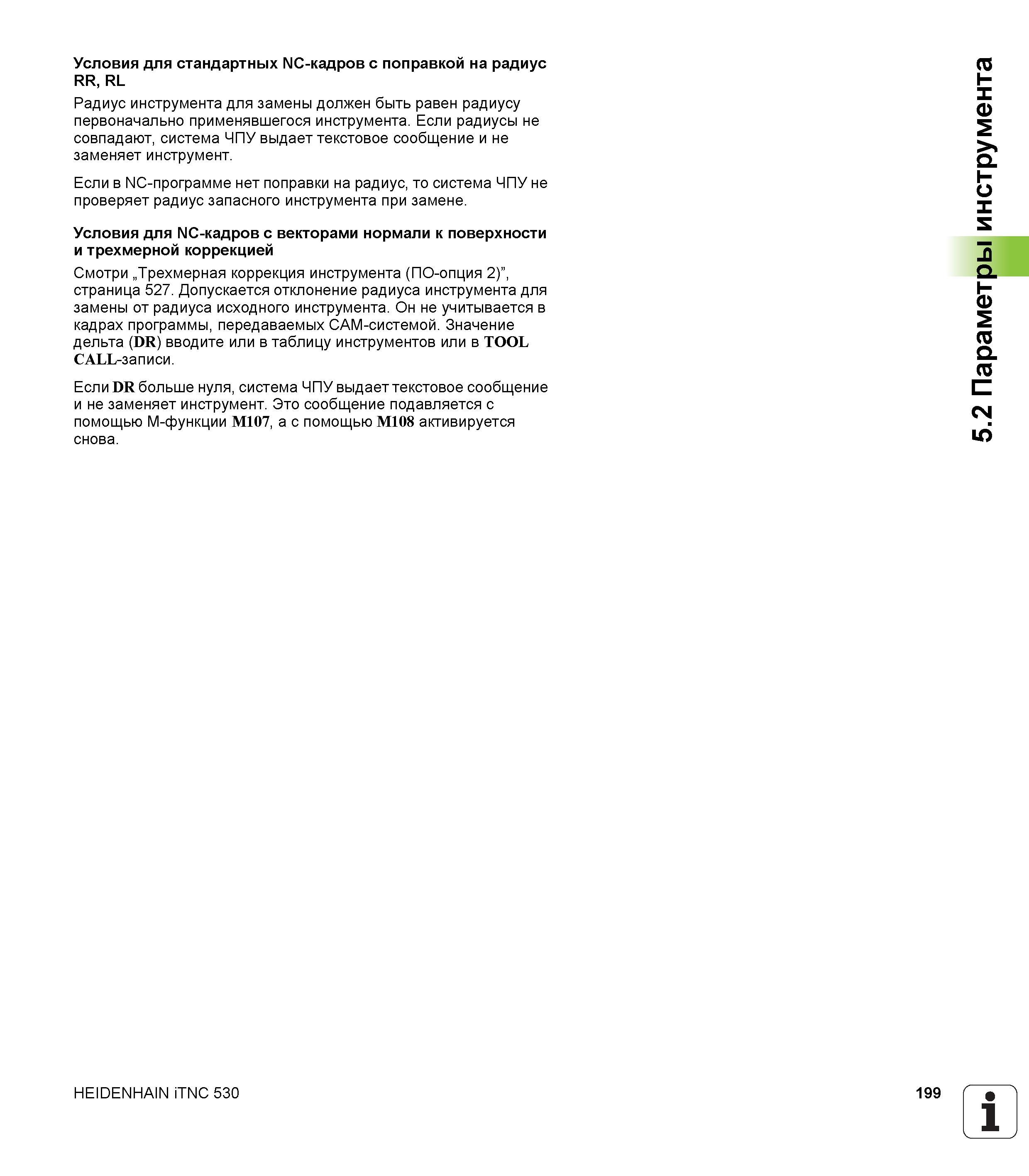

Условия для стандартных NC-кадров с поправкой на радиус RR, RL Радиус инструмента для замены должен быть равен радиусу первоначально применявшегося инструмента. Если радиусы не совпадают, система ЧПУ выдает текстовое сообщение и не заменяет инструмент. Если в NC-программе нет поправки на радиус, то система ЧПУ не проверяет радиус запасного инструмента при замене. Условия для NC-кадров с векторами нормали к поверхности и трехмерной коррекцией Смотри „Трехмерная коррекция инструмента (ПО-опция 2)”, страница 527. Допускается отклонение радиуса инструмента для замены от радиуса исходного инструмента. Он не учитывается в кадрах программы, передаваемых CAM-системой. Значение дельта (DR) вводите или в таблицу инструментов или в TOOL CALL-записи. Если DR больше нуля, система ЧПУ выдает текстовое сообщение и не заменяет инструмент. Это сообщение подавляется с помощью M-функции M107, а с помощью M108 активируется снова. HEIDENHAIN iTNC 530 199 1 5.2 Параметры инструмента
