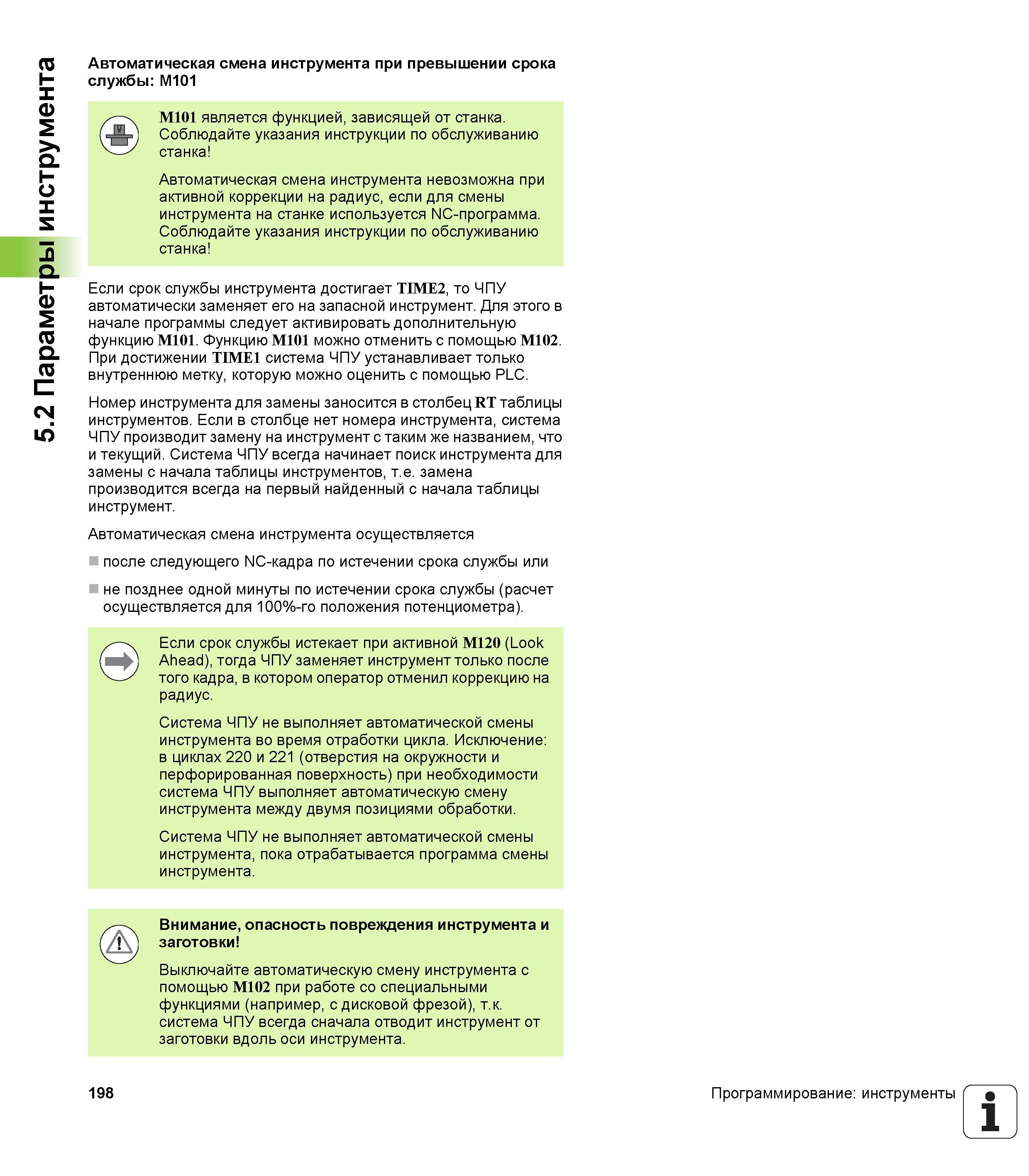

Автоматическая смена инструмента при превышении срока службы Функция ЧПУ Heidenhain M101 невозможна при активной коррекции на радиус _ если для смены инструмента на станке используется NC-программа. Соблюдайте указания инструкции по обслуживанию станка Если срок службы инструмента достигает TIME2, то ЧПУ автоматически заменяет его на запасной инструмент. Для этого в начале программы следует активировать дополнительную функцию M101. Функцию M101 можно отменить с помощью M102. При достижении TIME1 система ЧПУ устанавливает только внутреннюю метку, которую можно оценить с помощью PLC. Номер инструмента для замены заносится в столбец RT таблицы инструментов. Если в столбце нет номера инструмента, система ЧПУ производит замену на инструмент с таким же названием, что и текущий. Система ЧПУ всегда начинает поиск инструмента для замены с начала таблицы инструментов, т.е. замена производится всегда на первый найденный с начала таблицы инструмент. Автоматическая смена инструмента осуществляется после следующего NC-кадра по истечении срока службы или не позднее одной минуты по истечении срока службы (расчет осуществляется для 100%-го положения потенциометра). Если срок службы истекает при активной M120 (Look Ahead), тогда ЧПУ заменяет инструмент только после того кадра, в котором оператор отменил коррекцию на радиус. Система ЧПУ не выполняет автоматической смены инструмента во время отработки цикла. Исключение: в циклах 220 и 221 (отверстия на окружности и перфорированная поверхность) при необходимости система ЧПУ выполняет автоматическую смену инструмента между двумя позициями обработки. Система ЧПУ не выполняет автоматической смены инструмента, пока отрабатывается программа смены инструмента. Внимание, опасность повреждения инструмента и заготовки Выключайте автоматическую смену инструмента с помощью M102 при работе со специальными функциями (например, с дисковой фрезой), т.к. система ЧПУ всегда сначала отводит инструмент от заготовки вдоль оси инструмента. 198 Программирование: инструменты 1 5.2 Параметры инструмента является функцией, зависящей от станка. Соблюдайте указания инструкции по обслуживанию станка Автоматическая смена инструмента
