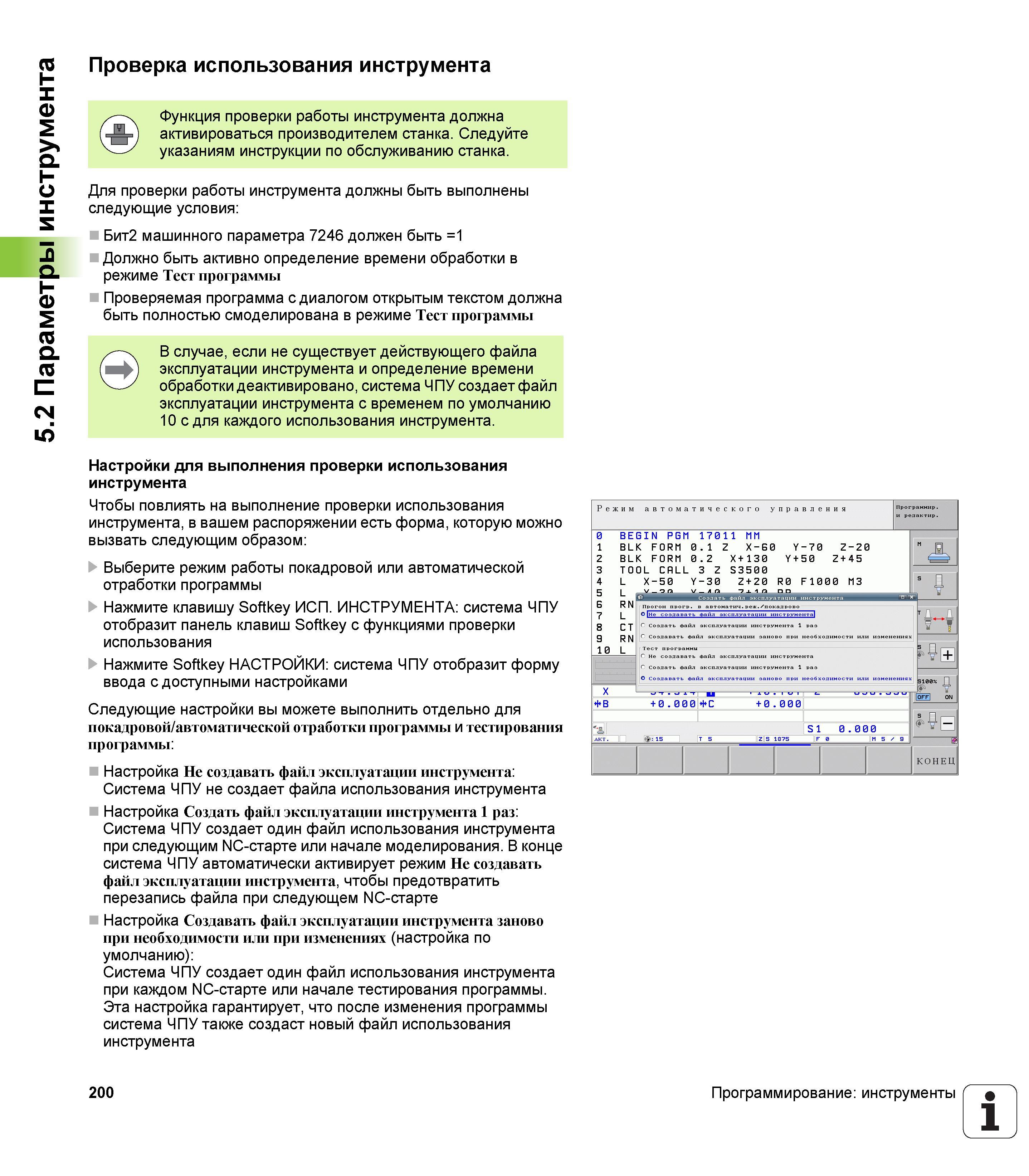

Функция проверки работы инструмента должна активироваться производителем станка Следуйте указаниям инструкции по обслуживанию станка Для про

Функция проверки работы инструмента должна активироваться производителем станка. Следуйте указаниям инструкции по обслуживанию станка. Для проверки работы инструмента должны быть выполнены следующие условия: Бит2 машинного параметра 7246 должен быть =1 Должно быть активно определение времени обработки в режиме Тест программы Проверяемая программа с диалогом открытым текстом должна быть полностью смоделирована в режиме Тест программы В случае, если не существует действующего файла эксплуатации инструмента и определение времени обработки деактивировано, система ЧПУ создает файл эксплуатации инструмента с временем по умолчанию 10 с для каждого использования инструмента. Настройки для выполнения проверки использования инструмента Чтобы повлиять на выполнение проверки использования инструмента, в вашем распоряжении есть форма, которую можно вызвать следующим образом: Выберите режим работы покадровой или автоматической отработки программы Нажмите клавишу Softkey ИСП. ИНСТРУМЕНТА: система ЧПУ отобразит панель клавиш Softkey с функциями проверки использования Нажмите Softkey НАСТРОЙКИ: система ЧПУ отобразит форму ввода с доступными настройками Следующие настройки вы можете выполнить отдельно для покадровой/автоматической отработки программы и тестирования программы: Настройка Не создавать файл эксплуатации инструмента: Система ЧПУ не создает файла использования инструмента Настройка Создать файл эксплуатации инструмента 1 раз: Система ЧПУ создает один файл использования инструмента при следующим NC-старте или начале моделирования. В конце система ЧПУ автоматически активирует режим Не создавать файл эксплуатации инструмента, чтобы предотвратить перезапись файла при следующем NC-старте Настройка Создавать файл эксплуатации инструмента заново при необходимости или при изменениях (настройка по умолчанию): Система чПу создает один файл использования инструмента при каждом NC-старте или начале тестирования программы. Эта настройка гарантирует, что после изменения программы система ЧПУ также создаст новый файл использования инструмента Режим автоматического управления Программир. 0 BEGIN PGM 17011 ММ 1 BLK FORM 0.1 Z X- 0 Y-70 Z-20 2 BLK FORM 0.2 X+130 Y+50 Z+45 3 TOOL С FILL 3 Z S3500 4 L X-50 Y-30 Z+20 R0 F1000 М3 С V-ЭП V -7 J. А О n s RN 7 L 8 CT 9 RN 10 L О Создать Файл эксплуатации инструмента 1 раз С Создавать файл эксплуатации заново при необходимости или изменениях 'Н Яш 3100У. не создавать С Создать файл файл эксплуатации инструмента X у ФВ + 0.000 ФС + 0 . 000 Ян S1 0 . 000 АКТ. : IB T 5 Z S 875 F 0 М 5 9 КОНЕЦ 200 Программирование: инструменты 1 5.2 Параметры инструмента Проверка использования инструмента
