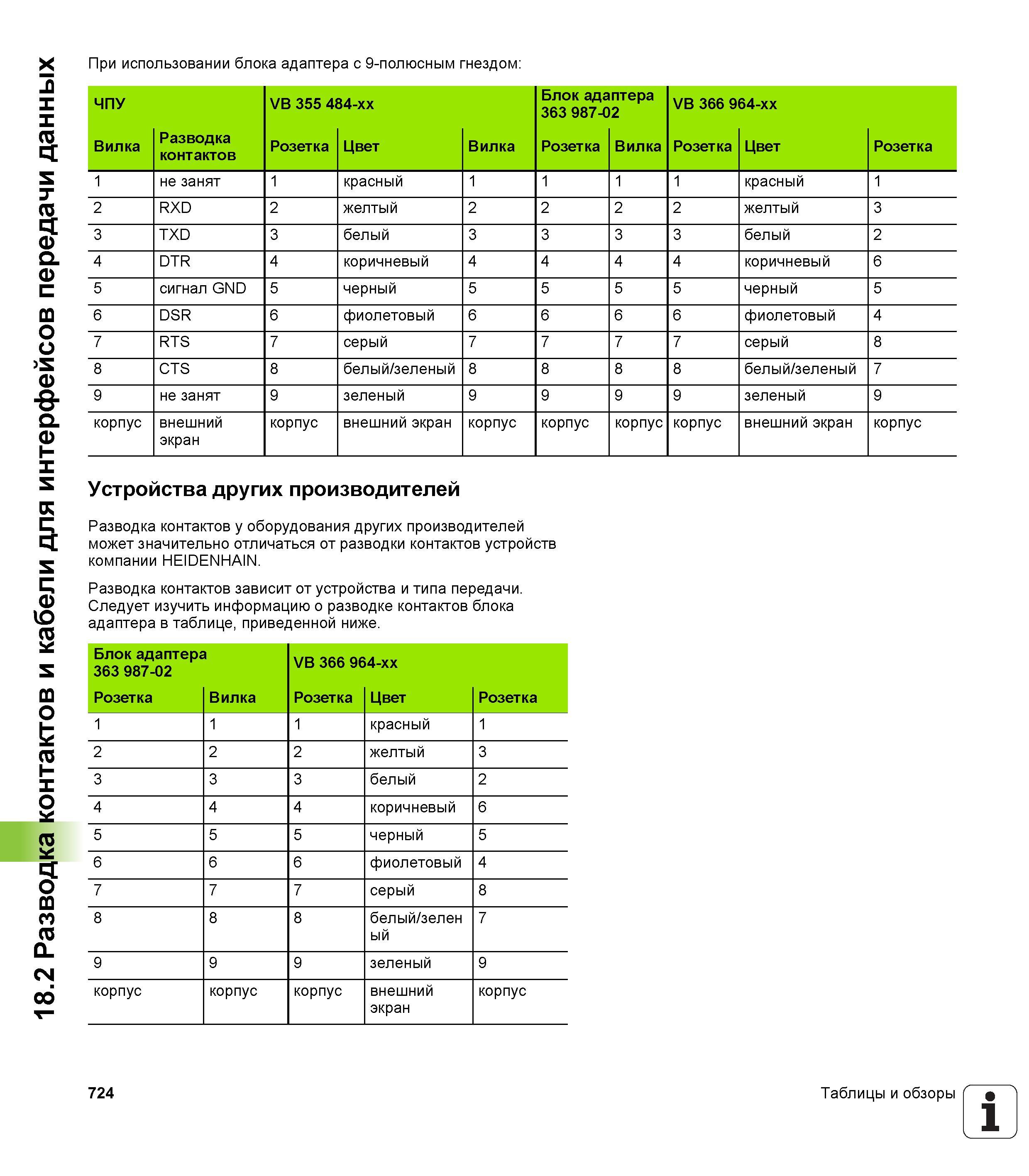

Разводка контактов и кабели для интерфейсов передачи данных При использовании блока адаптера с 9-полюсным гнездом: ЧПУ VB 355 484-xx Блок ад

Разводка контактов и кабели для интерфейсов передачи данных При использовании блока адаптера с 9-полюсным гнездом: ЧПУ VB 355 484-xx Блок адаптера 363 987-02 VB 366 964-xx Вилка Разводка контактов Розетка Цвет Вилка Розетка Вилка Розетка Цвет Розетка 1 не занят 1 красный 1 1 1 1 красный 1 2 RXD 2 желтый 2 2 2 2 желтый 3 3 TXD 3 белый 3 3 3 3 белый 2 4 DTR 4 коричневый 4 4 4 4 коричневый 6 5 сигнал GND 5 черный 5 5 5 5 черный 5 6 DSR 6 фиолетовый 6 6 6 6 фиолетовый 4 7 RTS 7 серый 7 7 7 7 серый 8 8 CTS 8 белый/зеленый 8 8 8 8 белый/зеленый 7 9 не занят 9 зеленый 9 9 9 9 зеленый 9 корпус внешний экран корпус внешний экран корпус корпус корпус корпус внешний экран корпус Устройства других производителей Разводка контактов у оборудования других производителей может значительно отличаться от разводки контактов устройств компании HEIDENHAIN. Разводка контактов зависит от устройства и типа передачи. Следует изучить информацию о разводке контактов блока адаптера в таблице, приведенной ниже. Блок адаптера 363 987-02 VB 366 964-xx Розетка Вилка Розетка Цвет Розетка 1 1 1 красный 1 2 2 2 желтый 3 3 3 3 белый 2 4 4 4 коричневый 6 5 5 5 черный 5 6 6 6 фиолетовый 4 7 7 7 серый 8 8 8 8 белый/зелен ый 7 9 9 9 зеленый 9 корпус корпус корпус внешний экран корпус 724 Таблицы и обзоры 1
